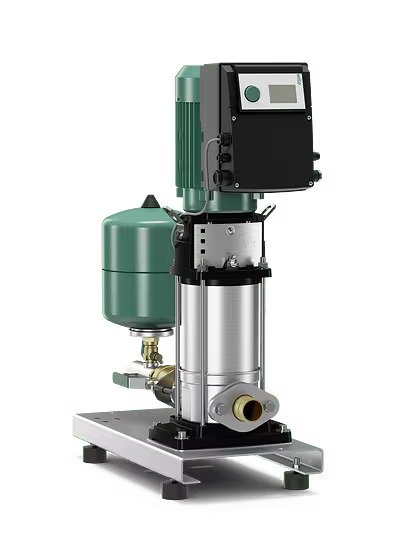

Helix VE ürün serisinden, paslanmaz çelik yüksek basınç santrifüj pompaları, su soğutmalı entegre edilmiş frekans konvertörleri ile sağlam bir sistemdir
Yüksek verimli pompa hidroliği
Değişken basınç ayarı (p-v) ile ideal yük ayarı sayesinde yüksek enerji verimi
Frekans konvertörünün 25 Hz'den maksimum 60 Hz'ye kadar olan çok geniş regülasyon aralığı (modele bağlı)
PTC üzerinden entegre edilmiş tam motor koruması
Konstrüksiyon
Yüksek verimli, bağlanmaya hazır su tedarik sistemi, dikey yerleştirilmiş, normal emişli, Helix VE ürün serisi yüksek basınçlı santrifüj pompalı, entegre, hava soğutmalı frekans konvertörleri ile donatılmıştır.
Uygulama
Özel, ticari, endüstri veya belediye uygulamaları için belediye su şebekesinden veya bir tanktan giriş işletiminde tam otomatik su tedariği ve basınç yükseltme (DIN 1988 ve DIN EN 806 esasları uyarınca bir yedek pompa öngörülmelidir).
İzin verilen akışkanlar normal şartlarda, kullanılan malzemeleri ne kimyasal ne de mekanik olarak olumsuz etkileyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır, örneğin:
İçme suyu (Malzeme bölümünde içme suyu iznini kontrol edin)
Soğutma suyu
Proses suyu
Söndürme suyu (DIN 14462 uyarınca yangın söndürme sistemleri hariç ve yerel yangın koruma dairelerinin izni ile)
Donanım / işlev
Helix VE 2 ila Helix VE 52 ürün serisi 1 pompa, IE4 ile eşdeğer norm motor ve entegre frekans konvertörü ile devir sayısı ayarı, yükseklik ayarlanabilir, galvanize çelik ana kasa üzerine monte edilmiştir.
Akışkanla temas eden tüm parçalar korozyona karşı dayanıklıdır.
basınç tarafı:
Kapatma armatürü
Çek valf
Çek valf
Diyaframlı basınç tankı 8 l, PN 16
Basınç sensörü 4..20 mA
Manometre
Emiş tarafı
Basınç sensörü 4..20 mA
Manometre
Tip kodlaması
Örnek:
Wilo-SiBoost Smart 1 Helix VE 2204-ES
SiBoost Smart
Entegre devir hızı ayarlı kompakt basınç yükseltme sistemi
1
Pompa adedi
Helix VE
Pompa ürün serisi
22
Tekli pompa nominal debi [m3/sa]
04
Tekli pompanın kademe sayısı
ES
Paslanmaz çelik model 22.., 36.., 52.. ürün serileri
Teknik veriler
Elektrik şebekesi bağlantıları:
3~400 ±%10, 50 Hz
3~380 ±%10, 60 Hz
Maks. akışkan sıcaklığı +50 °C (+70 °C opsiyonel)
Ortam ısısı maks. 40 °C
Maks. işletme basıncı 16 bar (25 bar opsiyonel)
Giriş basıncı 10 bar
Nominal bağlantı çapları:
Basma tarafı R 1¼" – DN 80
Giriş tarafı Rp 1¼" - Rp 3"
Devir sayısı aralığı 1500 – 3500 d/dak
Koruma sınıfı IP54
Malzemeler
Helix VE 6": 2-16 m³/saat
Pompa gövdesi 1.4301 [AISI 304]
Hidrolik 1.4307 [AISI 304L]
EPDM conta
Kartuşsuz, motoru 7,5 kW'nin üstünde olan pompalar hariç
Helix VE 8": 22-52 m³/saat
Pompa gövdesi EN-GJL-250, ACS/WRAS onaylı kataforez kaplamalı pik döküm
Hidrolik 1.4307 [AISI 304L]
EPDM conta
Kartuşsuz, motoru 15 kW'nin üstünde olan pompalar hariç
ES modeli: Paslanmaz çelik konstrüksiyon
Pompa gövdesi 1.4301 [AISI 304]
Hidrolik 1.4307 [AISI 304L]
Diğer pompa modelleri talep üzerine teslim edilebilir:
kartuşlu veya Kartuşsuz
PN 25
FKM (Viton) conta
Pompa gövdesi paslanmaz çelik ve hidrolik 1.4404 [AISI 316L]
Tasarım
Ana kasa: Galvanize çeliktir ve yüksekliği ayarlanabilir salınım sönümleyiciler ile büyük ölçüde gövde sesinin yalıtımı sağlanır ve entegre kaldırma noktaları.
Borulama: Basınç tarafında komple paslanmaz çelik boru tesisatı, tüm geleneksel boru hattı malzemelerini bağlamak için uygundur. Boru sistemi, hidrofor sisteminin hidrolik toplam gücüne göre tasarlanmıştır
Pompalar: Helix VE 2 ila Helix VE 52 ürün serisinden 1 pompa kullanılır.
Pompa motoruna monte edilen hava soğutmalı frekans konvertörleri, bu ürün serilerinin tüm pompaları için 25 Hz ve maks. 60 Hz arasında kademesiz regülasyon işletimine olanak tanır.
Helix VE 2, 4, 6, 8, 10, 16 ürün serisi 6" pompalar için: Akışkanlara temas eden tüm pompa parçaları paslanmaz çeliktendir ve KTW/WRAS/ACS onaylıdır.
8" pompalar için: Helix VE 22, 36, 52: Akışkanla temas eden tüm parçalar standart olarak paslanmaz çelik ve pik dökümdür, KTL kaplamalıdır ve ACS/WRAS onayına sahiptir. Paslanmaz çelik ES modeli, KTW/WRAS/ACS onaylı
Valfler: Pompa basınç tarafında DVGW onay işaretli bir standart kapatma armatürüyle ve basınç tarafında DVGW/KTW onaylı çek valfle donatılmıştır.
Diyaframlı basınç tankı: 8 l/PN 16, basma tarafında, gıda maddelerini koruma yasası gereğince sakıncası olmayan bütil kauçuklu, DVGW/KTW onaylı, kontrol ve revizyon çalışmaları için bir küresel vanaya sahip, boşaltma ve akış armatürlü, DIN 4807 normuna uygun DVGW/KTW onaylı bir diyafram ile donatılmıştır.
Basınç denetimi: 2 basınç sensörü: 4..20 mA, basınç tarafında ve emiş tarafında.
Basınç göstergesi: Emme ve basma tarafında manometre.
Diğer modeller talep üzerine
Тeslimat kapsamı
Fabrika çıkışı monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınçlandırma sistemi
Montaj ve kullanma kılavuzu
Opsiyonlar
Diğer elektrik şebekesi bağlantıları talep üzerine
