EN 12845 normuna göre tasarlanmış ve basınç kaybı açısından optimize edilmiş, elektrik veya dizel tahrikli sistem; sistem basıncını korumak için Jockey pompalı.
Güvenli taşıma ve basit kurulum için esnek, modüler ve sağlam konstrüksiyonlu.
Pompanın korunması için baypas debili ve kolay bakım için sökülebilir kaplinli
Güncel işletim durumunu doğrudan görüntüleme özellikli EC-Fire kumandası sayesinde, en üst düzeyde regülasyon kalitesi ve optimum kumanda kolaylığı
Asgari seviyede vibrasyonlar için özel temel kasalıdır, kablolar konstrüksiyon içerisinde döşenmiştir ve bu şekilde azami güvenilirlik ve kullanım ömrü sunar.
Konstrüksiyon

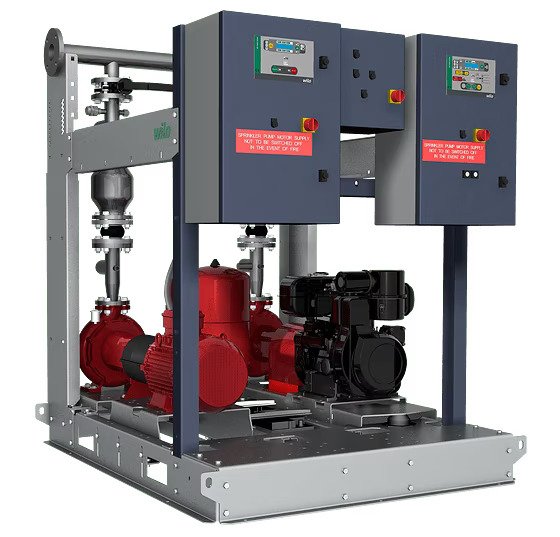

EN 12845'e göre söndürme suyu beslemesi için basınç yükseltme sistemleri
Modele bağlı olarak yatay temel kasalı, EN 733 –, sökme kaplinli 1 veya 2 pompa, elektrikli veya dizel motor ve çok kademeli düşey elektrikli Jockey pompa dahil.
Uygulama
Konutlar, bürolar ve idari binalar, oteller, hastaneler, alışveriş merkezleri ve endüstriyel binalardaki sprinklerli yangın söndürme sistemleri için tam otomatik su temini.
Donanım / işlev
32-200 ila 100-250 serilerinin yatay ana kasalı, IE eşdeğeri standart veya dizel motorlu 1 veya 2 pompa
Sıfır pompalama miktarında aşırı ısınmadan kaçınmak için doğrudan ana pompa gövdesine monte edilmiş diyaframa sahiptir
MVIL-1 b-veya MVI-1 serisinin Jockey pompası; basınç şalterli ve dikey basınç depolu 20 lt, PN16
Her pompa için sağlam askı konstrüksiyonuna sabitlenmiş olan birer kumanda panosu. Model EC Fire E elektrik motoru için ve D dizel motoru için, her ikisi de Jockey pompa için Easy Controller, plus J ile donatılmıştır
Elektro galvanize çelikten temel çerçevesi, çıkış dağıtıucısı için, yüksekliği ayarlanabilen tutuculu
Borular paslanmaz çelik; epoksi reçine kaplamalı. Flanşlı dağıtıcı
Her pompanın son basınç tarafında emniyet kilitli kapatma klapesi
Her pompanın son basınç tarafında çekvalf
Çift basınç şalterli, manometreli, çekvalflı bir devre, otomatik başlatma amacıyla ana ve yedek pompa için valf
EN 12845 standardında talep edilen parametrelere uygun olarak devir sayısı sınırlaması için, ana ve yedek pompanın son basınç tarafında ortak merkezli koni
Pompaların besleme tankı için bağlantı DN2"
Son basınç tarafında basınç ölçümü
Yalnız dizel motorlu model için:
Pompanın son basınç tarafında titreşim sönümleme kovanı
Pompanın temel çerçevesinin altında titreşim sönümleyici
Doluluk seviyesi sensörlü ve altı saat bağımsız çalışma için yeterli hacme sahip yakıt tankı
Temel çerçevesinde 2 akü ve EC Fire kumanda cihazında akü şarj cihazı
Aksesuar istek üzerine:Akışkanlara ilişkin not: İzin verilen akışkanlar genel olarak, kullanılan malzemeleri ne kimyasal ne de mekanik olarak etkilemeyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır. Tesis EN 12845 normuna uygundur
Yatay giriş deposu 500 lt, LL alarmı (su eksikliği) için şamandıralı valf ve basınç şalteri
Akış ölçer: Emiş tarafında eksantrik konili yapı seti, kelebek klape ve kol veya el çarkı ile komple
Valflı vakum ölçer
Elektrik kontaklı valfler
Dağıtıcı için titreşim sönümleme kovanı
A ve B kademelerinin alarmlarının aktarılması için uzaktan kumanda paneli
Akü için yoğunluk ölçer
Dizel motor için yedek parça seti
Dizel motor için susuturucu (30 dBA)
Dizel motor için hidrolik ısı eşanjörü
Tip kodlaması
Örnek:
Wilo-SiFire Easy 40/200-180-7.5/10.5 EDJ
SiFire
Yangın söndürme tertibatları için kompak basınç yükseltme sistemi
Easy
Kolay kullanım ve EN 12845 standardına uygun
40/200
Ana pompanın tipi
180
Ana pompanın gerçek çark çapı
7.5
Elektrik motorunun gücü [kW]
10.5
Dizel motorun gücü [kW]
EDJ
Planlama
E
Bir elektrikli pompa
D
Bir dizel pompa
J
Bir Jockey pompa
Teknik veriler
Şebeke bağlantısı 3~400 V, 50 Hz (dizel pompasının kumanda alanı için 1~230 V, 50 Hz)
IE eşdeğer standart motorları, direkt enjeksiyonlu dizel motor veya hava veya su soğutmalı turbo dizel motor
Ortam sıcaklığı maks. +4°C ila +40°C (bir dizel pompası takıldığında +10°C ila +40°C)
Akışkan sıcaklığı maks. +25°C
Maks. işletme basıncı 10 bar veya 16 bar
Maks. giriş basıncı 6 bar

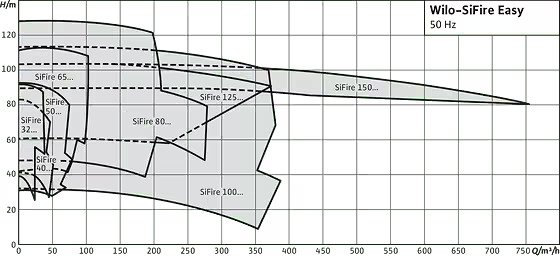

Hacim akışı 10 m³/saat ila 750 m³/saat
Maks. basma yüksekliği 128m
Bağlantı nominal çapları basınç tarafında DN 65 ila DN 250
Bağlantı nominal çapları giriş tarafında DN 50 ila DN 200
Şalter dolabının koruma türü IP54
EN 733'e göre ana/yedek pompa ile yatay temel çerçeve
Epoksi reçineyle cilalanmış boru hatları ve hidrolik bağlantılar
İzin verilen akışkanlar:Akışkanlara ilişkin not: İzin verilen akışkanlar genel olarak, kullanılan malzemeleri ne kimyasal ne de mekanik olarak etkilemeyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır. Tesis EN 12845 normuna uygundur
Zararsız, temiz su
Söndürme suyu
Malzemeler
Modele bağlı olarak yatay temel kasalı pompa için
Bronz CuSn10 ya da CuAl10Fe5Ni5 veya paslanmaz çelik AISI 316/ 1.4401 çarklar
Pompa gövdesi pik dökümden EN-GJL-250
Paslanmaz çelik AISI420/1.4021 veya AISI 431/ 1.4057 mil
Paslanmaz çelik AISI316L/1.4409 ya da bronz boyun halkaları
Jockey pompa için
Paslanmaz çelik çarklar AISI 304/ 1.4301
Pik döküm pompa gövdesi EN-GJL-250 (paslanmaz çelik MVI için AISI304/1.4301)
Paslanmaz çelik mil AISI 304/ 1.4301
O-ring contalar EPDM'den
Tasarım
Ana kasa: Kumanda dolapları ve çıkış dağıtıcıları için tutuculu, elektro galvanize çelikten profillerden üretilmiştir. Alt tarafta forklift için özel dikdörtgen delikler ve kaldırma kayışları için entegre kancalar bulunmaktadır. Üst tarafta her iki tarafta yan profiller sistemin hareket ettirilirken veya kaldırılırken rijit kalmasını desteklemektedir.
Arka tarafta, valfın pozisyonunun ve manometrenin görülmesi için plastik kapak.
Borulama: Tüm boru sistemi epoksi reçinesi ile kaplanmış çelikten; tüm piyasa malı boru hattı materyalleri için uygundur; boruların ölçüleri basınç yükseltme sisteminin toplam hidrolik gücüne uygun olmalıdır
Pompalar: Yatay temel kasalı – EN 733 –, sökülebilir kaplinli 1 veya 2 pompa, elektrik veya dizel motorlu.
Pompanın iç parçalarına motorun veya boruların hareket ettirilmesine gerek kalmadan ulaşılabilmesi için Back-Pull-Out modeli.
Armatürler: Ana pompalar son basınç tarafından bir kesme ve bir çekvalf klapesi ile donatılmıştır, her ikisi epoksi reçineri ile kaplanmıştır ve bir flanşlı bağlantı için uyarlanmıştır.
Diyaframlı basınç tankı: Diyaframlı basınç haznesi 20 l/PN16, Jockey pompanın son basınç tarafında, tahliye tapalı.
Tank: Yakıt tankı epoksi reçinesi kaplanmış metalden oluşur ve kumanda dolabının tutucusunun arkasında bulunur
Sensörler ve ekran: 2 basınç şalteri, her pompa için 2/16 bar, son basınç tarafında, pompayı başlatmanın ECFire kumanda ve ayar ünitesi üzerinden aktifleştirilmesi için. Son basınç tarafındanki manometre (ø 63 mm) arka duvarın ortasında bulunur.
Kumanda ve ayar ünitesi: Sistem standart olarak, elektrikli veya dizel motor ve Jockey pompa için ayrı birer şalter/ayarlama cihazı (EC Fire) ile donatılmıştır.
Тeslimat kapsamı
Fabrika çıkışı monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınç yükseltme tesisi
Ambalaj
Montaj ve kullanma kılavuzu
Gerekli aksesuar talep üzerine
