DIN 1988 (EN 806) normuna göre sağlam sistem
Yüksek verimli pompa hidroliği
Komple sistem basınç kaybına karşı optimize edilmiştir

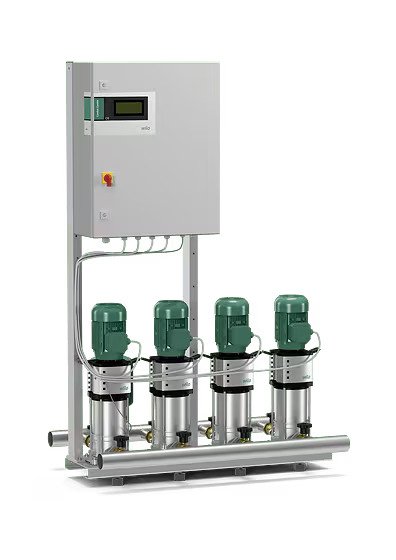

2 ilâ 6 paralel bağlı, Helix V ürün serisi dikey paslanmaz çelik yüksek basınç santrifüj pompa
Comfort kumanda / regülasyon cihazı CC, gelişmiş fonksiyonlar, mikro işlemcili kumanda ve dokunmatik ekran, temel yük pompasının kademesiz regülasyonu için frekans konvertörsüz/konvertörlü

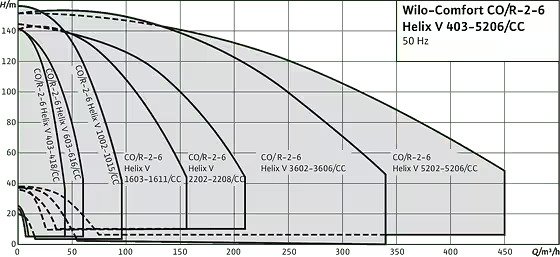

.jpg)
Konstrüksiyon
Verimliliği yüksek, bağlanmaya hazır su temin sistemi (normal emişli). 2 ilâ 6 paralel bağlı, dikey düzende paslanmaz çelikten üretilmiş, kuru rotorlu, Helix V serisi yüksek basınç santrifüj pompaları; Comfort Controller CC dahil (frekans konvertörlü veya konvertörsüz temin edilebilir)
Uygulama
Kamusal su şebekesinden veya özel, ticari, endüstri veya belediye uygulamaları için tanktan, giriş işletimi sırasında tam otomatik su temini ve basınç yükseltme (örn. apartman, ofis, yönetim binaları, oteller, hastaneler, atölye ve endüstri işletmeleri, su temini şirketleri).
Pompa için kullanılan malzemelere ne kimyasal ne de mekanik olarak etkide bulunmayan ve aşındırıcı veya uzun lifler içermeyen içme suyu ve kullanma suyu, soğutma suyu, söndürme suyu (DIN 14462 normuna uygun yangın söndürme tesisleri dışında ve yerel yangın koruma makamlarının izniyle) veya diğer kullanıma yönelik suların basılmasında kullanılır
Donanım / işlev
Tesis başına Helix V 4 ila Helix V 52 ürün serisi 2-6 pompa, 0,75 kW ve üstü IE3 norm motor ile (daha düşük motor gücü için opsiyonel)
Comfort Controller CC üzerinden otomatik pompa kumandası. COR tesisleri, kumanda dolabında ayrıca bir frekans konvertörü ile donatılmıştır.
Akışkanla temas eden komponentler korozyona dayanıklıdır
Ana kasa, gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyiciler ile çinkolanmış çeliktendir
Boru tesisatı 1.4404 paslanmaz çelikten
Kapatma armatürü her pompada emme ve basınç tarafında
Çekvalf, her pompada basınç tarafında
Diyaframlı basınç tankı 8 l, PN 16, basınç tarafında
Basınç verici, basınç tarafında
Manometre, basınç tarafında
Opsiyonel olarak manometreli su eksikliği koruması, basınç tarafında
Tip kodlaması
Örn.:
Wilo-COR-4 Helix V 2203/1/K/CC
CO
Kompakt basınç yükseltme tesisi
R
İlgili temel yük pompasının kumanda cihazındaki frekans konvertörü ile regülasyonu
4
Pompa adedi
Helix V
Pompa ürün serisi
22
Tekli pompanın nominal debisi [m3/saat]
03
Tekli pompanın kademe sayısı
1
Bir pompanın çevrilen çark adedi
K
Mekanik salmastra kartuşları ile
CC
Regülatör birimi; CC = Comfort-Controller
Teknik veriler
Elektrik şebekesi bağlantısı 3~230 V/400 V ± % 10, 50 Hz
Maks. akışkan sıcaklığı 50 °C (70 °C opsiyonel)
Maks. işletme basıncı 16 bar (25 bar opsiyonel)
Giriş basıncı 10 bar
Bağlantı nominal çapları basma tarafında R 1½" - DN 200
Bağlantı nominal çapları giriş tarafında R 1½" - DN 200
Nominal devir hızı 2850 d/dak
Koruma sınıfı IP 54 (regülasyon cihazı CC)
Şebeke tarafından koruma AC 3 motor gücüne ve yerel enerji dağıtım şirketinin (EVU) yönetmeliklerine uygun olarak
İzin verilen akışkanlar (diğer akışkanlar talep doğrultusunda):Akışkanlara dair duyurular: İzin verilen akışkanlar genel olarak, kullanılan malzemeleri ne kimyasal ne de mekanik olarak etkileyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır
İçme suyu ve sıcak içme suyu
Soğutma suyu
Söndürme suyu
Malzemeler
Helix V 4 ila Helix V 16
Çarklar, ana çarklar, kademe gövdesi 1.4307 paslanmaz çelikten
Pompa gövdesi 1.4301 paslanmaz çelikten
1.4057 paslanmaz çelikten mil
1.4404 mil koruma kovanı
EPDM'den O-ring contaları (FKM conta talep üzerine)
Boru tesisatı 1.4404 paslanmaz çelikten
Helix V 22 - Helix V 52
Çarklar, ana çarklar, kademe gövdesi 1.4307 paslanmaz çelikten
Pompa gövdesi 1.4308 paslanmaz çelikten
1.4057 paslanmaz çelikten mil
1.4404 mil koruma kovanı
EPDM'den O-ring contaları (FKM conta talep üzerine)
Boru tesisatı 1.4404 paslanmaz çelikten
Tasarım
Ana kasa: Galvanizli çeliktir ve yüksekliği ayarlanabilir salınım sönümleyiciler ile büyük ölçüde gövde sesinin yalıtımı sağlanır; istek üzerine başka modeller sunulur
Borulama: Komple borulama paslanmaz çelik, kullanılan tüm boru tesisatı malzemelerinin bağlantısı için uygun; borulama basınç yükseltme tesisinin hidrolik toplam gücüne göre boyutlandırılmıştır
Pompalar: Helix V 6 - Helix V 52 arası ürün serisine ait 2 ila 4 adet paralel bağlı pompa; akışkanla temas eden tüm parçalar paslanmaz çeliktendir; istek üzerine başka modeller sunulur. Akışkanla temas eden tüm parçalar için KTW/WRAS/ACS onayı
Armatürler: Pompa emme ve basınç tarafında DVGW onay işaretli bir kapama armatürüyle veya kapama klapesiyle ve basınç tarafında DVGW/KTW onaylı çek valf ile donatılmıştır
Diyaframlı basınç tankı: 8 l/PN16, basma tarafında, gıda maddelerini koruma yasası açısından sakıncası olmayan butil kauçuklu, DVGW/KTW onaylı, kontrol ve revizyon çalışmaları için, boşaltma ve geçiş armatürlü, DIN 4807 normuna uygun DVGW/KTW onaylı bir membran ile donatılmıştır
Basınç verici: 4 ilâ 20 mA, basma tarafında düzenlenmiş olup merkezi Comfort Controller CC'nin kumanda düzeni için kullanılır
Basınç göstergesi: Basma tarafına manometre (∅ 63 mm) yerleştirilmiştir; çıkış basıncı, Comfort-Controller cihazının alfa sayısal dokunmatik ekranında ayrıca dijital olarak gösterilir
Regülasyon cihazı/Regülatör: Tesis standart olarak bir CC Comfort regülatörü ile donatılmıştır; COR ise ayrıca bir frekans konvertörü ile
Тeslimat kapsamı
Fabrika çıkışı monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınç yükseltme sistemi
Ambalaj
Montaj ve kullanma kılavuzu
Self montaj için nakliye halkaları
Opsiyonlar
İsteğe bağlı olarak ilave şebeke bağlantıları
