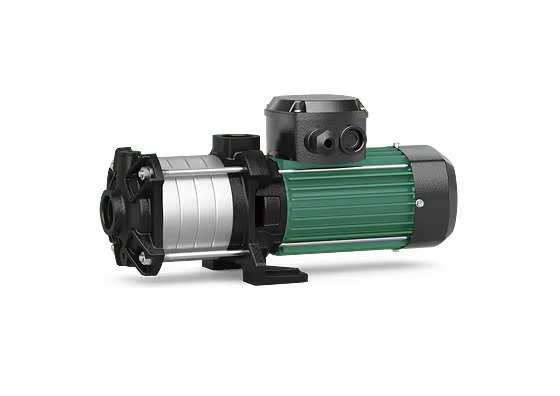

Wilo-Medana CH1-LC, sağlam pompa gövdesi ile yüksek güvenilirlik ve korozyona karşı dayanıklı bileşenleri ile 50°C'ye kadar ortam sıcaklıklarında da büyük sistemlerin entegrasyonu için geniş bir uygulama alanı sunar. Normal emişli çok kademeli pompa, en yüksek hidrolik güçlere ulaşacak niteliktedir.
Özellikler/Ürün avantajları
Yüksek hidrolik güç sayesinde yüksek verimlilik
Boyun halkası ve kataforez kaplamalı korozyona dirençli braket sayesinde düşük ses oluşumu, yüksek dayanıklılık ve yüksek güvenilirlik
50 °C'ye kadar ortam sıcaklıklarında ve genişletilmiş uygulama alanında özel olarak sistem entegrasyonu için kullanılabilir
UL sertifikasının gerekliliklerini karşılar
.jpg)
Konstrüksiyon
Normal emişli, yatay, çok kademeli pompa.
Uygulama
Sulama
Endüstriyel prosesler
Donanım / işlev
Blok yapılı pompa
Rakorlu bağlantı
Alternatif akım veya trifaze akım motoru
Alternatif akım motoru, entegre termik motor korumalı
Tip kodlaması
Örnek:
Wilo-MEDANA CH1-LC404-5/E/A/10T
MEDANA
Yüzey pompası ürün tanımı
CH
Ticari yatay
1
Ürün serisi sınıfı (1 = başlangıç, 3 = standart, 5 = premium)
LC
Uzun mil – Pik döküm pompa gövdesi
2
Tekli pompa nominal debi [m3/saat]
02
Tekli pompa kademelerinin sayısı
5
Gövde malzemesi GJL250
E
E = EPDM conta
A
A = Frekans 50 Hz / monofaze / 230 V
B = Frekans 60 Hz / monofaze / 220 V
C = Frekans 60 Hz / monofaze / 230 V
D = Frekans 50 Hz / trifaze / 400 V
E = Frekans 50 Hz / trifaze / 230 – 400 V
F = Frekans 60 Hz / trifaze / 220 – 380 V
G = Frekans 60 Hz / trifaze / 265 – 460 V
I = Frekans 60 Hz / trifaze / 460 V
10
Nominal basınç (bar)
T
T = Dişli bağlantılar
P = Victaulic bağlantılar
Teknik veriler
Elektrik şebekesi bağlantısı 1~230 V (± %10), 50 Hz
Elektrik şebekesi bağlantısı: 3~230 V-400 V (±%10), 50 Hz; 265-460 V (±%10), 60 Hz
Akışkan sıcaklığı -20 ila +90 °C
Maks. işletme basıncı 10 bar
Maks. giriş basıncı 6 bar
Koruma sınıfı IP55
Boru bağlantılarının nominal çapı: Rp 1" ile Rp 1 1/4" arasında, modele bağlı
Malzemeler
Çarklar, kademe bölmeleri ve pompa gövdesi paslanmaz çelik 1.4301/1.4404
Paslanmaz çelik 1.4301 veya 1.4404 mil
EPDM salmastra
Mekanik salmastra: EPDM modeli: B karbon/silisyum karbür;
Tungsten karbür/alüminyum oksit yatak
Pompa ayakları ve pompa gövdesi EN-GJL-250
Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu
