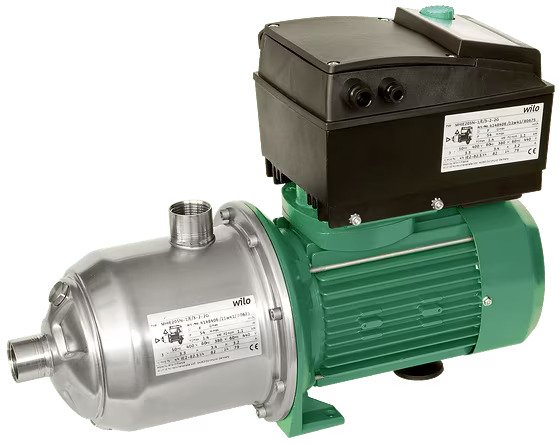

Wilo-Economy MHIE


Özellikler/Ürün avantajları
Kolay ilk çalıştırma ve kompakt yapım şekli
Akışkana temas eden tüm parçalar paslanmaz çeliktendir
IEC trifaze akım motoru (Level IE3), entegre frekans konvertörlü (3~ motorları için frekans konvertörü isteğe bağlı opsiyonel arabirimlere sahiptir, IF-modülleriyle veri yolu iletişimi sağlanır)
Tam motor koruması
Akışkana temas eden tüm komponentler için içme suyu ruhsatı (ACS, KTW, WRAS) (EPDM modeli)



Konstrüksiyon
Normal emişli, entegre edilmiş frekans konvertörlü çok kademeli pompa

Uygulama
Su temini ve basınç yükseltme
Sulama
Isıtıcı
Endüstriyel sistemlerde: Soğutma ve yıkama sistemleri

Donanım / işlev
Blok tipi paslanmaz çelik pompa
Hidrolik 1.4301
Rakorlu bağlantı
Entegre edilmiş frekans konvertörü
Trifaze model, kırmızı düğme teknolojili ve durum göstergesi için LCD ekranlı
entegre edilmiş termik motor koruması

Tip kodlaması
Örnek:

MHIE 402N-1/E/3-2/2G
MHIE
Çok kademeli yatay yüksek basınçlı santrifüj pompa, elektronik ayarlı
4
Debi, m3/h olarak
02
Çark adedi
N
IE2-Motor
1
Malzeme1 = 1.4301 (AISI 304)2 = 1.4404 (AISI 316L)
E
Conta türüE = EPDMV = FKM (Viton)
3
1 = 1~ (alternatif akım)3 = 3~ (trifaze akım)‐ = Motorsuz hidrolik
2
2 kutuplu
2G
Frekans konvertörü, ikinci kuşak

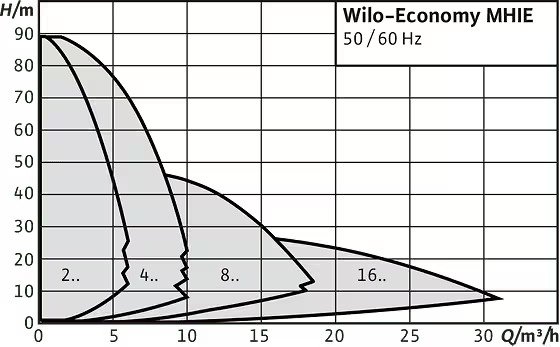

Teknik veriler
Elektrik şebekesi bağlantısı 1 ~ 230 V (%±10), 50 Hz veya 230 V (%±10), 60 Hz
Elektrik şebekesi bağlantısı 3 ~ 400 V (±%10), 50 Hz (Y) veya 400 V (±%10), 60 Hz (Y)
Akışkan sıcaklığı -15 ila +110 °C
İşletme basıncı maks. 10 bar
Giriş basıncı maks. 6 bar
Koruma sınıfı IP 54
Parazit yayını EN 61000-6-4 normuna uygun (EN 61000-6-3 opsiyonel)
Parazite dayanıklılık EN 61000-6-2 normuna uygun
Emiş tarafında boru bağlantılarının nominal çapı tipe bağlı olarak Rp 1, Rp 1¼, Rp 1½ veya Rp 2
Basınç tarafında boru bağlantılarının nominal çapı tipe bağlı olarak Rp 1, Rp 1¼ veya Rp 1½

Malzemeler
Çarklar, kademe bölmeleri ve pompa gövdesi paslanmaz çelik 1.4301/1.4404
Mil, paslanmaz çelik 1.4404
Conta EPDM (EP 851)/FKM (Viton)
Mekanik salmastra B-Karbon/volframkarbid
Yatak, tungsten karbür
Pompa ayağı alüminyum

Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu
