DIN 1988 ve DIN 14462 uyarınca, Helix FIRST V veya MVI paslanmaz çelik yüksek basınçlı bir santrifüj pompadan oluşan dayanıklı sistem
İki pompalı sistemlerde %100 yedeklilik sayesinde mutlak işletim güvenliği
FLA kumanda cihazı sayesinde kolay ayarlama ve işletim güvenlirliği
Düşük debide pompayı korumak için pompanın basınç tarafında ön ayarlı kısma valfı
Konstrüksiyon

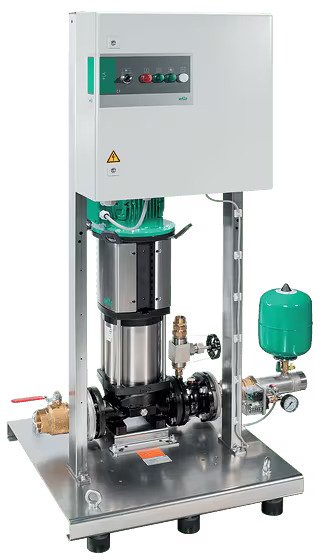

DIN 14462 uyarınca dolaylı bağlantılı yangın söndürme tesisleri için basınç yükseltme tesisi.
Kuru rotorlu versiyon olarak bir dikey paslanmaz çelik santrifüj pompa.
Uygulama
Konutlar, ticari ve kamusal binalar, oteller, hastaneler, alışveriş merkezleri, büro ve sanayi binalarındaki "F" tipi duvar hidrantlı yangın söndürme sistemleri için tam otomatik su temini
Donanım / işlev
Helix FIRST V 16, 22, 36, 52 ya da MVI 70 ürün serisi pompa, IE3 motor donanımlı
FLA kumanda cihazı üzerinden otomatik pompa kumandası
Akışkanla temas eden bileşenler korozyona dayanıklıdır
Ana kasa, gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyiciler ile çinkolanmış çeliktendir
Boru tesisatı 1.4301 paslanmaz çelikten
Pompanın emme ve basınç tarafında dişli küresel kapatma vanası veya dairesel kesme klapesi
Çek valf, basınç tarafında
Pompanın emiş tarafında, 1.4571 paslanmaz çelikten kısma valfı
Basınç şalteri, basınç tarafında
Manometre, basınç tarafında
Diyaframlı basınç tankı 8 l, PN 16, basınç tarafına yerleştirilmiş
Aksesuarlar: EN 13077, tip AB, DIN EN 1717 uyarınca serbest çıkışlı, DIN 14462'ye uygun atmosferik havalandırmalı ön hazne
Tip kodlaması
Örnek:
Wilo- FLA – 1 Helix V 2204 PN10
FLA
Yangın söndürme sistemi
1
Pompa sayısı
Helix V
Pompa ürün serisi
22
Nominal debi [m3/h]
04
Pompanın kademe sayısı
PN10
10 bar'a kadar basınç regülasyonu (pompa tipine bağlı)
Teknik veriler
Elektrik şebekesi bağlantısı 3~400 V, 50 Hz
Akışkan sıcaklığı maks. 50 °C
İşletme basıncı 10 veya 16 bar
Ön hazneden giriş basıncı < 1 bar
Bağlantı nominal çapı basınç tarafında R 2" - DN 125
Bağlantı nominal çapı emiş tarafında Rp 2"- DN 125
Kumanda cihazı koruma sınıfı IP 54
Malzemeler
Çarklar, difüzörler, kademe gövdesi 1.4307 paslanmaz çelikten
Pompa gövdesi EN-GJL-250, KTL kaplamalı
1.4057 paslanmaz çelikten mil
1.4404 mil koruma kovanı
EPDM'den O-ring contaları (FKM conta talep üzerine)
Boru tesisatı 1.4301 paslanmaz çelikten
Tasarım
Ana kasa: Galvanize çelikten imal edilmiştir ve geniş aralıkta gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyiciler ile donatılmıştır; istek üzerine başka modeller sunulur
Borulama: Komple borulama paslanmaz çelik 1.4301, kullanılan tüm geçerli boru hattı maddelerinin bağlantısı için uygun; borulama FLA basınç yükseltme tesisinin hidrolik toplam gücüne göre boyutlandırılmıştır

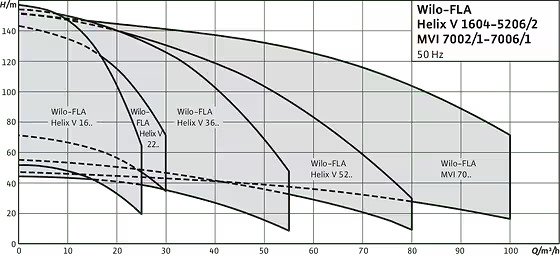

Pompalar: Helix FIRST V 16, 22, 36, 52 ve MVI 70 ürün serisinin pompası; sıvının temas ettiği tüm pompa bileşenleri paslanmaz çelik/EN-GJL-250 KTL kaplamalıdır. Pompayla ilgili ayrıntılı bilgiler kataloğun “Yüksek basınçlı santrifüj pompalar” bölümünde verilmiştir
Armatürler: Baypas debisini ön hazneye geri yönlendirmek için çek valfte pompa için 1.4571 üretimi bir iğneli kısma valfi mevcuttur. Tüm kısma valfleri ve kilitleme armatürleri sızdırmaz hale getirilmiştir ve yetki dışı ayarlamalara karşı korunmaktadır. Pompa, hidroliğin üst tarafında otomatik bir hava tahliye valfi ile donatılmıştır.
Diyaframlı basınç tankı: 8 l/PN 16 kenar basma tarafında düzenlenmiştir. Membran basınç kabının kilitlenmesini ve boşaltılmasını sağlayan özel bir akış armatürüyle donatılmış denetim ve revizyon amaçları için
Basınç şalteri: Bir basınç şalteri basma tarafında dizilmiş, merkezi FLA regülatörünü etkinleştirmek için
Basınç göstergesi: Son basınç tarafında manometre (ø 63 mm); FLA regülatöründe işletim basıncı ve ayar parametreleri için ek dijital gösterge
Kumanda tertibatı/regülatör: Sistem seri olarak özel bir FLA regülatörü ile donatılmıştır
Тeslimat kapsamı
Fabrika çıkışı monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınç yükseltme sistemi
Ambalaj
Montaj ve kullanma kılavuzu
