Üniversal uygulamalar ve yüksek enerji verimliliği için standart pompa.
Wilo-Yonos GIGA-N, yüksek debilerin büyük basma yüksekliklerine taşınması gerektiği binalardaki ısıtma, klima ve soğutma uygulamaları için yüksek enerji verimliliğine sahip bir pompadır.
Özellikler/Ürün avantajları
IE4 motorlarının kullanımı sayesinde verimli pompa
Korozyona yüksek dayanıklılık ve uzun ömürlülük için kataforez kaplama
EN 733 uyarınca standart haline getirilmiş ölçüler sayesinde üniversal olarak kullanılabilir
Yeşil düğme teknolojisi sayesinde kolay ayarlama ve kumanda
"Back-Pull-Out" olarak dizayn edilmiş kullanıcı dostu sökülebilir kaplin sayesinde kolay bakım
Takılabilir IF modülleri ile bina otomasyonuna bağlantı için opsiyonel arayüzler

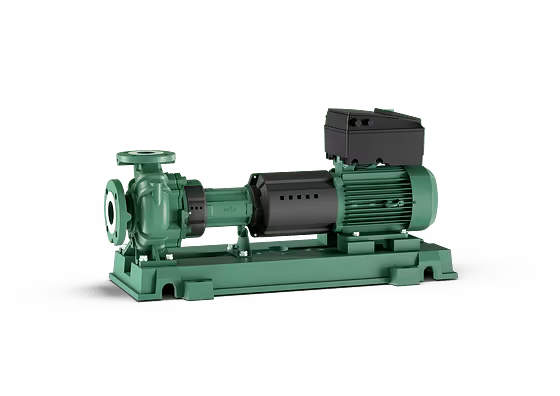

Aksiyal emişli, elektronik regülasyonlu, tek kademeli alçak basınç santrifüj pompa. Temel plaka üzerine monte edilmiştir, flanş bağlantılı ve otomatik güç uyarlamalı.
Uygulama
Isıtma suyu pompalanması (VDI 2035'e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.
Sulama, bina teknolojileri, genel endüstri, santraller vb. uygulamaları.
Donanım / işlev
Tek kademeli alçak basınç santrifüj pompası, blok tipi, kaplinli, kaplin korumalı, motor ve temel plakalı
Entegre edilmiş elektronik devir hızı ayarlı tahrik
Mekanik salmastra
İşletim tipleri
Sabit fark basıncı için Δp-c
PID-Control
Kontrol modu (n=sabit)
Manuel kumanda paneli
Yeşil düğme ve ekran
Manuel işlevler
Fark basıncı hedef değerinin ayarı
Devir ayarı (manuel kontrol modu)
İşletim tipi ayarı
Pompada AÇ/KAPAT ayarı
Tüm işletme parametrelerinin konfigürasyonu
Hata onaylama
Harici kumanda fonksiyonları
Kumanda girişi "Öncelik kapalı"
Aktuatör işletimi (DDC) ve hedef değer uzaktan ayarı için analog giriş 0–10 V, 0–20 mA
Aktuatör işletimi (DDC) ve hedef değer uzaktan ayarı için analog giriş 2–10 V, 4–20 mA
Basınç sensörünün mevcut değer sinyali için analog giriş 0–10 V
Basınç sensörünün mevcut değer sinyali için analog giriş 2–10 V, 0-20 mA, 4–20 mA
Sinyal ve gösterge işlevleri
Genel arıza sinyali SSM
Toplu işletim bildirimi SBM
Veri alışverişi
IR modülü/IR çubuğu ile kablosuz veri alışverişi için kızılötesi arayüzü
Bina otomasyonu ile bağlantıya yönelik Wilo IF modülleri için giriş yuvası (Modbus, BACnet, CAN, PLR, LON)
Güvenlik fonksiyonları
Entegre edilmiş trip elektronikli tam motor koruması
Erişim kilidi
İkiz pompa yönetimi (2 x tekli pompa; sadece çatal boru uygulaması)
Ana/yedekli işletim (arızada otomatik değiştirme fonksiyonu)
Ana/yedekli işletim 24 saat sonra pompa değişimi
Paralel işletim
Tip kodlaması
Örnek Yonos GIGA-N 40/200-15/2 -R1-P5
Yonos Ürün ailesi
GIGA Ürün serisi tanımı
N Aksiyal emişli standart pompa
40 DN, basınç flanşı için
200 Nominal çark genişliği (mm)
15 Nominal güç P2 [kW] 2
Kutup sayısı R1
Fark basıncı ölçersiz model P5
Opsiyon:
boş = sökülebilir kaplinli
P5 = sökülebilir kaplin yok (standart kaplin ile)
Teknik veriler
Akışkan sıcaklığı -20 °C ila +140 °C
Elektrik şebekesi bağlantısı
3~440 V ±%10, 50/60 Hz
3~400 V ±%10, 50/60 Hz
3~380 V -%5/+%10, 50/60 Hz
Ek önlemler olmaksızın elektromanyetik uyumluluğun sağlanması:
EN 61800-3:2018 uyarınca konutta kullanım için parazit yayını
EN 61800-3:2018 uyarınca sanayide kullanım için parazit mukavemeti
Koruma sınıfı IP55
Nominal çap DN 32 ila DN 150
Maks. işletme basıncı 16 bar
Malzemeler
Pompa gövdesi ve braket. Standart: EN-GJL-250
Çark: Standart: EN-GJL-200; diğerleri talep üzerine
Mil: 1.4021
Mekanik salmastra: AQEGG; diğer mekanik salmastralar istek üzerine temin edilir
Tasarım
Tek kademeli düşük basınçlı sirkülasyon pompası, esnek bağlanmış tahrikler için aks sabitlemeli ve flanşlı yatak taşıyıcısına sahip aksiyal emme ağızlarının bulunduğu temel plakası pompası işlevi görür
Entegre edilmiş elektronik devir hızı ayarlı tahrik
Bir sökülebilir kaplin (bilezik kaplin), rotor ünitesi sökülürken motorun konumunda bırakılmasına olanak verir
Varyant ...-P5, sökülebilir kaplinsiz (fiyatı daha düşüktür, bkz. fiyat listesi)
Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu
Kaplin, kaplin koruması ve elektro motor ile temel plaka üzerine komple monte edilmiş pompa
Opsiyonlar
Bronz çarklı ...L1 varyantı (ek ücret karşılığında)
Paslanmaz çelik çarklı …-L4 varyantı (ek ücret karşılığında)
Özel mekanik salmastralı ...-S1/-S2 varyantı (ek ücret karşılığında)
Varyant ...-P5 sökülebilir kaplin olmadan (fiyat indirimi karşılığında)
