Bir ve iki haneli konutlar için en küçük ve en hafif tek pompalı terfi tesisi.

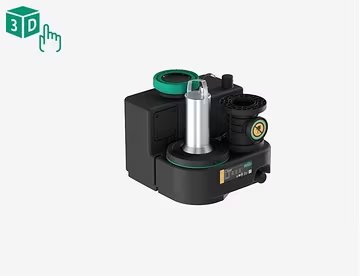

Kompakt münferit atıksu terfi tesisi Wilo-DrainLift SANI-S, EN12050-1'e göre en küçük ve en hafif terfi tesisidir (kesici çark olmadan) ve sessiz çalışması sayesinde bir ve iki haneli konutlarda kullanım için idealdir.
Wilo-DrainLift SANI-S, büyük pompa hacmi, serbest seçilebilir girişler ve son derece agresif ortam için opsiyonel model sayesinde esnek bir şekilde kullanılabilir ve montajı kolaydır. Yaylı çek valf, her bir pompanın sonunda ses seviyesini en aza indirir. Kullanıcı dostu dizayn, bakımı son derece kolay hale getirir.
Özellikler/Ürün avantajları
Yer tasarruflu, kompakt yapı ve çok düşük ağırlık sayesinde kolay montaj ve kolay nakliye
Büyük kumanda hacmi, termik motor koruması ve şebekeden bağımsız alarm sayesinde güvenli işletim
Teknik plastik ve paslanmaz çelikli korozyona uğramayan tasarım, yüksek güvenilirlik sağlar
Azami montaj esnekliği için serbest seçilebilir bağlantılar
Şeffaf tank kapağı ve çek valfte temizleme deliği sayesinde kolay bakım ve temizlik
Sessiz çalışma için pompa döngüsünün sonunda düşük flap gürültüsüne sahip yaylı çek valf
Foseptik içeren kanalizasyonun tahliyesi için kompakt, bağlanmaya hazır ve komple su altında kalabilir, tek pompalı kaldırma sistemi.
Uygulama
Foseptik içeren kanalizasyonun tahliyesi için:
Kanalizasyonun doğal aşağı yönlü eğim yoluyla doğrudan kanalizasyona boşaltılamadığı durumlara uygundur
Boşaltma noktasının karşı basınç seviyesinin altında olduğu durumlarda geri akışta yığılmama emniyetli drenaj için
Donanım / işlev
Şebekeden bağımsız alarmı ve genel arıza sinyali olan kumanda cihazı
Çalışmaya hazır
Revizyon delikli ve şeffaf kapaklı tank
Analog seviye ölçümü (4 … 20 mA)
Revizyon delikli çekvalf
Bimetal sensörlü termik motor denetimi
Tip kodlaması
Örnek: DrainLift SANI-S.11M/3C
DrainLift Ürün ailesi
SANI Atık su kaldırma sistemi
S Boyut

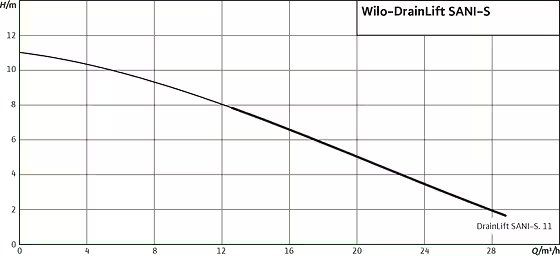

11 Maks. basma yüksekliği
M Elektrik şebekesi bağlantısı:
M = 1~
T = 3~
3 Motor ve kumanda cihazı modeli:
1 = işletim tipi: S3, kumanda cihazı: Control MS-L
3 = işletim tipi: S3, kumanda cihazı: Control EC-L
C Agresif ortam modeli
Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
İşletim tipi: S3 10%
Akışkan sıcaklığı: 3 ... 40 °C arası (37 ... 104 °F arası), 5 dak. boyunca maks. 65 °C (149 °F)
Maksimum ortam sıcaklığı: 3 ... 40 °C arası (37 ... 104 °F arası)
Tank hacmi: 47 l (12,5 US.liq.gal.)
Giriş yüksekliğine* göre tanktaki maks. faydalı hacim: 25 l/6,5 US.liq.gal. (180 mm*)/32 l/8,5 US.liq.gal. (250 mm*)
Basma ağzı: DN 80, PN 10
Giriş bağlantısı: DN 100/150 (110/160 mm)
Hava tahliye bağlantısı: DN 40 (50 mm)
Kumanda cihazı koruma derecesi: IP54
Kaldırma sistemi koruma derecesi: IP68 (2 mWG/7 d)
Ses seviyesi: 70 dB(A)
Malzemeler
Motor gövdesi: 1.4404 (AISI 316L)
Hidrolik: PP-GF30
Çark: PP-GF30
Tank: PE
Çekvalf: PPS
Tasarım
Açılı eğimli zemine ve şeffaf kapaklı bir revizyon deliğine sahip gaz ve su geçirmez toplama kabı.İşaretli alanlar içinde serbestçe seçilebilen girişler.Analog çıkış sinyali 4 ile gerçekleştirilen seviye ölçümü ... 20 mA.Revizyon deliği dahil çekvalfe bağlı basma ağzı.
Termik motor denetimli ve yüzey soğutmalı motor.
Otomatik çalışma için önceden kurulu kumanda cihazları:
Wilo-Control MS-L
Gerilimsiz kontaklı genel arıza sinyali
Şebekeden bağımsız entegre alarm
Ayarlanabilir takip süresi
Takılı fişle birlikte 1,5 m bağlantı kablosu
Wilo-Control EC-L
Ekran ve simge tabanlı çalışma, alfa sayısal menü
Gerilimsiz kontaklı genel arıza sinyali
Gerilimsiz kontaklı tekli arıza sinyali
ModBus arayüzü
Şebekeden bağımsız entegre alarm
Ayarlanabilir takip süresi
Takılı fişle birlikte 1,5 m bağlantı kablosu
Тeslimat kapsamı
Kumanda cihazlı ve fiş bağlantı kablolu kaldırma sistemi
Flanş ağzı DN 80 (90 mm)/DN 100 (110 mm)
Basınç bağlantısı için manşet DN 100 (110 mm)
Hava tahliye bağlantısı için HT çift soket DN 40 (50 mm)
Boşaltma bağlantısı için HT çift soket DN 40 (50 mm)
Daire açma testereli 124 mm (5 inç) ve yalıtımlı DN 100 (110 mm) giriş seti
Zemin sabitleme seti
Ses yalıtımı matı
Şarj edilebilir 9 V akü
Montaj ve kullanma kılavuzu
Opsiyonlar
ModBus bağlantılı agresif ortam modelleri
