Özellikler/Ürün avantajları
Akışkan ile temas eden tüm parçalar korozyon tutmadığından uzun ömürlüdür.
Entegre edilmiş çek valf
Yüzen çarklar sayesinde aşınması zayıf
Bakımı kolay motor

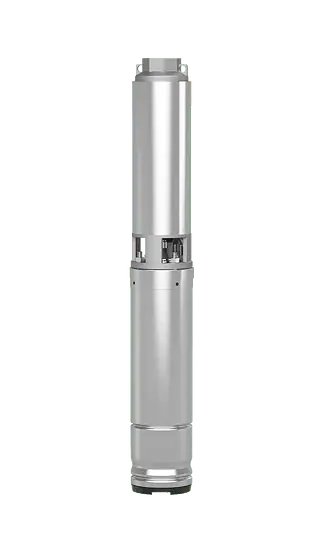

Dikey ve yatay montaj için ceket formunda çok kademeli 4" dalgıç motorlu pompa
Uygulama
Yağmur suyu depolarından ve sondaj deliklerinden su temini için
Şebeke suyu temini, yağmurlama ve sulama için
Basınç yükseltme
Su seviyesini düşürme
Aşındırıcı veya uzun lifli bileşenler içermeyen suların basılması için
Donanım / işlev
Radyal veya yarı aksiyal çarklı çok kademeli dalgıç motorlu pompa
Yeniden sarılabilir, yağ dolu motor
Entegre çekvalf
NEMA kaplin
Alternatif akım veya trifaze akım motoru
Tip kodlaması
Örn. Wilo-Actun FIRST SPU4.01-10-B/XI4-50-1-230
Actun Ürün ailesi
FIRST Ürün serisi tanımı
SPU Tip tanımı (plastik çarklı "Submersible pump for universal use")
4 Pompa nominal çapı, inç
01 Nominal debi, m³/saat
10 Kademe sayısı
B Teknik üretim
XI Büyük ölçüde paslanmaz çelik (inoks) ürün serisinden monte edilmiş bir motoru gösterir
4 Nominal motor çapı, inç
50-1-230 Elektrikli model; 50 Hz, 1~ 230 V
Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
İşletim tipi su altında: S1
Akışkan sıcaklığı: 3-30 °C
Motordaki en düşük akış: 0,2 veya 0,5 m/s (güce bağlı)
Maks. kum oranı: 50 g/m3
Maks. marş işlemi sayısı: 10-20/saat (güce bağlı)
Maks. daldırma derinliği: 200 m
Koruma sınıfı: IP68
Basınç bağlantısı: NPT 1¼, NPT 1½, NPT 2
Malzemeler
Hidrolik gövde: Paslanmaz çelik 1.4301
Çarklar: Noril
Pompa mili: 1.4104 paslanmaz çelik
Motor gövdesi paslanmaz çelik 1.4301
Motor mili: 1.4305 paslanmaz çelik
Tasarım
Dikey veya yatay montaj için dalgıç motorlu pompa.
Hidrolik
Radyal veya yarı aksiyal çarklı, ceket model, çok kademeli dalgıç motorlu pompa. Entegre çek valf. Akışkan ile temas eden tüm parçalar korozyon tutmayan malzemelerden üretilir.
Motor
Doğrudan marş için trifaze akım motoru veya yeniden sarılabilir, korozyonsuz alternatif akım motoru. Yağ dolumlu, kendinden yağlamalı yataklara sahip bir mekanik salmastra ile yalıtılmıştır.
Soğutma
Motor, akışkan tarafından soğutulur. Motor daima su altında olacak şekilde işletilmelidir. Azami akışkan sıcaklığı için limit değer aşılmamalıdır, asgari debi için limit değerin altına düşülmemelidir. Dikey montaj tercihe göre soğutma ceketi ile veya ceket olmadan yapılabilir. Yatay montaj için bir soğutma ceketi gereklidir.
Тeslimat kapsamı
Hidrolik + motor komple monte edilmiştir
2,0/2,5 m bağlantı kablosu (kesit: 4x1,5 mm2)
Montaj ve kullanım kılavuzu
Opsiyonlar
Motor varyantları: 1~230 V, 50 Hz; 3~400 V, 50 Hz; 1~220 V, 60 Hz; 3~220 V, 60 Hz; 3~380 V, 60 Hz; 3~460 V, 60 Hz
