Özellikler/Ürün avantajları
Korozyona dirençli çarklar, ana çarklar ve kademe gövdesi
İçme suyu izni, içme suyu için yerel olarak gerekli olan onaya bağlıdır (Malzemeler bölümünü inceleyin

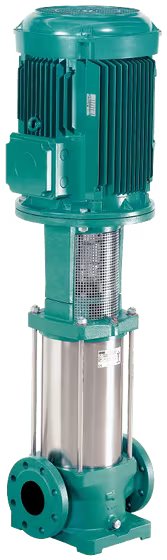

Inline bağlantılı dikey yapı tipinde, normal emişli yüksek basınçlı santrifüj pompa
Uygulama
Su temini ve basınçlandırma
Yangın söndürme sistemleri
Kazan beslemesi
Endüstriyel sirkülasyon sistemleri
Proses tekniği
Soğutma suyu devreleri
Yıkama ve yağmurlama tesisleri
Donanım / işlev
MVI 70.. ve 95..: Yuvarlak flanşlı PN 16 ve PN 25 modelleri
Tip kodlaması
Örnek: MVI 7002/1-3/16/E/3-400-50-2
MVI Dikey yüksek basınçlı santrifüj pompa
70 Debi, m3/saat olarak
02 Çark adedi
1 Düzeltilen çark sayısı
3 3 = Pompa gövdesi EN-GJL-250 (kataforez kaplama), hidrolik 1.4301 (AISI 304)
16 Flanş tipi16 = PN 16 flanş (yuvarlak veya oval)25 = PN 25 flanş (yuvarlak veya oval)
E Conta tipiE = EPDMV = FKM (Viton)
3 3 = 3~ (trifaze alternatif akım)
400 Bağlantı gerilimi, V olarak
50 Frekans, Hz olarak
2 Kutup sayısı

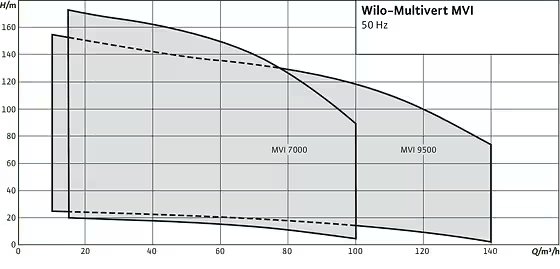

Teknik veriler
Elektrik bağlantısı:
3~ 400 V (±%10), 50 Hz
≤ 4 kW 230 V/400 V; Δ/Y
> 4 kW 400 V/690 V; Δ/Y
Akışkan sıcaklığı -15 ila +120 °C (EPDM ile) (-15 ila +90 °C, FKM ile)
İşletme basıncı maks. 16/25 bar
Maks. giriş basıncı 10 bar
Koruma sınıfı IP55
Flanşlı bağlantılar:
MVI 70../95.. PN 16/PN 25: Yuvarlak flanş (DN 100)
Malzemeler
MVI 70../95..:
Çark paslanmaz çelik 1.4408 (AISI 316)
Kademe bölmeleri paslanmaz çelik 1.4301 (AISI 304)
Kataforez kaplamalı EN-GJL-250 pik dökümden üretilen pompa gövdesi
Mil 1.4057 (AISI 431) paslanmaz çelik
EPDM conta
1.4301 (AISI 304) paslanmaz çelikten üretilen gövde kapağı
1.4301 (AISI 304) paslanmaz çelikten üretilen gövde alt parçası
Mekanik salmastra B-plastik/tungsten karbür, SiC/karbon
1.4301 (AISI 304) paslanmaz çelikten üretilen basınç gömleği
Tungsten karbür yatak
Тeslimat kapsamı
MVI yüksek basınçlı santrifüj pompa
Montaj ve kullanma kılavuzu
