Tüm uygulama alanlarında verimli ham su temini
Kentsel su temini, tarım veya maden işletmeciliği uygulamalarında, Wilo-Actun ZETOS verimli ham su teminine yönelik üniversal çözümümüzdür. Sınıfında %86'e kadar en yüksek pompa verimlilik derecesine sahip olarak, neredeyse her proseste enerji tasarruflu su teminini sağlamak için idealdir. Dirence dayanıklı paslanmaz çelik ince döküm ve sağlam tasarım, örn. 150 g/m3'ye kadar yüksek kum oranı durumu gibi özellikle zor koşullarda, uzun ömürlülüğü ve kalıcı yüksek bir verimlilik derecesini garanti eder.
Özellikler/Ürün avantajları
%86'e varan en yüksek pompa verimliliği sayesinde enerji tasarruflu su temini
Bu sınıfta sabit mıknatıslı motor ile en yüksek toplam verimlilik derecesi nedeniyle düşük maliyetli işletim
Komple 1.4408 (AISI 316) paslanmaz çelik dökümden, özellikle korozyona dirençli hidrolik sayesinde yüksek güvenilirlik
Yüksek aşınma direnci: maks. 150 g/m³'e kadar kum içeriği
İçme suyu kullanımı için ACS sertifikası
Karmaşık olmayan bakım, basit montaj ve sökme

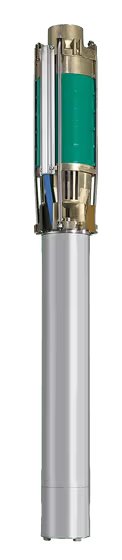

Dikey ve yatay montaj için, paslanmaz çelik döküm, parçalı yapım şeklinde, çok kademeli dalgıç motorlu pompa.
Uygulama
Derin kuyular ve sarnıçlar
Yağmurlama ve sulama
Yeraltı suyu seviyesinin düşürülmesi
Basınç yükseltme
Offshore sistemler
Yangın söndürme sistemleri
Jeotermal ve termal uygulamalar
Madencilik
Sıvılar
Ticari ortamlarında aşağıdaki akışkanların tahliyesi için:
İçme suyu (ACS onayı, motora bağlı)
Maksimum kum içeriği 150 g/m³'e kadar olan kullanma suyu
Deniz suyu
Donanım / işlev
Entegre çek valf ile veya olmadan
Nominal motor boyutu 8 inçe kadar NEMA kaplin
10" motor nominal boyutundan itibaren Wilo standart bağlantısı
Tip kodlaması
Örnek: Wilo-Actun ZETOS-K8.130-17 + NU 711-2/130
Hidrolik Actun ZETOS-K8.130-17
Actun Ürün ailesi
ZETOS Paslanmaz çelik döküm ürün serisi
K Pompa tipi
8 Hidrolik çapı, inç cinsinden
130 50 Hz'de en iyi noktada m³/saat cinsinden debi
17 Hidroliğin kademe sayısı
Motor NU 711-2/130
NU Dalgıç motor
711 Yapı boyutu:
5 ..., 6 ... = 6"
7 ..., 8 ... = 8"
9 ... = 10"
12 ... = 12"
16 ... = 16"
2 Kutup sayısı
130 Motora bağlı tanım:
NU 5 ..., NU 6 ..., NU 7 ..., NU 811 ..., NU 812 ...: 50 Hz'de kW cinsinden nominal güç
NU 801 ..., NU 9 ..., NU 12 ..., NU 16 ...: Stator uzunluğu, cm cinsinden
Teknik veriler
Hidrolik
Maksimum debi: 765 m³/saat
Maksimum basma yüksekliği: 640 m
Maksimum akışkan sıcaklığı: 70 °C
Maksimum kum içeriği: 100 g/m³ (K12), 150 g/m³ (K8, K10)
Basınç bağlantısı
K8: G 5, DN 100/PN 10/16, DN 125/PN 10/16, DN 150/PN 10/16
K10: G 6, DN 150/PN 10/16, DN 150/PN 40
K12: 8-8 NPT, DN 200/PN 10/16, DN 200/PN 25, DN 200/PN 40
Motor
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz ± %10; 3~460 V, 60 Hz ± %10
Maksimum akışkan sıcaklığı: 60 °C, motor tipinden ve motordaki akış hızından bağımsız
İşletim tipi su altında: S1
Maksimum marş işlemi sayısı:
NU 5 ..., NU 6 ..., NU 7 ... = 20/saat
NU 8 ..., NU 9 ..., NU 122 ... = 10/saat
NU 160 = 5/saat
Maksimum daldırma derinliği:
NU 5 ..., NU 711 = 350 m
NU 6 ..., NU 701, NU 8 ..., NU 9 ..., NU 12 ..., NU 16 ... = 300 m
Koruma sınıfı: IP68
Frekans konvertörü için regülasyon alanı:
Asenkron motorlar: NU 501, NU 701 = 30 ... 50 Hz
Asenkron motorlar: NU 611, NU 801, NU 811, NU 911, NU 122, NU 160 = 25 ... 50 Hz
Sabit mıknatıslı motorlar: NU 512, NU 612, NU 711, NU 812 = 60 ... 100 Hz
Üreticiye danıştıktan sonra motorlar aşırı frekanslı olarak işletilebilir.
Tasarım
Hidrolik
Yarı eksenel hidrolikli çok kademeli dalgıç motorlu pompa. Paslanmaz çelik dökümden üretilen gövde parçaları ve çarklar (1.4408). Dişli veya flanş bağlantılı basınç bağlantısı, isteğe bağlı olarak entegre çek valf ile ya da entegre çek valf olmadan. Standart NEMA bağlantısı (8 inçe kadar) veya standart Wilo bağlantısı (10 inçten itibaren) olarak motor bağlantısı.
Motor
Asenkron ve senkron motorlar tahrik olarak mevcuttur:
Doğrudan ve yıldız üçgen açma devresi için asenkron trifaze alternatif akım motor:
NU 501, NU 701: Sızdırmazlığı sağlanmış, hava geçirmez döküm motor, boya ile izole edilmiş sargı ile, reçineye batırılmış
NU 611, NU 811, NU 911, NU 122, NU 160: Yalıtımlı PE2 veya PVC sargılı yeniden sarılabilir motor
Frekans konvertöründe işletime izin verilmez!
Doğrudan marş için senkron üç fazlı sabit mıknatıslı motor:
NU 512: Sızdırmazlığı sağlanmış, hava geçirmez döküm motor, boya ile izole edilmiş sargı ile, reçineye batırılmış
NU 612, NU 711, NU 812: Yalıtımlı PE2 sargılı yeniden sarılabilir motor
Bir frekans konvertörü mutlaka gereklidir!
Çelik, paslanmaz çelik veya bronz döküm motor gömleği. Standart NEMA bağlantısı (8 inçe kadar) veya standart Wilo bağlantısı (10 inçten itibaren) olarak hidrolik bağlantısı. Motor milinin yalıtımı tamamen silisyum karbid malzemeden bir mekanik salmastra ile sağlanır. Motor yatakları kendi kendini yağlar. Yüksek eksenel yükleri taşıyabilmek için eksenel yatak, devirme segmentleri ile donatılmıştır. Karşı eksenel yatak, negatif eksenel baskıyı emer.
NU 5 ...- ve NU 7 ...- ürün serisi motorları, su-glikol karışımıyla doludur. Diğer tüm motorlar su-gliserin karışımı ile doldurulur.
Soğutma
Motorun soğutulması akışkan maddeyle sağlanır. Motoru mutlaka su altında çalıştırın.
Maksimum akışkan sıcaklığı ve en düşük akış hızı sınır değerlerine uyun.
Dikey kurulum isteğe göre soğutma ceketiyle veya soğutma ceketi olmadan yapılabilir.
Yatay kurulumda, üniteyi yatak takozları ile destekleyin. Giriş akışının düzeltilmesi için bir türbülans engelleme plakası ve soğutma ceketi takılabilir.
Тeslimat kapsamı
Ünitenin (hidrolik + motor) fabrika tarafından ön montajı yapılmıştır
Bağlantı kablosu müşterinin isteğine bağlıdır
Montaj ve kullanma kılavuzu
Opsiyonlar
Özel voltajlar
Yüksek akışkan sıcaklıkları
Farklı bağlantı boyutlarına uyum için flanş adaptörü
Motor dolumu olarak içme suyu (T modeli)
Ünitenin boru hattı sistemine doğrudan monte edilmesi için basınç gömlekli model. Standart olarak buraya bir çek valf takılmamıştır. Maksimum giriş basıncı 10 bar'dır.
Aksesuarlar
Soğutma ceketi boruları
Basınç gömleği
Yatak taşıyıcısı ve türbülans engelleme plakası
Geçişler
Kumanda cihazları
Frekans konvertörü
Çıkış filtresi
Sentetik maddeden kablo bağlantı montaj seti
