Özellikler/Ürün avantajları
Doğrudan basınç borusuna monte edilebilir
Pervane kanatlarının açıları ayarlanabilir
Kapsamlı izleme düzenekleri sayesinde proses güvenilirliği
Yüksek değerli komponentler sayesinde az vibrasyon ve uzun kullanım ömrü
Gereksinimlerinizi tam olarak karşılayacak şekilde konfigüre edilebilir

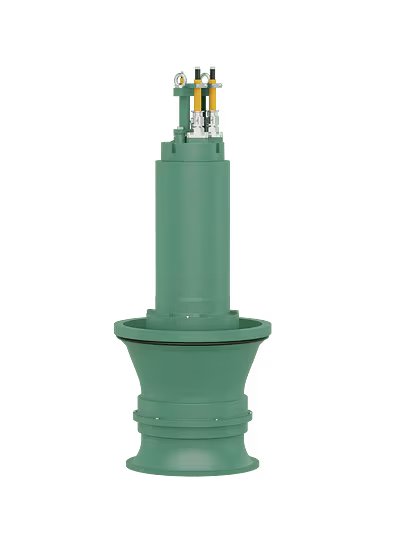

Sabit ıslak kurulumda sürekli işletime uygun, soğutma sistemsiz, aksiyal dalgıç motorlu pompa.
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
Foseptik ve uzun lifli bileşenler içermeyen, ön temizliği yapılmış atık su
Proses suyu
Kirli su
Kullanma suyu
Donanım / işlev
Pik dökümden imal ağır sağlam model
Tip kodlaması
Örn.: Wilo-EMU KPR 500-16° + T 49-10/53PEx
Hidrolik: KPR 500-16°
KPR Aksiyal pompa
760 Pervane çapı
16° Pervane kanadı açı ayarı
Motor: T 49-10/53PEx
T Yüzey soğutmalı motor, soğutma sistemi hariç
49 Yapı boyutu
10 Kutup sayısı 53
x10 = mm olarak paket uzunluğu P
Aksiyal pompa motoru Ex
Ex onaylı

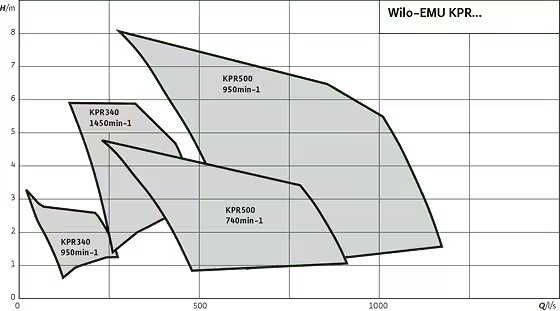

Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
İşletim tipi su altında: S1
Koruma sınıfı: IP68
Maks. akışkan sıcaklığı: 3 - 40 °C, daha yüksek sıcaklıklar talep üzerine
Küresel geçiş: 85 – 130 mm.
Sürekli yağlanan yuvarlanma yatağı
Maks. daldırma derinliği: 20 m
Malzemeler
Gövde parçaları: EN-GJL
Pervane: Paslanmaz çelik
Pompa tarafındaki sızdırmazlık: SiC/SiC
Motor tarafındaki sızdırmazlık: SiC/SiC
Statik contalar: NBR
Mil: Paslanmaz çelik 1.4021
Tasarım
Aksiyal dalgıç motorlu atıksu pompası, su altında kalabilir blok ünite olarak, sabit ıslak kurulum için;
Hidrolik
Pervane çarklarının pervane kanatlarının açısı elle ayarlanabilmektedir. Böylece ünite çeşitli tesisat koşullarına uyarlanabilmektedir.
Motor
Yüzey soğutmalı motorlar (T-Motor) artık ısılarını gövde parçaları üzerinden doğrudan çevrelemekte olan akışkana iletirler ve su altında sürekli işletimde kullanılabilirler.
Akışkan maddenin girmesinden motoru korumak üzere bir yalıtım odacığı mevcuttur. Bu dışarıdan ulaşılabilir özelliktedir ve opsiyonel olarak sızdırmaz hazne elektroduyla denetlenebilir.
Kullanılan tüm doldurma akışkanları biyolojik olarak çözülme özelliğine sahiptir ve çevre açısından sakıncalı değildir.
T.motorların kablo girişi uzunlamasına suyu sızdırmaz özelliktedir. Kablo uzunlukları ferdi olarak yapılandırılabilir özelliktedir.
Motor tipine bağlı olarak akışkan tarafındaki ve motor tarafındaki sızdırmazlık aşağıdaki varyantlarda mevcuttur:
G varyantı: iki bağımsız etkideki mekanik salmastra
K varyasyonu: birbirinden bağımsız olarak etkin iki mekanik salmastrası olan blok sızdırmazlık kaseti
Тeslimat kapsamı
Aksiyal dalgıç motorlu pompa
Müşterinin isteğine uygun kablo uzunluğu
Aksesuarlar müşterinin isteğine göredir
İşletme ve bakım kılavuzu
Opsiyonlar
Özel voltajlar
Termistör ısı sensörü
İç ve dış sızdırmazlık haznesi kontrolü
Sızma ve depolama ısısı için denetim düzenekleri
Ceram kaplama C0, C1
ATEX veya FM'e uygun patlama tehlikesine karşı güvenlik ruhsatlı
Aksesuarlar
Kumanda cihazları, röleler ve fişler
Devreye alma
Sudan çıkartılmış motorla işletme:
Yüzey soğutmalı motorlarda (T-motor), motorun su altından çıkarılmasına, sadece su altından çıkarılmış durumdaki işletmeyi öngören bir işletim tipi belirtilmişse, izin verilir.
Kuru çalışma koruması:
Hava emilmesini engellemek için hidrolik gövdesi daima daldırılmış olmalıdır. Değişken su seviyesi durumlarında, suyun izin verilen asgari örtme düzeyine ulaşılır ulaşılmaz otomatik kapatma devreye girmelidir.
