Özellikler/Ürün avantajları
Verimlilik derecesi optimizasyonlu, lazer kaynaklı akış ve gaz giderme optimizasyonlu 2D/3D hidrolik
Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
Debi ve NPSH optimizasyonlu pompa gövdesi
Özellikle sağlam kaplin korumasına sahip, bakımı kolay yapı
Akışkanla temas eden paslanmaz çelik bölümleri olan pompalar için içme suyu ruhsatı (EPDM modeli)
Önerilen servisler

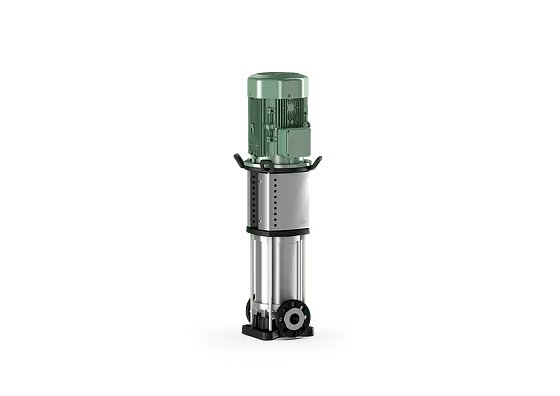

Normal emişli, yüksek verimliliği olan, Inline bağlantılı dikey model olarak çok kademeli yüksek basınçlı santrifüj pompa
Uygulama
Su temini ve basınçlandırma
Endüstriyel sirkülasyon sistemleri
Proses suyu
Kapalı soğutma devreleri
Yangın söndürme sistemleri
Yıkama sistemleri
Sulama
Donanım / işlev
Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
Tip kodlaması
Örnek: Helix V(F) 2202/2-1/16/E/X/KS/../1-400-50/-38FF265
Helix V(F) Inline yapı türüne sahip dikey yüksek basınçlı santrifüj pompa
(F) = VdS sertifikalı pompa modeli 22
Debi, m3/saat olarak 02
Çark adedi 2
Düzeltilen çark sayısı (Opsiyonel) 1
Pompa malzemeleri
1 = Pompa gövdesi 1.4301 (AISI 304L) hidrolik 1.4307 (AISI 304L)
2 = Pompa gövdesi 1.4409 (AISI 316L) hidrolik 1.4404 (AISI 316L)
3 = Pompa gövdesi EN-GJL-250 (Kataforez kaplama) hidrolik 1.4307 (AISI 304L)
4 = Blok pompa gövdesi EN-GJL-250 (Kataforez kaplama) hidrolik 1.4307 (AISI 304L) [Sadece Helix VE 22.. ve üstü]
16 Maks. işletme basıncı, bar olarak
16 = 16 bar (PN 16 flanş)
25 = 25 bar (PN 25 flanş)
30 = 30 bar (PN 40 flanş)
E Conta türü E = EPDM V = FKM
X "X-Care" özel model
K Mekanik salmastra kartuş tipi
S Kaplin koruması, pompanın emme ve basınç bağlantı ağzı ile aynı hat üzerindedir.
1 1 = 1~ (Alternatif akım)
Hiç = 3~ (Trifaze akım) 400
Bağlantı gerilimi, V olarak 50
Frekans, Hz olarak -38FF265
Motor mili çapı – braket ölçüsü (Motorsuz pompa modeli) ..
Opsiyonel

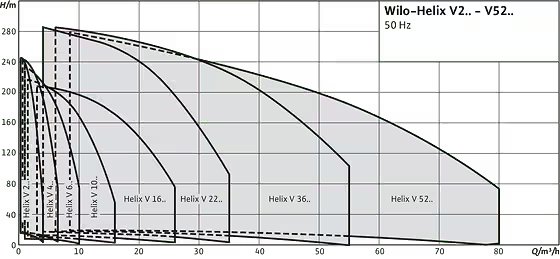

Teknik veriler
Elektrik bağlantısı:
3~400 V (±%10), 50 Hz
≤ 4 kW 230 V/400 V; Δ/Y
> 4 kW 400 V/690 V; Δ/Y
• 1~ 230 V (±%10), 50 Hz, sadece Wilo-Helix V 2, 4, 6, 10
Akışkan sıcaklığı aralığı:
Helix V 2 – 16 (EPDM): -30 ila +120 °C (130 °C talep üzerine)
Helix V 2 – 16 agresif akışkanlar için (FKM): -15 ila +90 °C
Helix V22 – 52 (EPDM): -20 ila +120 °C (130 °C talep üzerine)
Helix V 22 – 52 agresif akışkanlar için (FKM): -15 ila +90 °C
Azami işletme basıncı: 16/25/30 bar
Maks. giriş basıncı 10 bar
Koruma sınıfı: IP55
Maks. ortam sıcaklığı: -15 °C ila +50 °C (talep üzerine genişletilmiş sıcaklık aralıkları)
Mevcut versiyonlar:
Helix V 2 – 16: Oval flanşlı PN 16, yuvarlak flanşlı PN 25/PN 40, ISO 2531 ve ISO 7005 normlarına uygun (Victaulic kaplin talep üzerine)
Helix V 22 – 52: ISO 2531 ve ISO 7005 normlarına uygun olarak yuvarlak flanşlı PN 16/PN 25/PN 40
Malzemeler
Helix V 2, 4, 6, 10, 16:
Standart model
Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
Pompa gövdesi paslanmaz çelik 1.4301 (AISI 304)
Temel plakası ve braket EN-GJL-250 (KTL kaplama)
Mil paslanmaz çelik 1.4301 (AISI 304) veya 1.4462 (AISI 318LN) (modele bağlı)
Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
EPDM O-ring contası (talep üzerine FKM conta)
Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Agresif akışkanlar için
Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4404 (AISI 316L)
Pompa gövdesi paslanmaz çelik 1.4404 (AISI 316L)
Mil paslanmaz çelik 1.4404 (AISI 316L) veya 1.4462 (AISI 318LN) (modele bağlı)
Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
FKM O-ring contası (talep üzerine EPDM conta)
Ceketli boru paslanmaz çelik 1.4404 (AISI 316L)
Helix V 22, 36, 52:
Standart model
Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
Pompa gövdesi paslanmaz çelik 1.4308 (AISI 304) veya KTL kaplama pik döküm EN-GJL 250, Helix V 22 için EN-GJL 250/Helix V 36-52 için EN-GJS 400 KTL kaplama pik döküm serbest flanşlar.
Mil paslanmaz çelik 1.4057 (AISI 431)
Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
EPDM O-ring contası (talep üzerine FKM conta)
Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Agresif akışkanlar için
Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4404 (AISI 316L)
Pompa gövdesi: Akışkanla temas eden tüm parçalar paslanmaz çelik döküm 1.4409 (AISI 316L); Helix V 22 için EN-GJL 250/Helix V 36-52 için EN-GJS 400 KTL kaplama pik döküm serbest flanşlar.
Temel plakası paslanmaz çelik 1.4301 (AISI 304)
Mil paslanmaz çelik 1.4404 (AISI 316L) veya 1.4462 (AISI 318LN) (modele bağlı)
Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
FKM O-ring contası (talep üzerine EPDM conta)
Basınç gömleği paslanmaz çelik 1.4404 (AISI 316L)
Tasarım
Pompalar talep üzerine belli durumlara uyarlanabilir (örn. motor koruması, motor verimlilik derecesi IE4, VdS sertifikalı Wilo-Helix pompalar, ATEX, genişletilmiş ortam sıcaklığı aralıkları).
Helix ürün serisi, entegre edilmiş bir frekans konvertörü ile de temin edilebilir
Тeslimat kapsamı
Helix V yüksek basınçlı santrifüj pompa
Montaj ve kullanma kılavuzu
Helix V 2 – 16 (oval flanşlı PN 16 modeli): Paslanmaz çelik karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar
