Özellikler/Ürün avantajları
Çalışma noktası uyarlanmış hidrolikler, enerji tasarruflu bir işletim sağlar
Her uygulama durumunda güvenilir işletim için özel konfigüre edilebilir motorlar ve malzemeler
ACS ruhsatlı içme suyu tipi
Yüksek güç yoğunlukları için soğutma kılıflı (CoolAct teknolojisi) motorlar
Bakımı kolay, yeniden sarılabilir motorlar
Basınç gömleğinde hidrofor sistemi olarak kullanım
Verimlilik derecesini artırmak için hidrolik Ceram CT ile kaplanabilir
Çökeltileri önlemek ve uzun bir kullanım ömrünü garanti etmek için isteğe bağlı olarak Ceram CP kaplama temin edilebilir
Konstrüksiyon

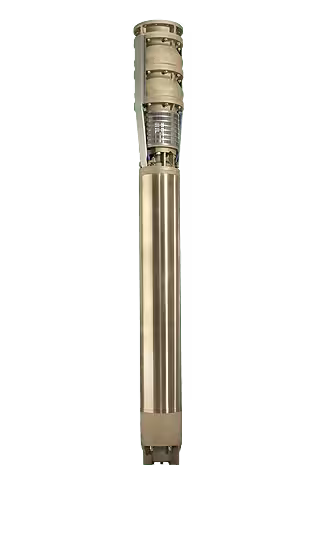

Dikey ve yatay montaj için, parçalı yapım şekli, çok kademeli 14...24" dalgıç motorlu pompa
Uygulama
Sondaj deliklerinden ve sarnıçlardan kullanma suyu ve su temini
Kullanma suyu temini
Belediye hattından su temini
Yağmurlama ve sulama
Basınç yükseltme
Endüstriyel uygulamalarda ve su kontrolü için su basma
Jeotermik enerji kullanımı
Offshore alanında kullanma
Donanım / işlev
Radyal veya yarı aksiyal çarklı çok kademeli dalgıç motorlu pompa
Hidrolik ve motor güç ihtiyacına göre serbest yapılandırılabilir özelliktedir
Entegre edilebilir çekvalf (tipine bağlı)
Doğrudan veya yıldız-üçgen marş için trifaze akım motor.
Hava geçirmez döküm motorlar
Yeniden sarılabilir motorlar
Tip kodlaması
Örnek: Wilo-EMU K 146.1 S-4 + NU 122T-2/90
Hidrolik: K 146S
K 146 Hidrolik
0.1 Yüksek kademeli malzeme modeli
S Opsiyon: Çark traşlanmış
4 Kademe sayısı
Motor: NU 122T-2/90
NU Dalgıç motor
122 Yapı boyutu (5… , 6… = 6"; 7…, 8… = 8"; 9… = 10"; 12… = 12"; 16… = 16"; 21… = 21")
T Opsiyon: Motor dolumu - Kullanma suyu
2 Kutup sayısı
90 Paket uzunluğu

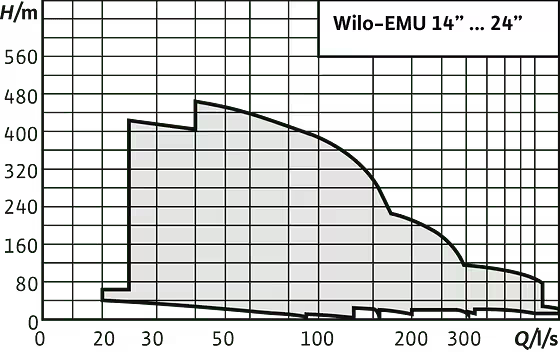

Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
İşletim tipi su altında: S1
Maks. akışkan sıcaklığı (daha yüksek ısılar talep üzerine):
NU 5... / NU 6… / NU 7… / NU 811 = 30 °C
NU 801 / NU 9... / NU 12.. / NU 16… / U… = 20 °C
Motordaki en düşük akış:
NU 5... / NU 7... = 0,16 m/sn
NU 611 = 0,1 - 0,5 m/sn
NU 811 = 0,5 m/sn
NU 801 / NU 9... / NU 12… / NU 16… / U... = 0,1 m/sn
Maks. kum oranı: 35 g/m3
Maks. marş işlemi sayısı: 10/saat
Maks. daldırma derinliği:
NU 5…, NU 7… = 350 m
NU 611, NU 811 = 100 m
Diğer motorlar = 300 m
Koruma sınıfı: IP68
Frekans konvertörü için regülasyon alanı:
NU 5... / NU 6… / NU 7… / NU 811 / U 21… = 30-50 Hz
NU 801 / NU 911 / NU 12… / NU 16… (2-polig) = 25-50 Hz
NU 801 / NU 911 / NU 12… / NU 16… (4 kutuplu) = 30-50 Hz
Tasarım
Dikey ve yatay montaj için dalgıç motorlu pompa.
Hidrolik
Radyaldan yarı aksiyala kadar hidrolikli çok kademeli dalgıç motorlu pompa EN-GJL veya EN-GJS 'den gövde parçaları veya 2K kaplamalı veya G-CuSn10, G-CuSn10 veya NiAl-Bz'dan çarklar.
Dişli bağlantı (K 12...'ye kadar) veya flanşlı bağlantı olarak basınç bağlantısı. K 12..., K 14… tiplerinde, basma ağzı yerine bir çekvalf takılabilir. Diğer tiplerde bir çekvalfin montajı doğrudan basınç çıkışına yapılabilir.
Motor
Doğrudan veya yıldız-üçgen marş için trifaze akım motoru. Sızdırmaz, boya yalıtımı sargılı hava geçirmez dökümlü motor, reçineye batırılmış (NU 5…, NU 7…) veya PVC yalıtım sargılı (NU 611, NU 8…, NU 9…, NU 12…, NU 16…, U…) yeniden sarılabilir motor.
Standardize edilmiş pompa bağlantısı. Motor milinin salmastrası, komple silisyum-karbidden bir mekanik salmastra (NU… ürün serilerinden) veya mil keçeleri (U… ürün serisinden) sayesinde sağlanır. Kendinden yağlanan motor yatağı. Yüksel aksiyal yükleri taşıyabilmek için, devirme segmentleri olan aksiyal yatak. Eksi aksiyal itiş, karşı aksiyal yatak tarafından karşılanır.
NU 5…-, NU 7…-, NU 801…-, NU 9…-, NU 12…- ve NU 16… ürün serisi motorları, bir su-glikol karışımı ile, NU 611 ve NU 811 ürün serisi motorları, bir su-gliserin karışımı ile doldurulmuştur. NU 611-, NU 8…-, NU 9…-, NU 12… ve NU 16…-ürün serisi motorları alternatif olarak kullanma suyu (T modeli) ile doldurulabilir. U… ürün serisi motorları, genel olarak içme suyu ile doldurulmalıdır. Frekans konvertörü işletimine izin verilir (SF 1.1)
Soğutma
Motorun soğutulması akışkan madde tarafından sağlanır. Motor daima su altında olarak işletilmelidir. Maks. akışkan sıcaklığı ve en düşük akış hızı limit değerlerine uyulmalıdır. Dikey kurulum isteğe göre soğutma ceketiyle veya soğutma ceketi olmadan yapılabilir. Yatay kurulumda üniteye destek sağlamak için yatak taşıyıcılar kullanılmalıdır. Giriş akışının düzeltilmesi için bir türbülans engelleme plakası ve soğutma ceketi kullanılabilir.
Basınç gömleği
Basınç gömleği, ünitenin boru hattı sistemine doğrudan monte edilmesini sağlar. Standart olarak buraya bir çekvalf takılmaz. 559 mm basınç gömleği çapından itibaren, maks. giriş basıncı 10 bar veya 5 bar 'dır.
Тeslimat kapsamı
Hidrolik + motor hazır monte edilmiştir
Kullanma suyu izni ile bağlantı kablosu, kablo kesiti ve uzunluğu standart ürün olarak veya müşterinin isteğine göre
Montaj ve kullanma kılavuzu
Opsiyonlar
Özel malzemeler
ACS ruhsatlı içme suyu tipi
60 Hz model
Termik motor kontrolü için PT100 sensör
Aksesuarlar
Soğutma ceketi boruları
Basınç gömleği
Yatak taşıyıcısı ve türbülans engelleme plakası
Çek valf
Geçişler
Kumanda cihazları
Sentetik maddeden kablo bağlantı montaj seti
