Zemine yakın montaj sayesinde, çökeltilerin engellenmesiyle havuz boşaltması sırasında düşük temizleme külfeti
• Optimize edilmiş hidrolik sayesinde düğümlenmesi zayıf ve güvenilir işletim
• En düşük kavitasyon eğilimli paslanmaz çelik ince döküm pervanelerin uygulanmasıyla aşınması zayıf
• Yüksek çalışma süreleri de dahil, çeşitli uygulamalarda çok yönlü kullanım olanakları
• Çeşitli kurulum olanakları ve aksesuarlarla yüksek esneklik
Konstrüksiyon

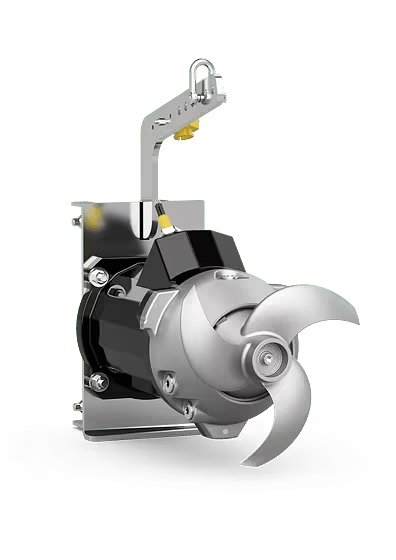

Sürekli veya fasılalı işletmede, hızlı çalışan, doğrudan tahrikli dalgıç motorlu karıştırma düzeni.
Uygulama
Yağmur suyu taşma havuzu
Pompa çukuru
Karıştırma ve dengeleme havuzu
Özel uygulamalar
Sıvılar
Ticari ortamlarında aşağıdaki akışkanların süspansiyon halinde tutulması ve homojenleştirilmesi için:
Proses atık suyu
Foseptik içeren atık sular
Kirli su (düşük miktarda kum ve çakıl ile)
Donanım / işlev
Bimetal sensörlü termik motor denetimi
Frekans konvertörlü işletme mümkündür
Tip kodlaması
Örnek: Wilo-Flumen OPTI-TR 30-1.145-4/16Ex S17
Flumen Dalgıç motorlu karıştırma düzeni, yatay
OPTI-TR Ürün serisi: Standart asenkron motorlu karıştırma düzeni
30 x10 = mm cinsinden pervane nominal çapı
1 Yapı örneği
145 d/dak cinsinde pervane nominal devir sayısı
4 Kutup sayısı
16 x10 = mm cinsinde stator paketi uzunluğu
Ex Ex onaylı
S17 Özel pervane için pervane kodu (standart pervanede yoktur)
Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
Akışkan sıcaklığı: 3 ... 40 °C (37 ... 104 °F)
İşletim tipi, su altında: S1
Koruma sınıfı: IP68
Yalıtım sınıfı: H
Maks. kumanda sıklığı: 15/saat
Maks. daldırma derinliği: 20 m (66 fit)
Malzemeler
Motor gövdesi: 1.4408 (ASTM A 351) veya EN-GJL-250 (ASTM A48 Class 35/40B)
Salmastra gövdesi: 1.4408 (ASTM A 351)
Yalıtım:
Motor tarafı: SiC/SiC veya NBR (Nitril)
Akışkan tarafı: SiC/SiC
Pervane: 1.4408 (ASTM A 351)
Tasarım
Pervane
Monoblok malzemeden üretilmiş, pervane nominal çapı 200 mm ila 400 mm olan, 2 veya 3 kanatlı pervane. Geriye doğru bükülmüş olan akış geliş kenarı sayesinde düğümlenmeyen pervane geometrisi.
Motor
Sürekli yağlanan büyük boyutlu rulmanlı yataklı, yüzey soğutmalı, trifaze alternatif akım modeli dalgıç motoru. Motor sargısında bir sıcaklık denetimi donanımı mevcuttur. Motor ısısı, motor gövdesi üzerinden doğrudan çevredeki akışkana iletilir. Bağlantı kablosu ağır mekanik kullanıma yönelik tasarlanmış, akışkana karşı basınçlı su sızdırmayacak şekilde mühürlenmiş ve uzunlamasına su sızdırmayacak şekilde dökülmüştür. Bağlantı kablosu standart olarak açık uçlara ve 10 m (33 ft) uzunluğa sahiptir.
Yalıtım
Çift mil yalıtımlı, büyük hacimli yalıtım haznesi. Yalıtım haznesi beyaz yağ ile doldurulmuştur ve akışkan tarafındaki yalıtımda oluşan olası sızıntıları absorbe eder. Akışkan taraflı korozyona karşı dirençli ve korozyona dirençli bir mekanik salmastra kullanılmaktadır. Motor tarafında yalıtım, radyal mil salmastrası veya mekanik salmastra ile sağlanır.
Тeslimat kapsamı
Entegre pervaneli ve bağlantı kablolu dalgıç motorlu karıştırma düzeni
Kurulum türüne bağlı olarak aksesuar takılı
Montaj ve kullanma kılavuzu
Opsiyonlar
Sıcaklık regülatörü ve sınırlayıcısı şeklinde termik motor denetimi
PTC sensörlü termik motor denetimi
Motor tipine ve motordaki yüklenmeye bağlı olarak 60 °C (140 °F) akışkan sıcaklığına kadar
Yalıtım haznesi denetimi
ATEX, FM ve IEC-Ex uyarınca Ex onayı
Pik döküm gövde parçaları için ceram kaplama
Aksesuarlar
Duvar ve zemine sabitleme konsolu
Alçaltma düzeneği
Yardımcı kaldırma düzeneği
Kaldırma halatını emniyete almak için halat babası
Tahdit kelepçesi
Ek halat germe sistemi
Bağlantı ankrajlı sabitleme setleri
