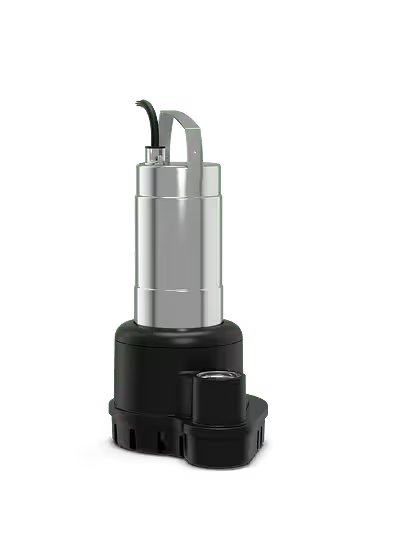

Çok çeşitli akışkanlar için esnek kirli su pompası.
Wilo-Padus UNI, ticari amaçla kullanılan küçük binalardaki kirli su taşıma işlemlerine yönelik ideal bir başlangıç modelidir. Pompa taşınabilir veya pompa bacası içinde esnek şekilde kullanılabilir. Korozyon oluşmayan kompozit malzemeden oluşan bir hidrolik sayesinde çeşitli akışkanlara yönelik evrensel kullanımda yüksek güvenirlik sağlanır. Düşük ağırlığı, entegre bir kondansatör ve bir dişli bağlantı sayesinde montajı oldukça kolaydır. Çift mekanik salmastra ve büyük yalıtım haznesi sayesinde uzun bakım aralıkları sağlanır. En önemli komponentlere doğrudan erişim sayesinde bakım rahatça gerçekleştirilebilir. Wilo-Control kumanda cihazları sayesinde Wilo-Padus UNI pompanın, mevcut BMS sistemlerine bağlanması da mümkündür.
Özellikler/Ürün avantajları
Geniş kapsamlı uygulamalar ve çeşitli akışkanlar için korozyonsuz hidrolik sayesinde üstün güvenilirlik
Düşük ağırlık, alternatif akım motorunda entegre kondansatör ve dişli bağlantı sayesinde kolay montaj
Yalıtım haznesine ve pompa gövdesine doğrudan erişim sayesinde hızlı bakım
Çift mekanik salmastra ve büyük hacimli yalıtım haznesi sayesinde uzun bakım aralıkları
Entegre pislik tutucu sayesinde tıkanmaya karşı korumalı
Konstrüksiyon
Aralıklı işletimde sabit ve taşınabilir ıslak kurulum için dalgıç motorlu pompa.
Sıvılar
Ticari ortamlarında aşağıdaki akışkanların tahliyesi için:
Foseptik içermeyen atık sular
Kirli su (düşük miktarda kum ve çakıl ile)
Kirli su, pH değeri >4,5 olan zayıf asitler
Rexa UNI dalgıç motorlu pompalar... B/ ve Rexa UNI ... K/ ayrıca aşağıdaki akışkanların tahliyesi için de uygundur:
Göl ve deniz suyuNaCl (sofra tuzu) içeriği: 20 °C'ye kadar maks. 30 g/l
Olimpik havuz suyu, maks. klorür içeriği: 400 mg/l
Kirli su, pH değeri >3,5 olan zayıf asitler
(DIN) EN 12050 uyarınca atık su drenajı
Pompalar EN 12050-2 normunun gereksinimlerini karşılamaktadır.
Donanım / işlev
Bimetal sensörlü termik motor denetimi
Kendiliğinden devreye giren termik motor denetimli monofaze alternatif akım motoru
Entegre kondansatörlü monofaze alternatif akım motoru
Motor koruma fişli trifaze alternatif akım motoru (P ve A modeli)
Takılı şamandıra şalteri (A modeli)
Tip kodlaması
Örnek: Wilo-Padus UNI M05B/T15-540/A
Padus Kirli su dalgıç motorlu pompa
UNI Ürün serisi
M Açık çok kanallı çark
05 Basınç bağlantısı nominal çapı
B Model:
Yok = Standart model
B = V4A model
K = V4A model ve soğutma ceketli
T Elektrik şebekesi bağlantısı modeli:
M = 1~
T = 3~
15 /10 = nominal güç P, kW cinsinde
5 Elektrik şebekesi bağlantısı frekansı: 5 = 50 Hz, 6 = 60 Hz
40 Ölçüm voltajı kodu
A Ek elektrik donanımı:
Olmadan = açık kablo ucu ile
P = fişli
A = şamandıra şalterli ve fişli
VA = dikey şamandıra şalterli ve fişli
Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz ya da 3~400 V, 50 Hz
Su altında işletim tipi: S1
Su altından çıkarılmış işletim tipi:
Padus UNI ...: S2-15 dk., S3 %10
Padus UNI ... B/ ...:S2-15 dk., S3 %10
Padus UNI ... K/ ...:S1
Koruma sınıfı: IP68
Yalıtım sınıfı: F
Akışkan sıcaklığı: 3 ... 40 °C (37 ... 104 °F)
Maks. akışkan sıcaklığı: 3 dk. için 60 °C (140 °F)
Malzemeler
Wilo-Padus UNI M ...
Hidrolik gövde: PP-GF30
Çark: PP-GF30
Motor gövdesi: 1.4301 (AISI 304)
Soğutma ceketi: −
Mil ucu: 1.4401 (AISI 316)
Pompa tarafında yalıtım: SiC/SiC
Yalıtım, motor tarafı: C/Cr
Yalıtım, statik: NBR (Nitril)
Wilo-Padus UNI M ... B/ ...
Hidrolik gövde: PP-GF30
Çark: PP-GF30
Motor gövdesi: 1.4401 (AISI 316)
Soğutma ceketi: −
Mil ucu: 1.4401 (AISI 316)
Pompa tarafında yalıtım: SiC/SiC
Yalıtım, motor tarafı: C/Cr
Yalıtım, statik: NBR (Nitril)
Wilo-Padus UNI M ... K/ ...
Hidrolik gövde: PP-GF30
Çark: PP-GF30
Motor gövdesi: 1.4401 (AISI 316)
Soğutma ceketi: 1.4401 (AISI 316)
Mil ucu: 1.4401 (AISI 316)
Pompa tarafında yalıtım: SiC/SiC
Yalıtım, motor tarafı: C/Cr
Yalıtım, statik: NBR (Nitril)
Tasarım
Padus UNI M ... /M .../P
Açık çok kanallı çark ve dikey dişli bağlantılı kirli su pompası. Hidrolik gövde ve çark kopolimerden imal edilmiştir. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli, yüzey soğutmalı 1~ motor. Çift yalıtımlı, yağ dolu yalıtım haznesi. Paslanmaz çelik motor gövdesi. Yerleşik topraklı fişli çözülebilir bağlantı kablosu.
Padus UNI M ... /M .../A ve Padus UNI M ... B/M .../A
Açık çok kanallı çark ve dikey dişli bağlantılı kirli su pompası. Hidrolik gövde ve çark kopolimerden imal edilmiştir. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli, yüzey soğutmalı 1~ motor. Çift yalıtımlı, yağ dolu yalıtım haznesi. Paslanmaz çelik motor gövdesi. Şamandıra şalterli ve topraklı fiş takılı çözülebilir bağlantı kablosu.
Padus UNI M ... /M .../VA
Açık çok kanallı çark ve dikey dişli bağlantılı kirli su pompası. Hidrolik gövde ve çark kopolimerden imal edilmiştir. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli, yüzey soğutmalı 1~ motor. Çift yalıtımlı, yağ dolu yalıtım haznesi. Paslanmaz çelik motor gövdesi ve yerleşik dikey şamandıra şalter. Yerleşik topraklı fişli çözülebilir bağlantı kablosu.
Padus UNI M ... K/M .../A
Açık çok kanallı çark ve dikey dişli bağlantılı kirli su pompası. Hidrolik gövde ve çark kopolimerden imal edilmiştir. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli 1~ motor (ceketli soğutma). Çift yalıtımlı, yağ dolu yalıtım haznesi. Motor gövdesi ve soğutma ceketi paslanmaz çelikten imal edilmiştir. Şamandıra şalterli ve topraklı fiş takılı çözülebilir bağlantı kablosu.
Padus UNI M ... /T .../A
Açık çok kanallı çark ve dikey dişli bağlantılı kirli su pompası. Hidrolik gövde ve çark kopolimerden imal edilmiştir. Termik motor denetimli, yüzey soğutmalı 3~ motor. Çift yalıtımlı, yağ dolu yalıtım haznesi. Paslanmaz çelik motor gövdesi. CEE fişine sahip çözülebilir bağlantı kablosu. CEE fişine bağlı şamandıra şalter ve termik motor denetimi.
Padus UNI M ... /T ... ve Padus UNI M ... B/T ...
Açık çok kanallı çark ve dikey dişli bağlantılı kirli su pompası. Hidrolik gövde ve çark kopolimerden imal edilmiştir. Termik motor denetimli, yüzey soğutmalı 3~ motor. Çift yalıtımlı, yağ dolu yalıtım haznesi. Paslanmaz çelik motor gövdesi. Açık kablo uçlu çözülebilir bağlantı kablosu.
Padus UNI M ... K/T ...
Açık çok kanallı çark ve dikey dişli bağlantılı kirli su pompası. Hidrolik gövde ve çark kopolimerden imal edilmiştir. Termik motor denetimli 3~ motor (ceketli soğutma). Çift yalıtımlı, yağ dolu yalıtım haznesi. Motor gövdesi ve soğutma ceketi paslanmaz çelikten imal edilmiştir. Açık kablo uçlu çözülebilir bağlantı kablosu.
Тeslimat kapsamı
Padus UNI M ...
Pompa
Montaj ve kullanma kılavuzu
Padus UNI M ... KIT
Pompa
2½ inç boru tesisatı için adaptör seti:
2 inç (iç vida dişi) ila 2½ inç (dıştan dişli) dişli flanşBasma ağzına vidalanır. Basma ağzının bağlantı ölçüsü: +46 mm.
2½ inç boru için lastik rondelaİç çap: 75 mm, 2 adet boru kelepçesi dahil.
Montaj ve kullanma kılavuzu
Aksesuarlar
Sabit kablo uzunluklu bağlantı kabloları:
1~ motor: maks. 30 m'ye (98 ft) kadar.
3~ motor: maks. 50 m'ye (164 ft) kadar.
Islak kurulum için asma düzeneği
Seviye kumandaları
Sabitleme aksesuarları ve zincirler
Kumanda cihazları, röleler ve fişler
