Özellikler/Ürün avantajları
Enerji tasarruflu işletme için E3/IE4 motor teknolojisi
Optimize edilmiş verimlilik dereceleri sayesinde daha düşük ömür boyu maliyet
Dönme yönünden bağımsız, akışkan zorunlu olarak etrafından dolandırılan mekanik salmastra
Değiştirilebilir boyun halkaları
Sürekli yağlanan, geniş boyutlandırılmış bilyeli yatak
Düşük NPSH değerleri, ideal kavitasyon özellikleri
Konstrüksiyon

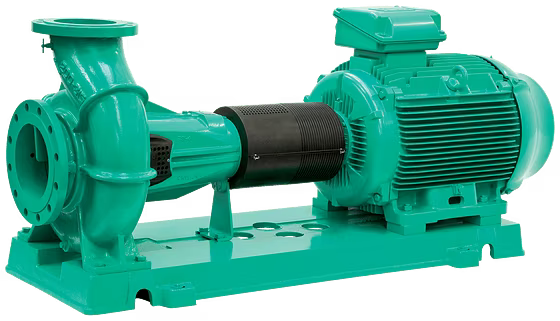

Eksenel emişli, temel plakaya monteli, tek kademeli alçak basınçlı santrifüj pompa
Uygulama
Isıtma suyu pompalanması (VDI 2035'e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.
Sulamada, bina teknolojisinde, genel endüstri, santraller vb. uygulamalar.
Donanım / işlev
Tek kademeli alçak basınç blok tip santrifüj pompası, kaplinli, kaplin korumalı, motor ve temel plakalı
Mekanik salmastra veya salmastra kutusu
Tip kodlaması
Örnek NLG 200/315-75/4
NLG Ürün serisi tanımı: Norm pompası
200 Basma ağzının nominal çapı DN
315 Çarkın nominal çapı [mm]
75 Nominal motor gücü P2 [kW]
4 Kutup sayısı
Teknik veriler
İzin verilen sıcaklık aralığı -20°C ila +120°C
Elektrik şebekesi bağlantısı 3~400 V, 50 Hz
Koruma sınıfı IP55
Nominal çap DN 150 ila DN 300
Maks. işletme basıncı 16 bar
Malzemeler
Pompa gövdesi ve baskı kapağı: EN-GJS-500-7
Yatak taşıyıcısı EN-GJL-250
Çark: EN-GJL-250(özel model: G-CuSn10)
Mil: 1.4028
Sabit aşınma halkası: G-CuSn10
Mekanik salmastra: AQ1EGG(diğer mekanik salmastralar talep üzerine temin edilebilir)
Tasarım
Proses tasarımında yatak braketli ve değiştirilebilir sabit aşınma halkasına sahip tek kademeli yatay salyangoz gövdeli pompa
EN 12756 normuna uygun mekanik salmastralar veya salmastra kovanı ile mil yalıtımı
Döküm ayaklı salyangoz gövdeli pompa. Pompa milini, kalın gres sürülmüş bilyalı rulmanla yerleştirme
Ara manşonlu mil kapli
Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu
Serbest mil uçlu pompa veya
Pompa, temel plaka üzerinde, kaplinli ve kaplin korumalı veya
elektro motor ile birlikte temel plaka üzerine tamamen monte edilmiş pompa
Opsiyonlar
Diğer malzemeler ve modeller talebe bağlı
Başka voltajlar ve frekanslar talep edilmesi halinde mümkündür
