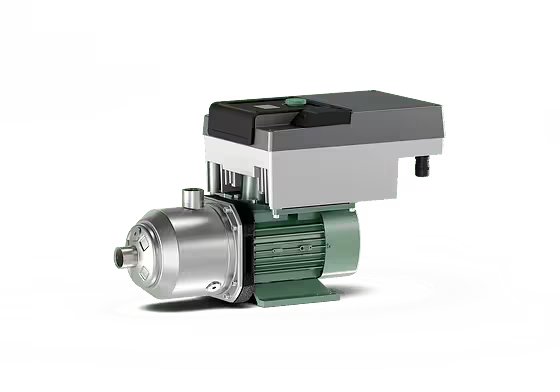

Verimli, işlevsel, güvenilir yatay çok kademeli pompa
Wilo-Medana CH3-LE verimliliği yüksek IE5 EC motoru, yeni konvertörü ve güvenilir Medana CH1 hidroliği bulunan yeni nesil yatay çok kademeli pompalardır.
Entegre regülasyon modlarının yanı sıra ikiz pompa yönetimi ve kuru çalışma algılaması gibi çeşitli işlevleriyle kapsamlı işlevselliğe sahiptir.
CIF modülü sayesinde hem uzaktan erişim sağlanabilir hem ağ ve sistemlerle bağlantı kurulabilir. 2 inç renkli LCD ekran üzerinden sezgisel menü kullanımı ve net açıklamalar sayesinde kolayca kullanılabilir.
Kompakt ve sağlam tasarımı sayesinde hem içme suyu uygulamalarında hem -15 ila +50 °C ortam sıcaklıklarında kullanılabilir. Bu sayede ticari alan için çok geniş bir kullanım yelpazesi sunar.
Özellikler/Ürün avantajları
Verimliliği yüksek IE5 EC motoru, yeni nesil konvertörü ve güvenilir hidroliği sayesinde daha düşük enerji tüketimi
Entegre kontrol modlarının (dp-v, dp-c, p-v, p-c, n-cont, PID) yanı sıra ikiz pompa yönetimi ve kuru çalışma algılaması gibi çeşitli işlevler
2 inç renkli LCD ekran, kumanda tuşları ve net açıklamaları sayesinde kolay montaj ve devreye alma
Tüm kontrol modlarında ve işlevlerde parametrelerin görünebilmesi ve ayarlanabilmesi sayesinde pompa işletimi sırasında yüksek şeffaflık
CIF modülü üzerinden uzaktan erişim ve bağlantı özelliği
Paslanmaz çelik pompa malzemesiyle sağlam pompa tasarımı
-15 ila +50 °C ortam sıcaklıklarını kapsayan daha geniş kullanım aralığı
Konstrüksiyon
Inline bağlantısı ve IEC 60034-30-2 uyarınca IE5 enerji verimliliği sınıfında yer alan elektronik ayarlı EC motoru bulunan, verimliliği yüksek, normal emişli yüksek basınçlı santrifüj pompanın yatay modeli
Uygulama
Su temini ve basınçlandırma
Endüstriyel sirkülasyon sistemleri
Proses suyu
Kapalı soğutma devreleri
Isıtma
Yıkama sistemleri
Sulama
Donanım / işlev
2 inç renkli LCD ekran
Menüde gezinme ve manuel pompa ayarı için geri gitme işlevli, yumuşak düğmeli Wilo yeşil düğme teknolojisi
Yeşil LED pompa durumunu gösterir
Mavi LED pompanın bir arayüz üzerinden harici olarak regüle edildiğini gösterir
Korozyona dirençli malzemeden çarklar, ana çarklar ve kademe gövdesi
İşletim tipleri
Sabit basınç p-c
Sabit fark basıncı ∆p-c
Değişken basınç p-v
Değişken fark basıncı ∆p-v
Sabit devir sayısı p-c
PID regülasyonu
Analog giriş
IN (AI 1): Giriş, sensör sinyali 4 – 20 mA, 0 – 10 V, 0 – 20 mA veya 2 – 10 V
IN (AI 2): Giriş, hedef değer 0 – 20 mA, 0 – 10 V, 4 – 20 mA veya 2 – 10 V
Dijital giriş IN (DI 1)
Harici Kapalı
Su eksikliği ikili giriş ile tespit edilir
İşlevler
Maksimum basınç sınırının tespiti
Minimum basınç sınırının tespiti
Emiş sensörüyle su eksikliği tespiti
Sıfır miktar testi (açık devre)
No-Flow Stop (kapalı devre)
Kuru çalışma algılaması
Fark basıncı sensörüyle debi hesabı
Pompa yoklama
Hata ve uyarı kodları
Aşırı yük koruması
PLR, LON, BACnet MS/TP, Modbus RTU, CANopen, Ethernet Multi-protocol (Modbus TCP, BACnet/IP) Wilo CIF modülleri için bina otomasyonu bağlantısı soket girişi
İkiz pompa yönetimi (2 × tekli pompa)
Ana/yedekli işletim
24 saat sonra pompa değişimi ana/yedekli işletim veya otomatik arızada değiştirme fonksiyonu
Wilo Net üzerinden kablo bağlantısı
Tip kodlaması
Örnek: Medana CH3-LE.407-1/E/1/10T
Medana Çok kademeli santrifüj pompa
CH3 C = Ticari ürün serisi
H = Yatay pompa Ürün serisi sınıfı (1 = başlangıç sınıfı, 3 = standart sınıf, 5 = premium sınıf)
LE L = Uzun mil
E = Elektronik kumanda 4
m3/saat cinsinden hacimsel debi 07
Çark adedi 1
Pompa malzemesi
1 = Pompa gövdesi 1.4301 paslanmaz çelik + hidrolik 1.4307 (AISI 304L)
2 = Pompa gövdesi 1.4409 paslanmaz çelik + hidrolik 1.4404 (AISI 316L)
E Conta türü E = EPDM
V = FKM 1
Elektrik beslemesi fazları
1 = Monofaze
3 = Trifaze
10 Maks. işletme basıncı, bar olarak
T Bağlantılar
T = Rakor bağlantılar
Teknik veriler
Elektrik bağlantısı:
1~ 220 V …230 V (+/-%10) 50 Hz/60 Hz; TN, TT, IT
3~ 380 V …440 V (+/-%10) 50 Hz/60 Hz; TN, TT, IT
Akışkan sıcaklığı aralığı:
EPDM contalarda -20 °C ile +120 °C arası
Viton contalarda -20 °C ile +90 °C arası
Azami işletme basıncı: 10 bar
Maks. besleme basıncı: 6 bar
Koruma sınıfı: IP55
Boru bağlantılarının nominal çapı: G1" ile G2" arasında, sıcaklığa (+50 °C) bağlı
Malzemeler
Çarklar, kademe bölmeleri ve pompa gövdesi paslanmaz çelik 1.4301/1.4404
Paslanmaz çelik 1.4301 veya 1.4404 mil
EPDM/FKM (Viton) conta
Mekanik salmastra: EPDM modeli: B karbon/silisyum karbür; FKM modeli: B karbon/silisyum karbür
Tungsten karbür/alüminyum oksit yatak
Alüminyum pompa ayakları
Тeslimat kapsamı
Medana CH3-LE çok kademeli santrifüj pompa
Montaj ve kullanma kılavuzu
Aksesuarlar
PLR/arayüz dönüştürücüsü bağlantısı için PLR CIF modülü
LONWORKS ağı bağlantısı için LON CIF modülü
CIF modülü BACnet
CIF modülü Modbus
CIF modülü CANopen
Ethernet CIF modülü
M12 RJ45 CIF Ethernet bağlantısı
Fark basınç seti 4–20 mA
Bağıl basınç seti 4–20 mA
