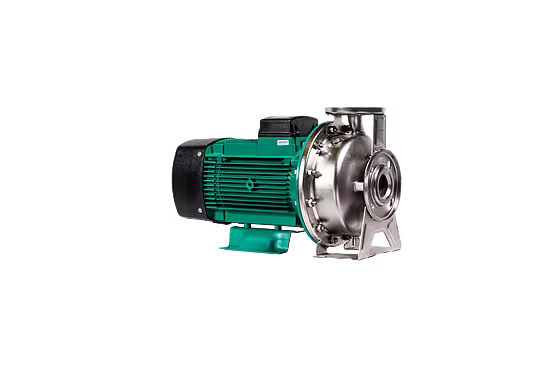

Tek kademeli Wilo-Atmos BST santrifüj pompası, sahip olduğu çok çeşitli hidrolik bileşenler ve motorlar sayesinde klima ve soğutma teknolojisi, su temini, basınçlandırma ve su arıtma alanlarındaki birçok uygulama için uygundur. Suyun yanı sıra aşındırıcı olmayan ve hafif aşındırıcı sıvıların pompalanması için kullanılabilir, ör. araba yıkama tesislerinde, endüstriyel soğutma tesisatlarında ya da tarımda sulama için. Paslanmaz çelik hidrolik bileşenler, korozyona yüksek seviyede dayanıklılık ve uzun servis ömrü sağlar. Blok tasarım ve pompa ayakları sadece montajı kolaylaştırmakla kalmaz aynı zamanda düşük seviyede titreşim ve gürültü ile çalışmaya da olanak sağlar. Modern pompa hidroliği ve standart olarak kullanılan IE3 motorlar enerji tasarrufu sağlar.
Özellikler/Ürün avantajları
En modern pompa hidroliği ve IE3 motor kullanımı sayesinde enerji tasarrufu
Farklı çark malzemeleri, birçok motor seçeneği ve çeşitli mekanik salmastralar sayesinde geniş bir uygulama yelpazesinde üniversal kullanım
Blok tasarım ve pompa ayakları sayesinde kolay montaj
Paslanmaz çelik hidrolik bileşenler sayesinde korozyona yüksek seviyede dayanıklılık ve uzun servis ömrü
Konstrüksiyon
Flanş veya dişli bağlantılı blok tipi kuru rotorlu pompa
Uygulama
Isıtma suyu (VDI 2035'e uygun), su-glikol karışımları ile ısıtma, soğuksu ve soğutma suyu sistemlerinde bulunan yıpratıcı madde içermeyen soğutma ve soğuk suların tahliyesi için.
Tip kodlaması
Örnek Atmos BST 32/160-1,1/2-V4
Atmos Ürün ailesi
BST (blok delikli) Ürün serisi
32 Basınç bağlantısı DN nominal çapı, mm cinsinden
160 Çark nominal çapı, mm cinsinden
1,1 Nominal motor gücü P2 kW biriminde
2 Kutup sayısı
-V1 3~230/400 V, 50 Hz
-V2 3~400/690 V, 50 Hz
-V4 1~230 V, 50 Hz
-H12 Pompa gövdesi 1.4408
Teknik veriler
İzin verilen sıcaklık aralığı –20 °C ila +120 °C
Elektrik şebekesi bağlantısı 1~230 V, 3~400 V, 50 Hz (diğerleri talep üzerine temin edilebilir)
Koruma sınıfı IP55
Nominal çap DN 25 ila DN 80
Maks. işletme basıncı 10 bar
Malzemeler
Pompa gövdesi: 1.4301, 1.4401
Çark: 1.4301, 1.4401
Pompa mili: 1.4301, 1.4401
Mekanik salmastra: B3Q1EF, B3Q1EG, diğer mekanik salmastralar talep üzerine temin edilebilir
Tasarım
Single-stage low-pressure centrifugal pump in monobloc design, with axial suction port and radially arranged pressure port with
Mechanical seal
Flange connection with pressure measuring connection R 1/8
IEC standard motor
Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu
