Özellikler/Ürün avantajları
Entegre edilmiş elektronik güç regülasyonu sayesinde enerji tasarrufu
Tak-çıkar özellikli IF modülleri ile bus iletişimi için opsiyonel arayüzler
Yeşil düğme teknolojisi ve ekran ile kolay kullanım
Entegre ikiz pompa yönetimi
Trip elektronikli entegre motor tam koruması (KLF)

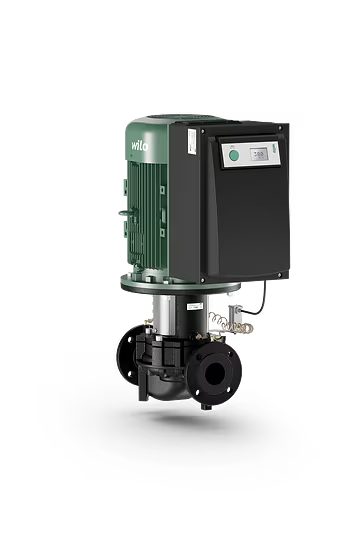

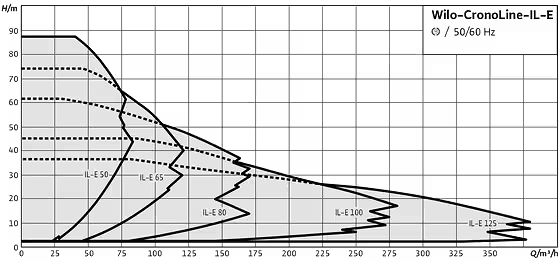

İnline yapı türünde, flanş bağlantılı ve otomatik güç uyarlamalı, elektronik ayarlı kuru rotorlu tekli pompa
Uygulama
Isıtma suyu tahliyesi (VDI 2035'e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.
Donanım / işlev
İşletim tipleri
Sabit fark basıncı için Δp-c
Değişken fark basıncı için Δp-v
PID-Control
Kontrol modu (n=sabit)
Manuel kumanda paneli
Yeşil düğme ve ekran
Manuel işlevler
Fark basıncı hedef değerinin ayarı
Devir ayarı (manuel kontrol modu)
İşletim tipi ayarı
Pompada AÇ/KAPAT ayarı
Tüm işletme parametrelerinin konfigürasyonu
Hata onaylama
Harici kumanda fonksiyonları
Kumanda girişi "Öncelik kapalı"
"Harici pompa değişimi" kumanda girişi (sadece çift pompalı işletimde etkindir)
Aktuatör işletimi (DDC) ve hedef değer uzaktan ayarı için analog giriş 0–10 V, 0–20 mA
Aktuatör işletimi (DDC) ve hedef değer uzaktan ayarı için analog giriş 2–10 V, 4–20 mA
Basınç sensörünün mevcut değer sinyali için analog giriş 0–10 V
Basınç sensörünün mevcut değer sinyali için analog giriş 2–10 V, 0-20 mA, 4–20 mA
Sinyal ve gösterge işlevleri
Genel arıza sinyali SSM
Toplu işletim bildirimi SBM
Veri alışverişi
IR çubuğu ile kablosuz veri alışverişi için kızılötesi arayüz
Bina otomasyonu ile bağlantıya yönelik Wilo IF modülleri için giriş yuvası (Modbus, BACnet, CAN, PLR, LON)
Güvenlik fonksiyonları
Entegre edilmiş trip elektronikli tam motor koruması
Erişim kilidi
İkiz pompa yönetimi (ikiz pompa ya da 2 x tekli pompa)
Ana/yedekli işletim (arızada otomatik değiştirme fonksiyonu)
Ana/yedekli işletim 24 saat sonra pompa değişimi
Paralel işletim
İlave işletimi (verimlilik derecesi optimize edilmiş pik yük açma ve devre dışı bırakma)
Tip kodlaması
Örnek IL-E 50/190-11/2-R1
IL-E Elektronik regülasyonlu Inline pompa
50 Boru bağlantısının nominal çapı DN
190 Nominal çark çapı
11 Nominal motor gücü P2 kW biriminde
2 Kutup sayısı
R1 Basınç sensörsüz model
Teknik veriler
İzin verilen ısı aralığı -20 °C ilâ +140 °C
Tmax. = +140 °C'ye kadar su pompalamak için mekanik salmastra. T ≤ +40°C'ye kadar %20 ila %40 oranında glikol katkısı yapılabilir. Glikol oranı >%40 ile maks. %50 arasında olan ve akışkan sıcaklığı > +40 °C ile maks. +120 °C arasında değişen su-glikol karışımları veya su haricindeki akışkanlar için alternatif bir mekanik salmastra takılmalıdır. Su-glikol karışımı kullanımı durumunda, genel olarak uygun mekanik salmastra ile bir S1 varyasyonunun kullanılması önerilir.
Elektrik şebekesi bağlantısı
3~440 V ±%10, 50/60 Hz
3~400 V ±%10, 50/60 Hz
3~380 V -%5+%10, 50/60 Hz
Ek önlemler olmaksızın elektromanyetik uyumluluğun sağlanması:
EN 61800-3:2018 uyarınca konutta kullanım için parazit yayını
EN 61800-3:2018 uyarınca sanayide kullanım için parazit mukavemeti
Koruma sınıfı IP55
DN 40 ile DN 200 arası nominal çap
Maks. işletme basıncı +120 °C'ye kadar 16 bar, +140 °C'ye kadar 13 bar
Malzemeler
Pompa gövdesi ve laterna: EN-GJL-250
Çark
Standart versiyon: EN-GJL-200
Özel model: Bronz CuSn 10
Özel model: Paslanmaz çelik 1.4408 (tipe bağlı)
Mil: 1.4122
Mekanik salmastra: AQEGG; diğer mekanik salmastralar istek üzerine temin edilir
Tasarım
Single-stage, low-pressure centrifugal pump in in-line design with
Mechanical seal
Flange connection
Lantern
Coupling
Drive with integrated electronic speed control
Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu
Opsiyonlar
Fark basıncı sensörü olmayan …-R1 varyantı
Bronz çarklı …-L1 varyantı (ek ücret karşılığında)
Paslanmaz çelik çarklı …-L4 varyantı (ek ücret karşılığında)
Küresel grafitli dökme demir gövdeli …-H1 varyantı (ek ücret karşılığında)
Aksesuarlar
3 Mounting brackets with fixation material for installation on a base
Wilo-IR-Stick
IF-Module PLR for connecting to PLR/interface converter
IF-Module LON for connection to the LONWORKS network
IF-Module BACnet
IF-Module Modbus
CAN IF-Module
VR-HVAC control system
Control system CCe-HVAC
Control system SCe-HVAC
Differential pressure sensor (DDG)
