Verimliliği yüksek Wilo-Flumen OPTI-RZP ürün serisi, atık suyun nitrifikasyon havuzundan tekrar denitrifikasyon havuzuna tahliyesinde işletim açısından güvenli ve tıkanmaya eğilimi olmayan sürekli işletim sağlar. Wilo'nun yeniden sirkülasyon pompaları, arıtma sistemlerinin enerji verimli ve yüke bağlı regülasyonunu desteklemek üzere bir frekans konvertörü ile devir sayısı regülasyonlu işletim için idealdir.
Özellikler/Ürün avantajları
Düşük tıkanmalı pervaneler ve tıkanmaya dayanıklı akış gövdesi sayesinde güvenilir sürekli işletim.
Paslanmaz çelik hassas döküm pervanelerin kullanımı sayesinde yüksek işletim güvenliği
Yüksek pompa verimliliği sayesinde enerji maliyetlerinin azaltılması
Farklı boru çapları ve debiler dikkate alınarak müşteriye özel tasarım
Frekans konvertörü ile işletim yoluyla sistem parametrelerine kolay adaptasyon
Alçaltma düzenekleri ve cıvatasız bağlantı sayesinde havuz doluyken bile kolay kurulum ve sökme
Mevcut montajlara adaptasyon sayesinde kolay değiştirme
Konstrüksiyon

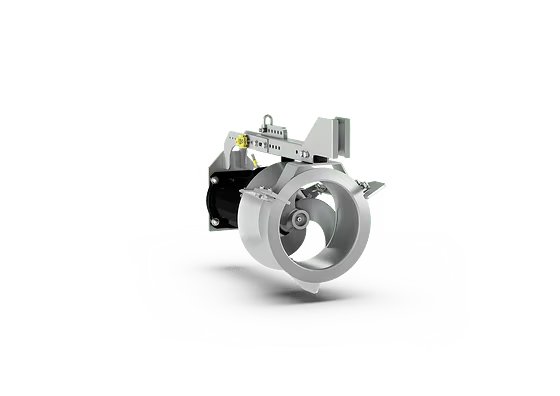

Yeniden sirkülasyon pompası: Dalgıç motorlu karıştırma düzeneği, doğrudan tahrikli, entegre akış gövdeli.
Uygulama
Biyolojik atık su arıtmada nitrifikasyon ve denitrifikasyon resirkülasyonu
Geri dönen çamurun aktif çamur havuzuna veya çamur arıtımına dönmesi
Su ürünleri yetiştiriciliği için su sirkülasyonu (balıkçılık)
Özel uygulamalar
Sıvılar
Ticari ortamlarında aşağıdaki akışkanların tahliyesi için:
Foseptik içeren atık sular
Geri dönen çamur
Proses suyu
Donanım / işlev
Bimetal sensörlü termik motor denetimi
Akış gövdesi
Frekans konvertörlü işletme mümkündür
Tip kodlaması
Örnek: Wilo-Flumen OPTI-RZP 40-1.95-6/24Ex S8
Flumen Dalgıç motorlu karıştırma düzeni, yatay
OPTI-RZP Ürün serisi: Standart asenkron motorlu yeniden sirkülasyon pompası
40 x10 = mm cinsinde pervane nominal çapı
1 Yapı örneği
95 d/dak cinsinde pervane nominal devir sayısı
6 Kutup sayısı
24 x10 = mm cinsinde stator paketi uzunluğu
Ex Ex onaylı
S8 Özel pervane için pervane kodu (standart pervanede yoktur)
Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
Akışkan sıcaklığı: 3 ... 40 °C (37 ... 104 °F)
İşletim tipi, su altında: S1
Koruma sınıfı: IP68
Yalıtım sınıfı: H
Maks. kumanda sıklığı: 15/saat
Maks. daldırma derinliği: 20 m (66 fit)
Malzemeler
Motor gövdesi: 1.4408 (ASTM A 351) veya EN-GJL-250 (ASTM A48 Class 35/40B)
Salmastra gövdesi: 1.4408 (ASTM A 351)
Yalıtım:
Motor tarafı: SiC/SiC veya NBR (Nitril)
Akışkan tarafı: SiC/SiC
Pervane: 1.4408 (ASTM A 351)
Tasarım
Hidrolik
Düğümlenmeyen pervane geometrili, monoblok malzemeden üretilmiş pervane. Kılavuz tırnağa ve iki flanş tırnağına sahip olan, tıkanmaya karşı dayanıklı akış gövdesi. Kılavuz tırnak, yeniden sirkülasyon pompası kaldırılıp indirilirken sorunsuz işlev sağlar. Yeniden ayarlanabilen flanş tırnakları basınç borusuna optimum merkezleme sağlar ve işletme basıcının yüksek olduğu durumlarda yeniden sirkülasyon pompasını dengeler.
Basınç borusuna doğrudan vidalama sağlayan flanş bağlantılı alternatif model.
Motor
Sürekli yağlanan büyük boyutlu rulmanlı yataklı, yüzey soğutmalı, trifaze alternatif akım modeli dalgıç motoru. Motor sargısında bir sıcaklık denetimi donanımı mevcuttur. Motor ısısı, motor gövdesi üzerinden doğrudan çevredeki akışkana iletilir. Bağlantı kablosu ağır mekanik kullanıma yönelik tasarlanmış, akışkana karşı basınçlı su sızdırmayacak şekilde mühürlenmiş ve uzunlamasına su sızdırmayacak şekilde dökülmüştür. Bağlantı kablosu standart olarak açık uçlara ve 10 m (33 ft) uzunluğa sahiptir.
Yalıtım
Çift mil yalıtımlı, büyük hacimli yalıtım haznesi. Yalıtım haznesi beyaz yağ ile doldurulmuştur ve akışkan tarafındaki yalıtımda oluşan olası sızıntıları absorbe eder. Akışkan taraflı korozyona karşı dirençli ve korozyona dirençli bir mekanik salmastra kullanılmaktadır. Motor tarafında yalıtım, radyal mil salmastrası veya mekanik salmastra ile sağlanır.
Тeslimat kapsamı
Entegre akış gövdeli ve bağlantı kablolu yeniden sirkülasyon pompası
Montaj ve kullanma kılavuzu
Opsiyonlar
Sıcaklık regülatörü ve sınırlayıcısı şeklinde termik motor denetimi
PTC sensörlü termik motor denetimi
Motor tipine ve motordaki yüklenmeye bağlı olarak 60 °C (140 °F) akışkan sıcaklığına kadar
Yalıtım haznesi denetimi
ATEX, FM ve IEC-Ex uyarınca Ex onayı
Pik döküm gövde parçaları için ceram kaplama
Aksesuarlar
Alçaltma düzeneği
Yardımcı kaldırma düzeneği
Kaldırma halatını emniyete almak için halat babası
Ek halat germe sistemi
Bağlantı ankrajlı sabitleme setleri
