Özellikler/Ürün avantajları
Verimlilik derecesi yüksek, lazer kaynaklı, en uygun 2D/3D hidrolik
Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
Akış ve gaz giderme optimizasyonlu hidrolik
Güçlendirilmiş, debi ve NPSH optimizasyonlu pompa gövdesi
Fazla yer kaplamayan, bakımı kolay kompakt yapı
Özellikle sağlam kaplin koruyucu

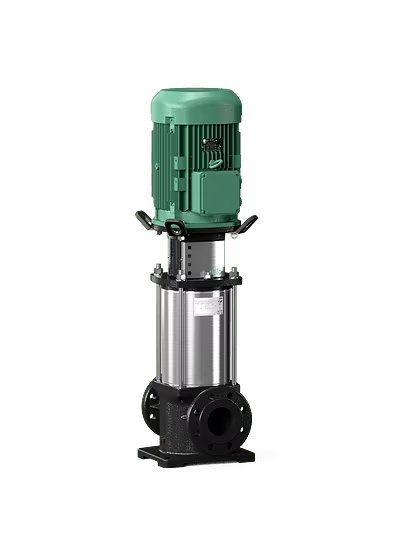

Normal emişli, yüksek verimliliği olan, Inline bağlantılı dikey model olarak çok kademeli yüksek basınçlı santrifüj pompa
Uygulama
Su temini ve basınçlandırma
Endüstriyel sirkülasyon sistemleri
Proses suyu
Kapalı soğutma devreleri
Yangın söndürme sistemleri
Yıkama sistemleri
Sulama
Donanım / işlev
Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
Tip kodlaması
Örnek: Helix FIRST V(F) 3606/2-5/25/E/KS/../400-50/-38FF265
Helix FIRST V(F) Inline yapı türüne sahip dikey yüksek basınçlı santrifüj pompa
(F) = VdS sertifikalı pompa modeli 36
Debi, m3/saat olarak 06
Çark adedi 2
Traşlanan çark adedi 5
Pompa malzemeleri 5 = Pompa gövdesi EN-GJL-250 (Kataforez kaplama) Hidrolik 1.4307 (AISI 304L)
25 Maks. işletme basıncı, bar olarak
16 = Helix FIRST V 2.. ila 16..: 16 bar: Oval flanş PN 16 Helix FIRST V 22.. ila 52..: 16 bar: DIN yuvarlak flanş PN 16
25 = Helix FIRST V 2.. ila 16.. -5/25/E/S/..: 16 bar: DIN yuvarlak flanş PN 25 Helix FIRST V 2.. ila 16.. -5/25/E/KS/..: 25 bar: DIN yuvarlak flanş PN 25 Helix FIRST V 22.. ila 52..: 25 bar: DIN yuvarlak flanş PN 25
30 = Helix FIRST V 2.. ila 52..: 30 bar: DIN yuvarlak flanş PN 40
E Conta türü E = EPDM
K Mekanik salmastra kartuş tipi
S Kaplin koruması, pompanın emiş ve basınç bağlantı ağzı ile aynı hat üzerindedir.
400 Bağlantı gerilimi, V olarak
50 Frekans, Hz olarak
-38FF265 Motor mili çapı – braket ölçüsü (Motorsuz pompa modeli)
..
Opsiyonel

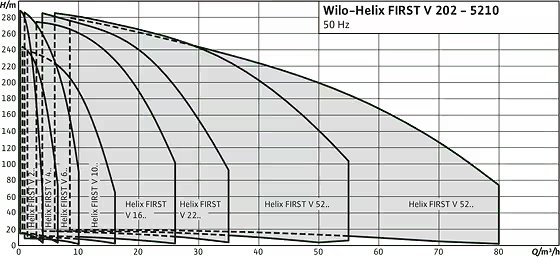

Teknik veriler
Elektrik bağlantısı: 3~400 V (±%10), 50 Hz
≤ 4 kW 230 V/400 V; Δ/Y
> 4 kW 400 V/690 V; Δ/Y
Akışkan sıcaklığı aralığı: -20 °C ila +120 °C
Azami işletme basıncı: 16, 25 veya 30 bar
Maks. giriş basıncı 10 bar
Koruma sınıfı: IP55
Maks. ortam sıcaklığı: -15 °C ila +50 °C
Helix FIRST V 2 – 16: Oval flanşlı PN 16, yuvarlak flanşlı PN 25/PN 40, ISO 2531 ve ISO 7005 standartlarına uygun
Helix FIRSTV 22 – 52: ISO 2531 ve ISO 7005 normlarına uygun olarak yuvarlak flanşlı PN 16/PN 25/PN 40
Malzemeler
Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
Pompa gövdesi EN-GJL-250, KTL kaplamalı
Mil paslanmaz çelik 1.4057 (AISI 304L)
Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
EPDM O-ring contası
Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Tasarım
Pompalar talep üzerine belli durumlara uyarlanabilir (örn. motor koruması, motor verimlilik derecesi IE4, VdS sertifikalı Wilo-Helix pompalar, ATEX, genişletilmiş ortam sıcaklığı aralıkları).
Тeslimat kapsamı
Çok kademeli yüksek basınçlı santrifüj pompa Helix FIRST V
Montaj ve kullanma kılavuzu
Helix FIRST V 2 – 16 (oval flanşlı PN16 modeli): Pik dökümden karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar
