Özellikler/Ürün avantajları
Akış ve ses optimizasyonlu tasarımı sayesinde az seslidir (çok kademeli santrifüj pompalar)
Geleceğe yol gösteren Rain-Control Hybrid tam elektronikli regülasyon cihazı sayesinde en yüksek işletim güvenliği sağlanır
Talebe uygun taze su takviyesi sayesinde yüksek tasarruf sağlar
Besleme pompası otomatik olarak kumanda edilir
Sistem/seviye kumandası düşük volt bölgesindedir
RAL GZ 994 Kalite kontrol Yönergelerine göre ruhsatlı
Ön hazne ve 2 kendiliğinden emişli pompa ile otomatik yağmur suyu geri kazanım sistemi
Uygulama
Ticari ve sınai olarak içme suyundan tasarruf etmek için sarnıç veya depolarla bağlantılı yağmur suyu uygulamalarına yönelik hibrid sistem.
Donanım / işlev

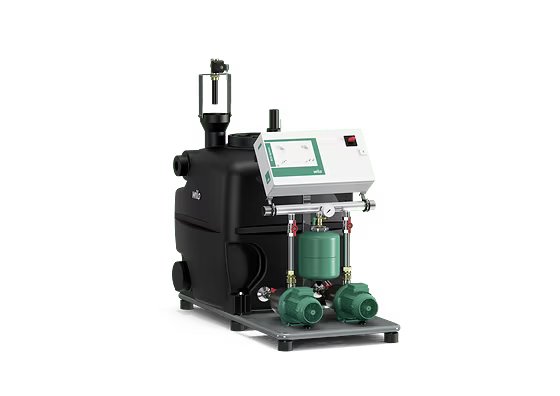

Bağlanmaya hazır, kompak yapım türünde modül
Komple elektrikli ve hidrolik devreleri bağlanmış ve salınım sönümleyicili temel plakaya monte edilmiştir. Bileşenleri:
MultiPress ürün serisinden 2 adet normal emişli, korozyonsuz, düşük ses seviyeli santrifüj pompa
Basınç tarafında toplayıcı borulama R 1 1/2, içinden akış prensipli 8 lt diyaframlı basınç tanklı verici ünitesi ve boşaltmalı kapatma düzeneği, manometre 0–10 bar
Emme ve basınç tarafındaki küresel vana ve çekvalf
Tüm bağlantılara sahip büyük hacimli hibrid hazne, sakinleştirilmiş su giriş düzenleri ve sifonlu taşma düzenli
RainControl Hybrid merkezi kumanda cihazı, kumanda elektronikli, 4–20mA basınç vericili ve alçak voltaj aralığında seviye kumandalıdır
İşletim ve arızaya ilişkin sinyaller
Sisteme düzgün kumanda edilmesi pompaların çevrimsel olarak değiştirilmesi ve pompalar dururken entegre bir test çalışması yapılması yoluyla sağlanır
Otomatik, arızada değiştirme kumandası ve pik yükte devreye ekleme
Takviye haznesinde otomatik su değişimi
LCD üzerinden, sarnıç doluluk seviyesi, sistem basıncı, işletim durumunun sürekli gösterilmesi (seçmeli)
Temiz su takviye beslemesi için DVGW sertifikalı manyetik valf R 1 dahildir
Tip kodlaması
Örnek: Wilo-AF 400-2 MP 604 DM
AF Otomatik yağmur suyundan yararlanma ve kullanma suyu takviye tesisi (Aqua Feed)
400 Nominal içerik (l) takviye besleme rezervuarı (hibrid hazne)
2 Pompa adedi
MP MultiCargo MP ürün serisinin normal emişli, yatay, çok kademeli santrifüj pompası
6 Debi (m3/saat), optimum verimlilik derecesinde
04 Kademe sayısı
DM Trifaze alternatif akım motoru 3~400 V, 50 Hz

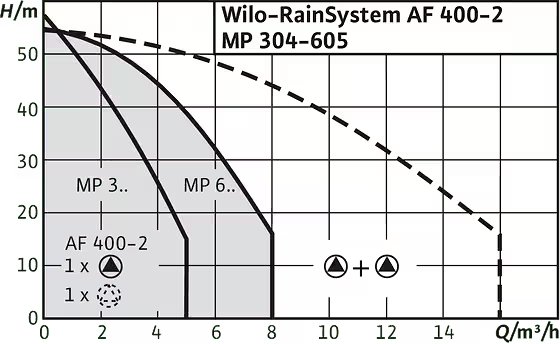

Teknik veriler
Maks.. işletme basıncı 10 bar
Koruma sınıfı IP54
Bağlantılar:
Basınç hattı/basın tarafında borulama R 1 ½
Giriş borusu HT 50
Taşma bağlantısı DN 100
Malzemeler
Pompa gövdesi paslanmaz çelik 1.4301
Çark Noryl
Paslanmaz çelik 1.4028 mil
Mekanik salmastra seramik/kömür
Kademe bölmeleri Noril
Diyaframlı genleşme kabı boyalı çeliktendir
Tasarım
Bağlanmaya hazır su temin sistemi olup ticari ve sinai yağmur suyu kullanımı için 2 su temin pompalı kompakt modül şeklindedir.
Bir yeraltı deposundan veya bir sarnıçtan yağmur suyunun dalgıç motorlu pompalarla tümüyle otomatik beslenmesi için kullanılır.
Planlanan pompa gücüne bağlı olarak bu hibrid sistemle sistem ile sarnıç arasındaki büyükçe mesafeler de aşılabilir (bkz. Wilo Dalgıç Motorlu Pompa Ürün Serisi Wilo-Drain).
Yüksek hacimli DVGW onaylı takviye haznesi, sarnıç dolu olmadığında tüketici şebekesine içme suyunun ihtiyaca göre takviye edilmesini sağlar.
Su besleme ve sarnıç pompalarının kumandası için olan tam elektronik regülasyon birimi, bir ana şalter, her pompa için Manuel-0-Otomatik fonksiyonuna sahip bir kumanda şalteri, her pompa için Çalışıyor/Arıza işletim durumlarını gösteren bir ekran ve su eksikliği göstergesi ile donatılmıştır
Basınca bağlı olarak pompalar su ihtiyacına göre kademeli olarak devreye katılır veya devreden çıkartılır.
Bina tesisatından kaynaklanan küçük sızıntılarda enerji tasarrufu için diyaframlı basınç tankı.
sistemin düzgün kumanda edilmesi pompaların çevrimsel olarak değiştirilmesi ve pompalar dinlenirken entegre bir test çalışması yapılması yoluyla sağlanır.
arıza durumunda otomatik değiştirme kumandası ve pik yük ekleme kumandası, sistemin sürekli maksimum hazır olmasını sağlar.
su eksikliğinde sistem, entegre bir kuru çalışma koruması üzerinden kapatılır.
entegre elektronik motor koruması dahildir
Kumanda cihazında geniş kapsamlı sinyaller, genel işletim ve genel arıza sinyalleri için gerilimsiz kontaklar
, bina yönetimi tekniğine (GLT/DDC) bağlanmak için idealdir.
Тeslimat kapsamı
İki adet gürültüsü azaltılmış, normal emişli, çok kademeli santifüj pompa
Gerekli tüm bağlantıları olan 400 l hibrid hazne, 8 l'lik diyaframlı basınç tankı olan verici ünitesi, Wilo-Drain TM sarnıç pompalarının kumanda elektronikli ve seviye sensörlü RainControl Hybrid merkezi kumanda cihazı ve trifaze akım modeli (seçmeli olarak alternatif akım modeli) için TS, ayrıca sipariş edilmelidir
Opsiyonlar
Sarnıçlar-Doluluk seviyesi göstergesi
Çalışma saati sayacı
Tekli işletim ve tekli arıza bildirimleri
Zamanlama sviçi
3~230 V, 50 Hz
60-Hz-sürümleri
Genişletme modülü AF 400
