Özellikler/Ürün avantajları
Pik dökümden imal edilmiş sağlam model

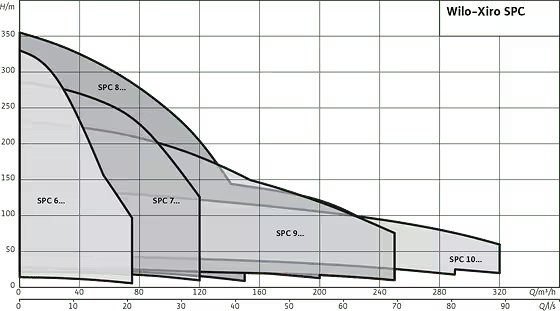

Yüksek performans tayfı sayesinde üniversal olarak kullanılabilir
Entegre edilmiş çekvalf sayesinde kolay kurulum
Yeniden sarılabilir motorlar sayesinde bakım ve onarım dostudur

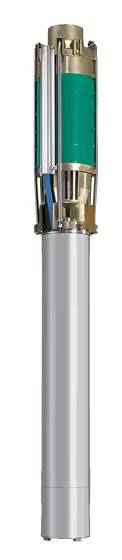

Dikey ve yatay montaj için, çekme bantlı tipte, çok kademeli pik döküm dalgıç motorlu pompa
Uygulama
Sondaj deliklerinden ve sarnıçlardan kullanma suyu temini için
Yağmurlama ve sulama için
Su seviyesini düşürme
Uzun lifli ve aşındırıcı öğeleri olmayan suların pompalanması için
Donanım / işlev
Radyal veya yarı aksiyal çarklı çok kademeli hidrolik
Entegre edilmiş çek valf
6" ve 8" hidroliklerde NEMA kaplin
Yeniden sarılabilir trifaze akım motoru
Tip kodlaması
Örn.: Xiro SPC 6.50-09-B1/XI6-18,5-B1
SPC Pik döküm dalgıç motorlu pompa
6 Hidrolik çapı, inç ["] olarak
50 Optimum verimlilikteki nominal debi m3/h olarak
09 Hidroliğin kademe sayısı
B1 Hidrolik teknik tanım sayısı
X Motor modeli: Su-glikol karışımı doldurulmuştur ve yeniden sarılabilir
I Motor malzemesi modeli:I = Paslanmaz çelik uç parçalarıC = Pik dökme uç parçaları
6 Motorun çapı, inç ["] olarak
18,5 Motorun P2 nominal gücü, kW olarak
B1 Motor teknik tanım sayısı
Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
Su altında işletim tipi: S1
Akışkan sıcaklığı: 3-30 °C
Motordaki en düşük akış: 0,2 veya 0,5 m/s (güce bağlı)
Maks. kum oranı: 50 g/m3
Maks. marş işlemi sayısı: 10-20/saat (güce bağlı)
Maks. daldırma derinliği: 200 m
Koruma sınıfı: IP 68
Basınç bağlantısı: NPT 3 - NPT 6
Malzemeler
Hidrolik gövde: EN-GJL-200
Çarklar: ASTM B145 (bronz)
Hidrolik mili: Paslanmaz çelik ASTM A582 (AISI 303)
Motor gövdesi: Paslanmaz çelik AISI 304 (1.4301), EN-GJL-200 uç parçaları ile
Motor mili: Paslanmaz çelik AISI 304 (1.4301)
Tasarım
Dikey ve yatay montaj için dalgıç motorlu pompa.
Hidrolik
NEMA (6" ve 8") veya standart bağlantılı (10") ve parçalı yapım şeklinde radyal ya da yarı aksiyal çarkları olan çok kademeli dalgıç motorlu pompa. Çekvalf entegre edilmiştir. Akışkanla temas eden tüm parçalar korozyonsuz malzemeden imal edilmiştir.
Motor
PE2/PA izolasyonlu sargılı ve doğrudan marş için su-glikol dolumlu yeniden sarılabilir trifaze akım motoru. NEMA (6" ve 8") veya standart (10") bağlantı olarak hidrolik bağlantısı. Motor milinin salmastrası karbon seramik malzemeden bir mekanik salmastra ile sağlanır. Kendinden yağlanan motor yatağı. Yüksel aksiyal yükleri taşıyabilmek için, devirme segmentleri olan aksiyal yatak. Eksi aksiyal itiş, karşı çalışma yatağı tarafından karşılanır.
Soğutma
Motorun soğutulması akışkan madde tarafından sağlanır. Motor daima su altında olarak işletilmelidir. Maks. akışkan sıcaklığı ve en düşük akış hızı limit değerlerine uyulmalıdır. Dikey kurulum isteğe göre soğutma ceketiyle veya soğutma ceketi olmadan yapılabilir. Yatay kurulumun, bir soğutma ceketiyle bağlantılı olarak yapılması zorunludur.
Тeslimat kapsamı
Hidrolik ve motor tamamen monte edilmiştir
4,3 m bağlantı kablosu
Montaj ve işletme kılavuzu
Opsiyonlar
Pt100 sensörlü sargı sıcaklığı denetimi
Basınç gömleği montajı
Yıldız üçgen marş
