Kanalizasyonun verimli ve ekonomik bir şekilde taşınması. Wilo-DDI ile dijital atık su yönetiminde ağ oluşturmaya hazır olun.

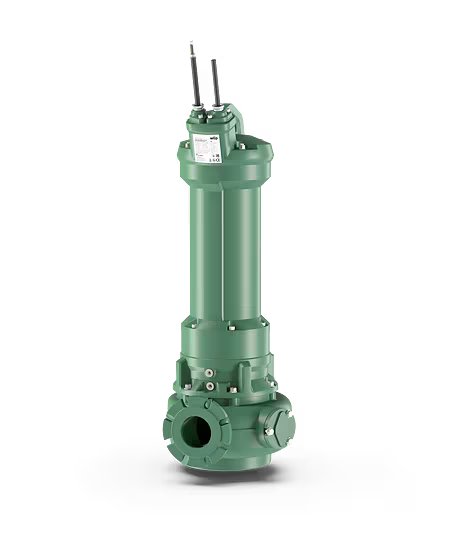

"İster kaba atık su ister ön arıtılmış kanalizasyon olsun, Wilo-Rexa SUPRA ürün serisinin dalgıç motorlu pompaları, modern atık su pompalamadaki farklı gereksinimler için geliştirilmiştir.
Serbest akışlı, tek kanallı veya çok kanallı çark, Wilo-Rexa SUPRA her zaman tıkanma direnci ve enerji verimliliğini bir arada sunar. Bu, Rexa SUPRA'yı güvenli ve ekonomik kanalizasyon için ideal hale getirir.
Wilo-Rexa SUPRA, opsiyonel olarak temin edilebilen IE3 motorlarla (IEC 60034-30-1 bazlı) birlikte işletme maliyetlerini de düşürür.
Dijital ağ gereksinimlerini karşılamak için Wilo-DDI entegre edilebilir. Bu, Wilo-Rexa SUPRA'nın modern iletişim bağlantısının tüm imkanlarını sunduğu ve böylece günlük işlerin gerçekten basitleştirildiği anlamına geliyor."
Özellikler/Ürün avantajları
Tıkanmaya dayanıklı ve düşük titreşimli hidrolik tasarım sayesinde yüksek işletim güvenliği
Yüksek hidrolik verimlilik derecesi ve opsiyonel IE3 motor teknolojisi (IEC 60034-30-1'e uygun) sayesinde düşük işletme maliyetleri
Kapsamlı yapılandırma seçenekleri sayesinde müşterilere özel çözümler
Çeşitli Ceram kaplamalar sayesinde aşındırıcı ve korozyona neden olan akışkanlarda daha uzun servis ömrü
İsteğe bağlı Wilo-DDI ile sistem kumandasına ve pompa denetimine kolayca bağlama imkanı:
Ethernet arayüzü üzerinden kolay bağlantı
Standartlaştırılmış protokollerin kullanılmasıyla mevcut iletim tekniğine kolay entegrasyon
İşletim durumunun konforlu bir şekilde uzaktan izlenebilmesi ve tip levhası, bakım günlüğü ve kullanım kılavuzu gibi dijital araçlar sayesinde günlük iş hayatında zamandan tasarruf ve kolaylık
Sürekli işletimde sabit ve taşınabilir ıslak kurulum veya sabit kuru kurulum için dalgıç motorlu pompa.
Sıvılar
Ticari ortamlarında aşağıdaki akışkanların tahliyesi için:
Kaba atık su
Foseptik içeren atık sular
Proses atık suyu
Kirli su (düşük miktarda kum ve çakıl ile)
Donanım / işlev
Pik dökümden imal edilmiş sağlam model
Akışkan tarafında mekanik salmastra aracılığıyla sızıntının toplanması için yalıtım haznesi
Motor tarafında mekanik salmastra aracılığıyla sızıntının toplanması için sızıntı odası (motora bağlı)
Motora bağlı denetleme tertibatları:
Bimetal sensörlü ya da PTC sensörlü sargı sıcaklığı
Conta ve sızıntı odası veya motor/klemens bölmesi için sızdırmazlık denetimi
Tip kodlaması
Örnek: Wilo-Rexa SUPRA-M30-418A + T 34-6/50KEx-E3
Hidrolik: Rexa SUPRA-M30-418A
Rexa Dalgıç motorlu atık su pompası
SUPRA Ürün serisi
M Çark şekli:
V = Serbest akış çarkı
C = tek kanallı çark
M = Çok kanallı çark
30 Basınç bağlantısının nominal çapı (ör. DN 300)
41 Güç tanım sayısı
8 Karakteristik eğri numarası
A Malzeme modeli: Standart model
Motor: T 34-6/50KEx-E3
T Motor modeli:
T = Yüzey soğutmalı motor
FK/FKT = Aktif soğutma tesisatlı kendiliğinden soğutmalı motor
34 Yapı boyutu
6 Kutup sayısı
50 x10 = mm olarak paket uzunluğu
K Sızdırmazlık versiyonu:
H = Mil keçesi/Mekanik salmastra
G = İki ayrı mekanik salmastra
K = İki mekanik salmastraya sahip blok sızdırmazlık kaseti
Ex Ex onaylı
E3 Motor verimlilik sınıfı (IEC 60034-30 uyarınca)
E3 = IE3
E4 = IE4
Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
İşletim tipi su altında: S1
Su altından çıkarılmış işletim tipi:
T motor: S2
FK motor: S1
FKT motor: S1
Koruma sınıfı: IP68
Yalıtım sınıfı: H
Akışkan sıcaklığı: 3 ... 40 °C (37 ... 104 °F)
Maks. daldırma derinliği: 20 m (66 ft)
Malzemeler
Hidrolik ve motor gövdesi: EN-GJL-250 (ASTM A48 Class 35/40B) veya EN-GJS-500-7 (ASTM A536 70-50-05)
Çark: EN-GJL-250 (ASTM A48 Class 35/40B) veya EN-GJS-500-7 (ASTM A536 70-50-05)
Yalıtımlar:
Statik: NBR (Nitril)
Akışkan tarafında: SiC/SiC
Motor tarafı: SiC/SiC veya C/Cr
Mil: 1.4021 (AISI 420)
Tasarım
Hidrolik
Basınç tarafındaki çıkış, yatay flanş bağlantısı olarak uygulanmıştır. Azami kuru madde oranı % 8'i geçmemelidir. Aşağıdaki çark şekilleri kullanıma sunulmuştur:
Serbest akış çarkı
Tek kanallı çark
Çok kanallı çark
T motor
Islak kurulum için soğutma tesisatı olmayan yüzey soğutmalı dalgıç motoru. Motorun atık ısısı, gövde parçaları üzerinden doğrudan çevredeki akışkana iletilir. Motor kendiliğinden kuru durumdadır. Motor yatağı olarak sürekli yağlanan rulmanlı yataklar kullanılır. Bağlantı kablosu uzunlamasına su sızdırmaz döküm kablodur ve açık kablo uçlarına sahiptir. Motorlar, boyutuna ve motor gücüne bağlı olarak kısa süreli işletimde kuru şekilde kurulabilir.
FK motor
Islak ve kuru kurulum için aktif soğutma tesisatlı kendinden soğutmalı dalgıç motoru. Soğutma için motor, medikal beyaz yağ ile doldurulur. Motor mili üzerindeki çark, soğutma maddesini sürekli olarak sirküle eder. Soğutma flanşı, atık ısıyı akışkana iletir. Soğutma sisteminin kendisi basınçsızdır. Motor yatağı olarak sürekli yağlanan rulmanlı yataklar kullanılır. Bağlantı kablosu uzunlamasına su sızdırmaz döküm kablodur ve açık kablo uçlarına sahiptir.
FKT motor
Islak ve kuru kurulum için aktif soğutma tesisatlı kendinden soğutmalı dalgıç motoru. Özel bir soğutma tesisatı, su-glikol karışımı ile doldurulur. Çark, soğutma maddesini sürekli olarak sirküle eder. Soğutma flanşı, atık ısıyı akışkana iletir. Motor odası kuru, soğutma tesisatının kendisi ise basınçsız durumdadır. Motor yatağı olarak sürekli yağlanan rulmanlı yataklar kullanılır. Bağlantı kablosu uzunlamasına su sızdırmaz döküm kablodur ve açık kablo uçlarına sahiptir.
Yalıtım
Tüm motorlarda, akışkan tarafındaki yalıtım sayesinde motoru akışkanın girişinden korumak üzere bir yalıtım haznesi bulunmaktadır. Yalıtım haznesine dışarıdan erişilebilir. Opsiyonel olarak yalıtım haznesi, bir çubuk elektrot ile denetlenebilir. Motor tipine bağlı olarak akışkan tarafındaki ve motor tarafındaki sızdırmazlık aşağıdaki varyantlarda mevcuttur:
H varyantı: akışkan tarafında mekanik bir salmastra ile, motor tarafında bir radyal mil salmastrasıyla
G varyantı: iki bağımsız etkideki mekanik salmastra
K varyasyonu: birbirinden bağımsız olarak etkin iki mekanik salmastrası olan blok sızdırmazlık kaseti
İşletme sıvıları
Tüm işletme akışkanları, biyolojik olarak çözülme özelliğine sahiptir ve çevre açısından sakıncalı değildir:
Beyaz yağ
Su-glikol karışımı (VwVwS uyarınca su tehlike sınıfı 1)
Motor verimlilik sınıfları (IEC 60034-30 uyarınca)
Standart motorların yanı sıra IE3 sınıfı motorlar da kullanılabilir. Motorlar, yapısal olarak standart motorlarla aynı temellere sahiptir. Dolayısıyla motorlar, donanım ve işlev bakımından aynıdır.
Тeslimat kapsamı
Pompa
Takılı aksesuarlar siparişe göredir
Montaj ve kullanma kılavuzu
Opsiyonlar
Standart gerilimler ve özel gerilimler
60 °C'ye (140 °F) kadar akışkanda işletme
Motora bağlı denetleme tertibatları:
PTC sensörle sargı denetimi
Yalıtım haznesi
Motor/Klemens bölmesi
Motor yatağı sıcaklığı
Titreşim sensörü
Aşındırıcı ve korozif akışkanlar için Ceram kaplama
Sistem kumandasına kolayca bağlama ve pompaları denetleme için Digital Data Interface:
Ethernet arayüzü üzerinden kolay bağlantı
Standartlaştırılmış protokollerin kullanılmasıyla mevcut iletim tekniğine kolay entegrasyon
İşletim durumunun konforlu bir şekilde uzaktan izlenebilmesi sayesinde günlük iş hayatında zamandan tasarruf ve kolaylık
Ex onayı
ATEX
FM
CSA-Ex
IECEx
Aksesuarlar
Islak kurulum için asma düzeneği
Taşınabilir kurulum pompa ayağı
Kuru kurulum için dişli dirsek
Seviye kumandaları
Yalıtım haznesinin denetlenmesi için harici çubuk elektrot
Bağlantı ankrajlı sabitleme setleri
Sabitleme aksesuarları ve zincirler
Kumanda cihazları, röleler ve fişler
