Özellikler/Ürün avantajları
IEC 60034-30-2 uyarınca IE5 enerji verimliliği sınıfında yer alan yüksek verimli EC motoru
"High Efficiency Drive" sayesinde entegre edilmiş elektronik regülasyon
Başarısı kanıtlanmış yeşil düğme teknolojisi ve geniş ekran sayesinde kolay kullanım
Kullanıcı dostu kartuşlu mekanik salmastra "X-Seal" ve hızlı ve kolay bakım için sökülebilir kaplin (5,5 kW'tan itibaren)
Bina otomasyonu için esnek entegrasyon
Akışkanla temas eden paslanmaz çelik bölümleri olan pompalar için içme suyu ruhsatı (EPDM modeli)

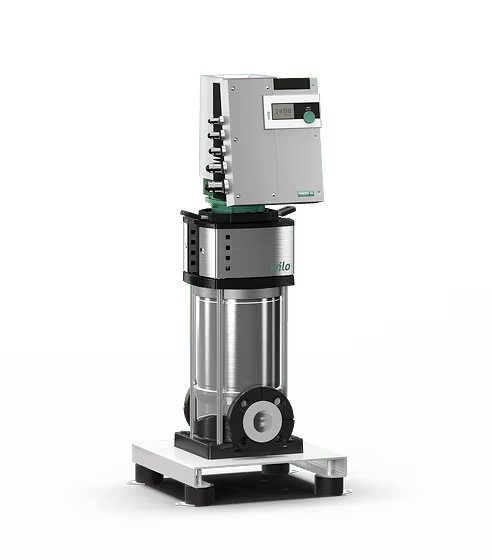

IEC 60034-30-2 uyarınca IE5 enerji verimliliği sınıfında olan EC motorlu, entegre High Efficiency Drive ve Inline bağlantıları olan, yüksek verimli, normal emişli, komple paslanmaz çelik, dikey model yüksek basınçlı santrifüj pompa.
Uygulama
Su temini ve basınçlandırma
Endüstriyel sirkülasyon sistemleri
Proses suyu
Kapalı soğutma devreleri
Yıkama sistemleri
Sulama
Donanım / işlev
Korozyona dayanıklı malzemeden çarklar, ana çarklar ve kademe gövdesi
Tip kodlaması
Örnek: Helix EXCEL 22 02/2 - 1/16/E/KS
Helix EXCEL Inline yapı türüne sahip dikey yüksek basınçlı santrifüj pompa (elektronik regülasyonlu)
22 Debi, m3/saat olarak
02 Çark adedi
2 Düzeltilen çark sayısı
1 Pompa malzemeleri
1 = Pompa gövdesi 1.4301 (AISI 304)Hidrolik 1.4307 (AISI 304L);Temel plaka EN-GJL-250, KTL kaplamalı;[Sadece Helix EXCEL 16.. ve altı]
2 = Pompa gövdesi 1.4404 (AISI 316L)Hidrolik 1.4404 (AISI 316L)Temel plaka EN-GJL-250, KTL kaplamalı
3 = Pompa gövdesi EN-GJL-250 (KTL kaplamalı) Hidrolik 1.4307 (AISI 304L);[Sadece Helix 22.. ve üstü]
16 Maks. işletme basıncı, bar olarak
16 = 16 bar (PN 16 flanş)
25 = 25 bar (PN 25 flanş)
E Conta tipi E = EPDMV = FKM
K Kartuş mekanik salmastra
S Kaplin koruması, pompanın emme ve basınç bağlantı ağzı ile aynı hat üzerindedir.

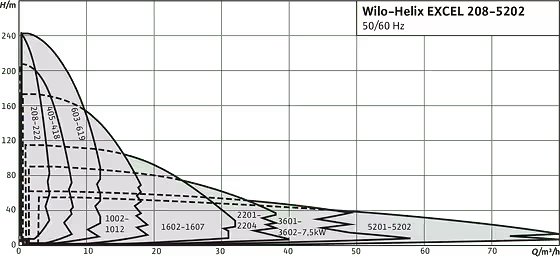

Teknik veriler
Elektrik bağlantısı:
3~ 50 Hz: 400 V +/-% 10
3~ 60 Hz: 380 V +/-% 10
3~ 60 Hz: 480 V +/-% 10
Akışkan sıcaklığı aralığı: Helix EXCEL 2 – 16 (EPDM): -30 °C ile +120 °C arası
Agresif akışkanlar (FKM) için Helix EXCEL 2 – 16: -15 °C ile +90 °C arası
Helix EXCEL 22 – 36 (EPDM): -20 °C ile +120 °C arası
Agresif akışkanlar (FKM) için Helix EXCEL 22 – 36: -15 °C ila +90 °C (talep üzerine EPDM conta ile -30 °C ila +120 °C)
Azami işletme basıncı: 16/25 Bar
Koruma sınıfı: IP55
Maks. ortam ısısı: -15 °C ila +50 °C (talep üzerine farklı ısı aralıkları sunulur)
Mevcut versiyonlar:
Helix EXCEL 2 – 16: Oval flanşlı PN 16, yuvarlak flanşlı PN 25, ISO 2531 ve ISO 7005 normlarına uygun
Helix EXCEL 22 – 36: Yuvarlak flanşlı PN 16 ve PN 25, ISO 2531 ve ISO 7005 normlarına uygun
Malzemeler
Helix EXCEL 2, 4, 6, 10, 16:
Standart versiyon
Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
Pompa gövdesi paslanmaz çelik 1.4301 (AISI 304)
Temel plakası ve braket EN-GJL-250 (KTL kaplama)
Mil paslanmaz çelik 1.4301 (AISI 304) veya 1.4462 (AISI 318LN) (modele bağlı)
Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
EPDM O-ring contası (talep üzerine FKM conta)
Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Agresif akışkanlar için
Çarklar, kademe gövdesi ve ana çark paslanmaz çelik 1.4404 (AISI 316L)
Paslanmaz çelik pompa gövdesi 1.4404 (AISI 316L)
Mil paslanmaz çelik 1.4404 (AISI 316L) veya 1.4462 (AISI 318LN) (modele bağlı)
Mil contası altındaki kovan 1.4404 (AISI 316L)
FKM O-ring contası (talep üzerine EPDM conta)
Ceketli boru paslanmaz çelik 1.4404 (AISI 316L)
Helix EXCEL 22, 36, 52:
Standart versiyon
Kademe gövdesi, çarklar, ana çark paslanmaz çelik 1.4307 (AISI 304L)
Pompa gövdesi paslanmaz çelik 1.4301 (AISI 304) veya KTL kaplama pik döküm EN-GJL-250, Helix EXCEL 36-52 için Helix V 22/EN-GJS 400 için EN-GJL-250 KTL kaplama pik döküm serbest flanşlar
Mil paslanmaz çelik 1.4057 (AISI 431)
Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
FKM O-ring contası (talep üzerine EPDM conta)
Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Agresif akışkanlar için
Kademe gövdesi, çarklar, ana çark paslanmaz çelik 1.4404 (AISI 316L)
Pompa gövdesi paslanmaz çelik 1.4409 (AISI 316L); Helix EXCEL 36-52 için Helix EXCEL 22/EN-GJS-400 için KTL kaplama pik döküm EN-GJL-250 serbest flanşlar.
Temel plakası paslanmaz çelik 1.4301 (AISI 304)
Mil paslanmaz çelik 1.4404 (AISI 316L) veya 1.4462 (AISI 318LN) (modele bağlı)
Mil contası altındaki kovan 1.4404 (AISI 316L)
FKM O-ring contası (talep üzerine EPDM conta)
Ceketli boru paslanmaz çelik 1.4404 (AISI 316L)
Тeslimat kapsamı
Helix EXCEL yüksek basınçlı santrifüj pompa
Montaj ve kullanma kılavuzu
Helix EXCEL 2 – 16 (oval flanşlı PN 16 modeli): Paslanmaz çelik karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar
