Özellikler/Ürün avantajları
Ön kurulumlu sistem sayesinde hızlı ve kolay montaj. Buna bağlı olarak hata aramayı en aza indirme.
Enerji tasarruflu: Güncel ihtiyaca uygun olarak kısmi yük aralığında işletim.
Birbiriyle uyumlu olan bileşenler sayesinde güvenilir sistem.
Kompakt tasarım, tüm bileşenlere kolay erişim.
Hepsi tek elden. Tedarik sırasında daha az bilgilendirme gerektirir.
Konstrüksiyon

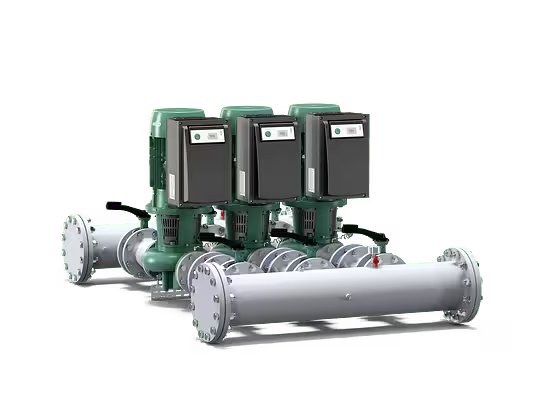

Isıtma, soğuk su ve soğutma tesisatlarında büyük debileri uygulamak için, verimliliği yüksek, tam otomatik, bağlanmaya hazır çok pompalı sistem. VeroLine–IP-E veya CronoLine-IL-E 3 ürün serilerinin kuru rotorlu konstrüksüyonda 3 ila 4 paralel bağlı, elektronik ayarlı Inline pompa. Bu pompalardan bir tanesi yedek pompa. Smart-Controller SCe dahil.
Uygulama
Aşındırıcı madde içermeyen ısıtma suyu (VDI 2035 uyarınca), su-glikol karışımları ile soğutma suyu ve soğuk suların ısıtma, soğuk su ve soğutma tesisatlarında basılması için.
Donanım / işlev
VeroLine-IP-E veya CronoLine-IL-E ürün serilerinde tesis başına 3-4 pompa, 2 ya da 3 pompa işletimde, 1 yedek pompa
IE2 standart motor
Smart Controller SCe üzerinden otomatik pompa kumandası
Akışkanla temas eden komponentler korozyona dayanıklıdır
Ana kasa, gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyiciler ile çinkolanmış çeliktendir
Çelik dağıtıcı, korozyona dayanıklı kaplama
EN 1092-2 uyarınca PN 16 flanşları, boru hattı sistemine bağlantı için basınç ve emme tarafında
Basınç ve emme tarafında önceden monte edilmiş contalar
Emme ve basınç tarafında kapatma armatürleri
Basınç tarafında çekvalf
Fark basınç sensörü
Basınç ve emme tarafında birer manometre
Tip kodlaması
Örnek: Wilo-SiFlux-21-IP-E 40/120- 1,5/2-SC-16-T4
SiFlux Ürün ailesi
21 Model (21= 2+1 pompa: 2 pompa işletimde, 1 yedek pompa)
IP-E 40/120-1,5/2 Elektronik ayarlı, IP-E tipinde 2 kutuplu Inline pompa, boru bağlantısı nominal çapı DN 40, nominal çark çapı 120 mm, 1,5 kW nominal motor gücü P2
SC Kumanda cihazı tipi SC...
16 Maks. işletme basıncı, bar olarak
T4 Elektrik beslemesi 3~400 V, 50 Hz
Teknik veriler
Pompa tipi: VeroLine-IP-E veya CronoLine IL-E
Pompa adedi: 2 + 1 veya 3 + 1 (2 veya 3 pompa işletimde, 1'er yedek pompa)
Elektrik şebekesi bağlantısı: 3 ~ 400 V (± %10) / 50 Hz;
Motor enerji verimliliği sınıfı: IE2
İzin verilen akışkanlar: Isıtıcı suyu (VDI 2035 uyarınca), su-glikol karışımları, soğutma suyu ve soğuk su (diğer akışkanlar talep üzerine)

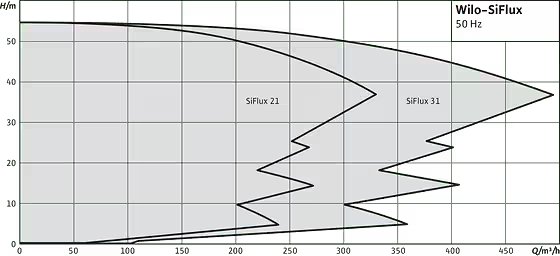

Debi: 50 ilâ 360 m3/h
Basma yüksekliği: 45 m
Depolama ısısı -10° C ilâ +50° C
İzin verilen çevre sıcaklığı: 0° C ilâ +40° C
İzin verilen akışkan sıcaklığı: 0°C ilâ +100°C
Dağıtıcı boru bağlantıları: DN 125 - DN 300
Flanşlar: PN 16, EN 1092-2 uyarınca delinmiş
İzin verilen maks. işletme basıncı: VeroLine-IP-E pompalarında 10 bar, CronoLine-IL-E pompalarında 16 bar
Тeslimat kapsamı
Çok pompalı tesis Wilo-SiFlux
Wilo-Siflux montaj ve kullanma kılavuzu
Pompa montaj ve kullanma kılavuzu
Kumanda cihazı montaj ve kullanma kılavuzu
