Özellikler/Ürün avantajları
Korozyona dayanıklı paslanmaz çelik sayesinde uzun ömürlü, opsiyonel olarak V4A kalitesinde
İçme suyu kullanımları için ACS sertifikalı
4, 6, 8 ve 10 inç aralığındaki uygulamaları sayesinde yüksek esneklik
1 - 250 m³/h değerindeki büyük güç aralığı

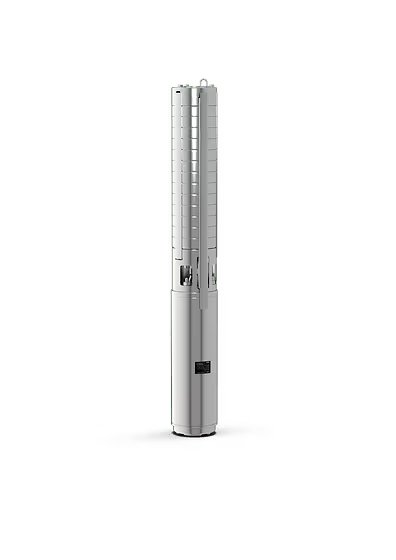

Dikey ya da yatay montajlı, bağlantı bantlı tipte, çok kademeli 4" dalgıç motorlu pompa
Uygulama
Sondaj deliklerinden ve sarnıçlardan su ve kullanma suyu temini için
Kullanma suyu temini
Konut suyu, yağmurlama ve sulama için
Basınç yükseltme
Su seviyesini düşürme
Sanayi uygulamalarında suyun pompalanması için
Uzun lifli ve aşındırıcı öğeleri olmayan suların pompalanması için
Donanım / işlev
Radyal veya yarı aksiyal çark ile çok kademeli dalgıç motorlu pompa
Entegre edilmiş çek valf
NEMA kaplin
Alternatif akım veya trifaze akım motoru
Hava geçirmez döküm motorlar
Tip kodlaması
örn. Wilo-Sub TWI 4.01-09-C
TWI Dalgıç motorlu pompa
4 Hidrolik çapı, inç ["] olarak
01 Nominal debi [m3/h]
09 Hidroliğin kademe sayısı
C Ürün serisi kuşağı
Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
İşletim tipi su altında: S1
Akışkan sıcaklığı: 3-30 °C
Motordaki en düşük akış: 0,1 m/sn
Maks. kum oranı: 50 g/m3
Maks. marş işlemi sayısı: 20/saat
Maks. daldırma derinliği: 150 m
Koruma sınıfı: IP68
Basınç bağlantısı: Rp 1¼ - Rp 2
Malzemeler
Hidrolik gövde: Paslanmaz çelik 1.4301
Çarklar: Paslanmaz çelik 1.4301
Hidrolik mili: Paslanmaz çelik 1.4057
Motor gövdesi: Paslanmaz çelik 1.4301
Motor mili: Paslanmaz çelik 1.4305
Tasarım
Dikey ve yatay montaj için ACS ruhsatlı dalgıç motorlu pompa.
Hidrolik
4"-NEMA-bağlantılı ve parçalı yapım şeklinde radyal veya yarı aksiyal çarkları olan çok kademeli dalgıç motorlu pompa. Çek valf entegre edilmiştir. Akışkanla temas eden tüm parçalar korozyonsuz malzemeden imal edilmiştir.
Motor
Doğrudan marş için korozyonsuz alternatif akım veya trifaze akım motoru. Sızdırmazlığı sağlanmış, hava geçirmez dökümlü motor, boya yalıtım sargılı, reçine banyosu uygulanmış, kendinden yağlamalı yatak, su glikol karışımlı.
Soğutma
Motorun soğutulması akışkan madde tarafından sağlanır. Motor daima su altında olarak işletilmelidir. Maks. akışkan sıcaklığı ve en düşük akış hızı limit değerlerine uyulmalıdır. Dikey kurulum isteğe göre soğutma ceketiyle veya soğutma ceketi olmadan yapılabilir. Yatay kurulumun, bir soğutma ceketiyle bağlantılı olarak yapılması zorunludur.
Basınç gömleği
Basınç gömleği, ünitenin boru hattı sistemine doğrudan monte edilmesini sağlar. Standart olarak buraya bir çek valf takılmaz. Maks. giriş basıncı 10 bar'dır.
Тeslimat kapsamı
Hidrolik + motor hazır monte edilmiştir
İçme suyu izinli 1,5/2,5 m bağlantı kablosu (kesit: 4x1,5 mm2)
Alternatif akım varyantı, kondansatörlü kumanda kutusu ve açma/kapama şalteri dahil
Montaj ve kullanma kılavuzu
Opsiyonlar
Hidrolik, paslanmaz çelik 1.4401
Motor, paslanmaz çelik 1.4401L
60 Hz model
Aksesuarlar
Soğutma ceketi boruları Basınç gömleği (konfigüre edilmiş ünitelerde)
Diyaframlı basınç tankı
Kullanma suyu ve proses suyu için kablo montaj setleri
Kumanda cihazları
