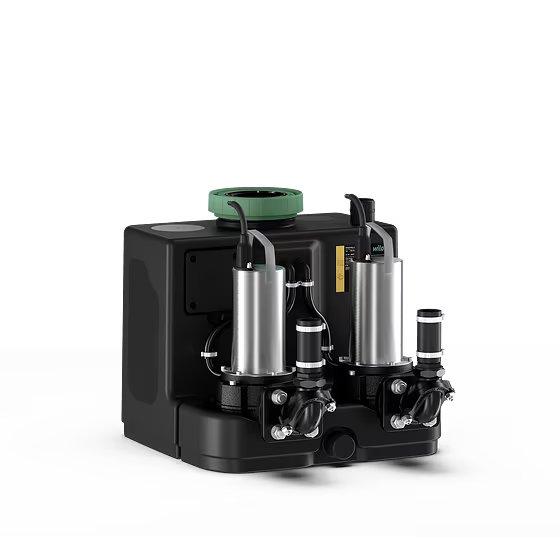

Bir ve iki haneli konutlar için parçalayıcı bıçaklı küçük ve hafif ikiz pompalı kaldırma sistemi.
Wilo-DrainLift SANI CUT-L ikiz pompalı sistem, EN 12050-1 uyarınca kompakt, hafif bir kaldırma sistemidir ve konutlarda ve küçük ticari binalarda kullanım için idealdir.
Wilo-DrainLift SANI CUT-L, büyük kumanda hacmi ve çift kesme etkili parçalayıcı bıçak sayesinde yüksek işletim güvenliği sunar.
Wilo-DrainLift SANI CUT-L, serbestçe seçilebilen girişleri ve kompakt ölçüleri ile esnek ve göze çarpmayan bir şekilde monte edilebilir.
Şeffaf kapaklı kullanıcı dostu tasarım, bakımı özellikle kolaylaştırır.
Özellikler/Ürün avantajları
Hafif, yer tasarruflu kompakt yapım türü sayesinde son derece kolay montaj ve taşıma
Büyük kumanda hacmi, çift kesme etkili radyal parçalayıcı bıçaklı pompa, termik motor koruması ve şebekeden bağımsız alarm sayesinde işletim güvenliği
Evsel elektrik tesisatları için en düşük güç gereksinimleri ile basma yüksekliklerinin geniş kapsamı için optimize edilmiş hidrolik/parçalayıcı bıçaklı kombinasyon
Mümkün olan en küçük boruların kullanılması sayesinde düşük genel kurulum maliyetleri
Yüksek güvenilirlik için mühendislik plastikleri ve paslanmaz çelik ile korozyonsuz tasarım
Azami montaj esnekliği için serbest seçilebilir bağlantılar
Kolay bakım için şeffaf tank kapağı ve temizleme açıklığı
Foseptik içeren kanalizasyonun tahliyesi için parçalayıcı bıçaklı hidrolik sistemi olan kompakt, bağlanmaya hazır ve komple su altında kalabilir, ikiz pompalı kaldırma sistemi.
Uygulama
Foseptik içeren kanalizasyonun tahliyesi için:
Kanalizasyonun doğal aşağı yönlü eğim yoluyla doğrudan kanalizasyona boşaltılamadığı durumlara uygundur
Boşaltma noktasının karşı basınç seviyesinin altında olduğu durumlarda geri akışta yığılmama emniyetli drenaj için
Donanım / işlev
Şebekeden bağımsız alarmı ve genel arıza sinyali olan kumanda cihazı
Çalışmaya hazır
Revizyon delikli ve şeffaf kapaklı tank
Analog seviye ölçümü (4 … 20 mA)
Çek valf
Bimetal sensörlü termik motor denetimi
Tip kodlaması
Örnek: DrainLift SANI CUT-L.20T/1
DrainLift Ürün ailesi
SANI CUT Parçalayıcı bıçaklı atık su kaldırma sistemi
L Boyut
20 Maks. basma yüksekliği
T Elektrik şebekesi bağlantısı:
M = 1~
T = 3~
1 Motor ve kumanda cihazı modeli:
1 = işletim tipi: S3, kumanda cihazı: Control MS-L
Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
İşletim tipi: S3 10%
Akışkan sıcaklığı: 3 ... 40 °C arası (37 ... 104 °F arası), 5 dak. boyunca maks. 65 °C (149 °F)
Maksimum ortam sıcaklığı: 3 ... 40 °C arası (37 ... 104 °F arası)
Tank hacmi: 64 l [16 ABD galonu (sıvı)]
Giriş yüksekliğine* göre tanktaki maks. faydalı hacim: 29 l/7 ABD galonu (sıvı) (180 mm*)/39 l/10 ABD galonu (sıvı) (250 mm*)/48 l/12 ABD galonu (sıvı) (315 mm*)
Basma ağzı: DN 32
Giriş bağlantısı: DN 100/150 (110/160 mm)
Hava tahliye bağlantısı: DN 40 (50 mm)
Kumanda cihazı koruma sınıfı: IP54
Ses seviyesi: 70 dB(A)
Malzemeler
Motor gövdesi: 1.4404 (AISI 316L)
Hidrolik: EN-GJL-250 (ASTM A48 Class 35/40B)
Çark: EN-GJL-250 (ASTM A48 Class 35/40B)
Parçalayıcı bıçak: 1.4528/59 HRC (AISI 440B+Co)
Tank: PE
Çekvalf: EN-GJL-250 (ASTM A48 Class 35/40B)
Tasarım
Açılı eğimli zemine ve şeffaf kapaklı bir revizyon deliğine sahip gaz ve su geçirmez toplama kabı.İşaretli alanlar içinde serbestçe seçilebilen girişler.Analog çıkış sinyali 4 ile gerçekleştirilen seviye ölçümü ... 20 mA ile birlikte gerçekleştirilir.Bağlı çekvalfi bulunan basma ağzı.
Termik motor denetimli, yüzey soğutmalı (hava) ya da kendinden soğutmalı (soğutma kılıfı) motor.
Otomatik çalışma için önceden kurulu kumanda cihazı:
Wilo-Control MS-L
Gerilimsiz kontaklı genel arıza sinyali
Şebekeden bağımsız entegre alarm
Ayarlanabilir takip süresi
Takılı fişle birlikte 1,5 m bağlantı kablosu
Тeslimat kapsamı
Parçalayıcı bıçaklı, kumanda cihazlı ve fiş bağlantı kablolu komple su altında kalabilir kaldırma sistemi
Boru bağlantısı DN 32 (40 mm dış çap)
Hava tahliye bağlantısı için HT çift soket DN 40 (50 mm)
Boşaltma bağlantısı için HT çift soket DN 40 (50 mm)
Daire açma testereli 124 mm (5 inç) ve yalıtımlı DN 100 (110 mm) giriş seti
Zemin sabitleme seti
Ses yalıtımı matı
Şarj edilebilir 9 V akü
Montaj ve kullanma kılavuzu
