Özellikler/Ürün avantajları
Korozyona dayanıklı paslanmaz çelik sayesinde uzun ömürlü, opsiyonel olarak V4A kalitesinde
Her uygulama durumunda güvenilir işletim için özel konfigüre edilebilir motorlar ve malzemeler
ACS ruhsatlı içme suyu tipi
4, 6, 8 ve 10 inç modelleri sayesinde yüksek esneklik
1 ila 250 m³/h debi

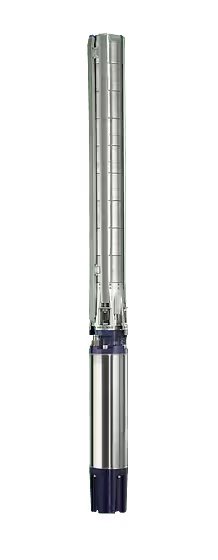

Dikey ya da yatay montajlı, bağlantı bantlı tipte, çok kademeli 6" dalgıç motorlu pompa
Uygulama
Sondaj deliklerinden ve sarnıçlardan su ve kullanma suyu temini için
Kullanma suyu temini
Konut suyu, yağmurlama ve sulama için
Basınç yükseltme
Su seviyesini düşürme
Sanayi uygulamalarında suyun pompalanması için
Uzun lifli ve aşındırıcı öğeleri olmayan suların pompalanması için
Donanım / işlev
Radyal veya yarı aksiyal çarklı çok kademeli dalgıç motorlu pompa
Entegre edilmiş çek valf
NEMA kaplin
Trifaze akım motoru
Hava geçirmez döküm motorlar
Yeniden sarılabilir motorlar
Tip kodlaması
Örn.: Wilo-Sub TWI 6.18-04-C-SD
TWI Dalgıç motorlu pompa
6 Hidrolik çapı, inç ["] olarak
18 Nominal debi [m3/h]
04 Hidroliğin kademe sayısı
C Ürün serisi kuşağı
I Paslanmaz çelik (1.4571) motor ceketi, yassı fişli motor bağlantısı
SD Marş türü Doğrudan marş = olmadan SD = Yıldız üçgen marşı
Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
İşletim tipi su altında: S1
Akışkan sıcaklığı: 3-30 °C
Motordaki en düşük akış:
Hava geçirmez döküm motorlar: 0,08 - 0,16 m/sn
Yeniden sarılabilir motorlar (SD-R): 0,1 - 0,5 m/sn (tipe bağlı)
Maks. kum oranı: 50 g/m3
Maks. marş işlemi sayısı: 20/saat
Maks. daldırma derinliği:
Hava geçirmez döküm motorlar: 350 m
Yeniden sarılabilir motorlar: 100 m
Koruma sınıfı: IP68
Basınç bağlantısı: Rp 2½ - Rp 3
Malzemeler
Hidrolik gövde: Paslanmaz çelik 1.4301
Çarklar: Paslanmaz çelik 1.4301
Hidrolik mili: Paslanmaz çelik 1.4057
Motor gövdesi: EN-GJL veya paslanmaz çelik 1.4301
Motor mili: Paslanmaz çelik 1.4305 ya da 1.4301
Tasarım
Dikey ve yatay montaj için ACS ruhsatlı dalgıç motorlu pompa.
Hidrolik
4"- veya 6"-NEMA bağlantılı ve parçalı yapım şeklinde radyal veya yarı aksiyal çarkları olan çok kademeli dalgıç motorlu pompa. Çek valf entegre edilmiştir. Akışkanla temas eden tüm parçalar korozyonsuz malzemeden imal edilmiştir.
Motor
Doğrudan veya yıldız-üçgen marş için trifaze akım motoru. Sızdırmaz, hava geçirmez dökümlü motor, reçine banyosu uygulanmış, boya yalıtımı sargılı veya PVC yalıtım sargılı yeniden sarılabilir motor, kendinden yağlamalı yatak, su-glikol karışımı ile
Soğutma
Motorun soğutulması akışkan madde tarafından sağlanır. Motor daima su altında olarak işletilmelidir. Maks. akışkan sıcaklığı ve en düşük akış hızı limit değerlerine uyulmalıdır. Dikey kurulum isteğe göre soğutma ceketiyle veya soğutma ceketi olmadan yapılabilir. Yatay kurulumun, bir soğutma ceketiyle bağlantılı olarak yapılması zorunludur.
Basınç gömleği
Basınç gömleği, ünitenin boru hattı sistemine doğrudan monte edilmesini sağlar. Standart olarak buraya bir çek valf takılmaz. Maks. giriş basıncı 10 bar'dır.
Тeslimat kapsamı
Hidrolik ve motor tamamen monte edilmiştir
İçme suyu izinli 4/5/10 m bağlantı kablosu (Kesit: 4x2,5 mm2 veya 4x4 mm2)
Montaj ve kullanma kılavuzu
Opsiyonlar
Hidrolik, paslanmaz çelik 1.4401
Motor paslanmaz çelik 1.4401, 1.4408 veya 1.4571
60 Hz model
Yıldız-üçgen marş
Yeniden sarılabilir motor
Kullanma suyu dolumlu yeniden sarılabilir motor
Özel modeller için yapılandırılmış üniteler
Aksesuarlar
Soğutma ceketi boruları
Basınç gömleği (konfigüre edilmiş ünitelerde)
Kullanma suyu ve proses suyu için kablo montaj setleri
Kumanda cihazları
