Özellikler/Ürün avantajları
Islak rotor teknolojisi
Hemen hiç gürültüsüz işletim (geleneksel pompalardan en az 20 dB [A] daha sessizdir)
Yerden tasarruf ettiren, kompak yapı
Mekanik salmastrasız yapı nedeniyle hemen hiç bakım gerektirmez
Akışkana temas eden tüm parçalara içme suyu onaylıdır (EPDM seçeneği)
Normal emişli çok kademeli pompa, ıslak rotor motorlu ve entegre frekans konvertörlü
Uygulama
Su temini ve basınçlandırma
Donanım / işlev
Inline yapı türüne sahip, normal emişli dikey yüksek basınçlı santrifüj pompa
Entegre su soğutmalı frekans konvertörü olan ıslak rotorlu pompa modelinde trifaze akım motoru
PN 16 oval flanşlı hidrolik bağlantı
Tip kodlaması
Örnek: MVISE 402-1/16/E/3-2/2G
MVISE Islak rotorlu model, elektronik ayarlı dikey yüksek basınçlı santrifüj pompa
4 Debi, m3/saat olarak
02 Çark adedi
1 Malzeme1 = 1.4301 (AISI 304)
16 Nominal basınç, bar olarak
E Conta tipiE = EPDM
3 3 = 3~ (trifaze alternatif akım)
2 Kutup sayısı
2G Frekans konvertörü, ikinci nesil
Teknik veriler
Elektrik şebekesi bağlantısı 3 ~ 400 V (%±10), 50 Hz
Akışkan sıcaklığı -15 ilâ +50 °C
İşletme basıncı maks. 16 bar
Giriş basıncı maks. 10 bar
Koruma sınıfı IP 44
Boru bağlantılarının nominal çapı Rp 1, Rp 1¼ veya Rp 1½
Malzemeler
Çark paslanmaz çelik 1.4301 (AISI 304)
Kademe bölmeleri paslanmaz çelik 1.4301 (AISI 304)
Pompa gövdesi paslanmaz çelik 1.4301 (AISI 304)
1.4122 paslanmaz çelikten mil
EPDM salmastra
Alt gövde bölümü paslanmaz çelik 1.4301 (AISI 304)
Basınç gömleği paslanmaz çelik 1.4301 (AISI 304)
Pompa tabanı EN-GJL-250
Тeslimat kapsamı

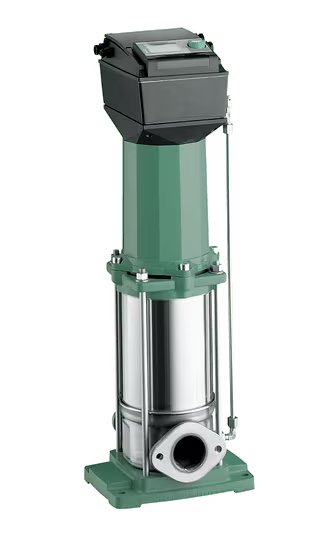

Wilo-Multivert MVISE yüksek basınçlı santrifüj pompa
Rp 1 - Rp 1½ paslanmaz çelik oval karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar
Montaj ve kullanma kılavuzu
