Özellikler/Ürün avantajları
Verimlilik derecesi optimize edilmiş tek kanallı çark ile mümkün olan en yüksek etki
Tıkanmaları minimum düzeye indiren serbest akış çarkı sayesinde işletim güvenilirliği
Onaylanmış emniyet. Standart olarak ATEX uyarınca patlama tehlikesine karşı güvenlik ruhsatı
Opsiyonel olarak enerji tasarruflu IE3 motor teknolojisiyle temin edilebilir
Konstrüksiyon
Sabit ve taşınabilir ıslak kuruluma ve sabit kuru kuruluma uygun, sürekli işletim için atık su dalgıç motorlu pompa.
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
Kaba atık su
Foseptik içeren atık sular
Kirli su
Donanım / işlev
Motor odası için sızdırmazlık denetimi
Bimetal sensörlü sargı sıcaklığı denetimi
Sızdırmaz hazne denetimi için opsiyonel harici elektrot çubuk
Kondansatör kumanda kutulu alternatif akım modeli
Tip kodlaması
Örn.: Wilo-Rexa PRO V06DA-110/EAD1X2-T0015-540-O
PRO Ürün serisi adı
V Çark:
V = serbest akışlı çark
C = tek kanallı çark
06 Basınç bağlantısı nominal çapı örn. DN 65
D Hidrolik modeli:
D = emiş tarafı DIN uyarınca delinmiş
N = Emme tarafı Kuzey Amerika Standardı (ANSI) uyarınca delinmiş
A Malzeme modeli hidrolik
110 Hidrolik seçimi
E Yüzey soğutmalı motor
A Malzeme modeli Motor
D İki bağımsız mekanik salmastralı sızdırmazlık
1 IE enerji verimliliği sınıfı, örn. 1 = IE1 (IEC 60034-30'a dayanarak)
X Ex onayı:
X = ATEX
F = FM
C = CSA
2 Kutup sayısı
T Elektrik şebekesi bağlantısı modeli:
M = 1~
T = 3~
0015
Değer/10 = Nominal motor gücü P2 (kW)
5 Frekans (5 = 50 Hz, 6 = 60 Hz)
40 Ölçüm voltajı kodu
O Ek elektrik donanımı:
O = serbest kablo ucu
F = Açık kablo uçlu şamandıra şalter
A = Fişli şamandıra şalteri
P = fişli
Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
İşletim tipi su altında: S1
Su altından çıkarılmış işletim tipi: S2-30 dk.; S3 25%
Koruma sınıfı: IP68
Yalıtım sınıfı: F, opsiyonel H
Akışkan sıcaklığı: 3…40 °C, 3 dk. için maks. 60 °C
Maks. daldırma derinliği: 20 m
Kablo uzunluğu: 10 m
Malzemeler
Motor gövdesi: EN-GJL-250
Hidrolik gövde: EN-GJL250
Çark: EN-GJL 250 veya EN-GJS-500-7
Statik contalar: NBR
Pompa tarafındaki sızdırmazlık: SiC/SiC
Motor tarafındaki sızdırmazlık: C/MgSiO4
Mil ucu: Paslanmaz çelik 1.4021
Tasarım

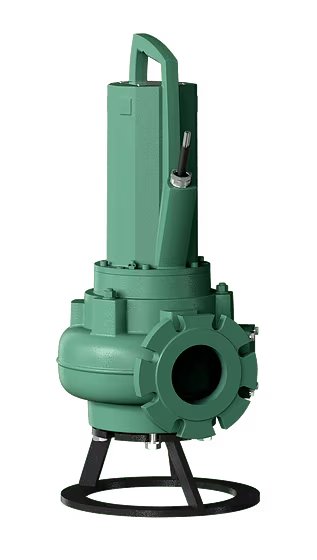

Sabit ve taşınabilir ıslak kurulum veya sabit kuru kurulum için dalgıç blok ünite olarak atık su dalgıç motorlu pompa.
Hidrolik
Basınç tarafındaki çıkış yatay flanş bağlantıları olarak uygulanmıştır. Azami kuru madde oranı % 8'i geçmemelidir (hidroliğe bağlı). Serbest akış çarkı ve tek kanallı çarklar kullanılır.
Motor
Motor olarak, alternatif akım ve trifaze akım modeli yüzey soğutmalı motorlar kullanılır. Alternatif akım motorlarda kondansatör ayrı bir kumanda cihazına monte edilmiştir. Açma işlemi güçten bağımsız olarak doğrudan veya yıldız-üçgenli marşla gerçekleşir.
Motorları soğutma, çevreleyen akışkan vasıtasıyla gerçekleşir (pompalanan akışkan veya hava). Bu durumda atık ısı motor gövdesi üzerinden dışarı verilir.
Bu motorlar su altında sürekli işletimde (S1) kullanılabilir. Su altından çıkarılmış işletimde, motor gücüne bağlı olarak işletim tipleri S1 (sürekli işletim), S2 (kısa süreli işletim) veya S3 (fasılalı işletim) mümkündür.
Ayrıca motorlar şu denetleme düzenekleriyle donatılmıştır:
Motor odası sızdırmazlık denetimi Sızdırmazlık denetimi, motor odasında bir su girişini bildirir.
Termik motor denetimi: Termik motor denetimi, motor sargısını fazla ısınmaya karşı korur. Bunun için standart olarak bimetal sensörler kullanılır.
Ayrıca motor, yalıtım haznesini denetlemek için harici bir sızdırmazlık bölmesi elektrodu ile donatılabilir. Bu, akışkan tarafındaki mekanik salmastradan salmastra odasına su sızmasını bildirir.
Bağlantı kablosu standart olarak serbest kablo uçlu, 10 m uzunluğunda ve 'uzunlamasına su sızdırmaz şekilde dökülmüştür:
Yalıtım
Motorla hidrolik arasında, akışkan ve motor tarafında yalıtıma sahip yalıtım haznesi bulunmaktadır. Yalıtım haznesi tıbbi beyaz yağ ile doldurulmuştur. Akışkan ve motor tarafındaki sızdırmazlık, birbirinden bağımsız olarak dönen iki mekanik salmastra tarafından sağlanmaktadır.
Тeslimat kapsamı
10 m kablolu atık su dalgıç motorlu pompa
İşletme ve bakım kılavuzu
Opsiyonlar
IE3 motorlar
Sargı denetimi için PTC sensörü
FKM statik contalar
Gövde ve çark Ceram C0 kaplama
Özel voltajlar
Aksesuarlar
Asma düzeneği veya pompa ayağı
Yalıtım haznesinin denetlenmesi için harici çubuk elektrot
Kumanda cihazları, röleler ve fişler
Bağlantı ankrajlı sabitleme setleri
Zincirler
Devreye alma
Su altından çıkarılmış motorla ıslak kurulumlu işletim:
Motorun kısa süreli sudan çıkarılması mümkündür. Bu sırada çalışma süreleri motorların nominal güçlerine bağlıdır ve "Su dışında çalışma modu" ibaresiyle tanımlanır. Bu verilere kesinlikle uyulmalıdır!
Fasılalı S3 moduna ilişkin not: S3 modundaki standart çalışma süresi maks. 2,5 dakikadır (S3 %25). Motor tekrar çalıştırılmadan önce min. 1 dakika komple su altında bırakılırsa ve bu şekilde motor yeterince soğutulursa, S3 işletiminde maksimum işlem süresi 5 dakikadır (S3 %50)!
Maks. akışkan sıcaklığı 40 °C'dir.
Kuru kurulum:
Kuru şekilde kurulabilmesi mümkündür. Bu sırada çalışma süreleri motorların nominal güçlerine bağlıdır ve "Su dışında çalışma modu" ibaresiyle tanımlanır. Bu verilere kesinlikle uyulmalıdır!
Maks. akışkan sıcaklığı 40 °C'dir.
Maks. ortam sıcaklığı 40 °C'dir (EN 60335-1 uyarınca). Daha yüksek ortam sıcaklıkları talep üzerine mümkündür.
Kuru çalışma koruması:
Hidrolik gövde daima daldırılmış olmalıdır. Değişken su seviyesi durumlarında, suyun izin verilen asgari örtme düzeyine ulaşılır ulaşılmaz otomatik kapatma devreye girmelidir. Bunları ölçüm çizimlerinden temin edebilirsiniz.
Yatay kurulum:
Yatay kurulumu mümkün değildir!
