Özellikler/Ürün avantajları
Entegre edilmiş elektronik güç regülasyonu sayesinde enerji tasarrufu
Takılabilir IF modülleri ile bus iletişimi için opsiyonel arayüzler
Başarısı kanıtlanmış yeşil düğme teknolojisi ve ekran sayesinde kolay kullanım
Trip elektronikli entegre motor tam koruması (KLF)
EN 733 normuna uygun ana ölçüleri ve performansı sayesinde kullanıcı dostudur (standart pompalar için)

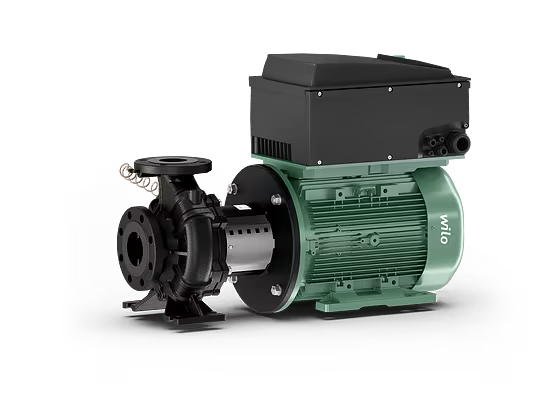

Elektronik ayarlı kuru rotorlu tekli pompa, blok yapı tarzında, flanş bağlantılı ve otomatik güç uyarlamalı.
Uygulama
Isıtma suyu tahliyesi (VDI 2035'e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.
Donanım / işlev
İşletim tipleri
Sabit fark basıncı için Δp-c
Değişken fark basıncı için Δp-v
PID-Control
Kontrol modu (n=sabit)
Manuel kumanda paneli
Yeşil düğme ve ekran
Manuel işlevler
Fark basıncı hedef değerinin ayarı
Devir ayarı (manuel kontrol modu)
İşletim tipi ayarı
Pompada AÇ/KAPAT ayarı
Tüm işletme parametrelerinin konfigürasyonu
Hata onaylama
Harici kumanda fonksiyonları
Kumanda girişi "Öncelik kapalı"
Aktuatör işletimi (DDC) ve hedef değer uzaktan ayarı için analog giriş 0-10 V, 0-20 mA
Aktuatör işletimi (DDC) ve hedef değer uzaktan ayarı için analog giriş 2-10 V, 4-20 mA
Basınç sensörünün mevcut değer sinyali için analog giriş 0-10 V
Basınç sensörünün mevcut değer sinyali için analog giriş 2-10 V, 0-20 mA, 4-20 mA
Sinyal ve gösterge işlevleri
Genel arıza sinyali SSM
Toplu işletim bildirimi SBM
Veri alışverişi
IR modülü/IR çubuğu ile kablosuz veri alışverişi için kızılötesi arayüzü
Bina otomasyonu ile bağlantıya yönelik Wilo IF modülleri için giriş yuvası (Modbus, BACnet, CAN, PLR, LON)
İkiz pompa iletişimi için arayüz
Güvenlik fonksiyonları
Entegre edilmiş trip elektronikli tam motor koruması
Erişim kilidi
İkiz pompa yönetimi (2 x tekli pompa; sadece çatal boru uygulaması)
Ana/yedekli işletim (arızada otomatik değiştirme fonksiyonu)
Ana/yedekli işletim 24 saat sonra pompa değişimi
Paralel işletim
Paralel işletim (verimlilik derecesi optimize edilmiş pik yük açma ve devre dışı bırakma)
Tip kodlaması
Örnek BL-E 80/145-11/2-R1
BL-E Elektronik regülasyonlu blok pompa
80 Boru bağlantısının (basma ağzı) nominal çapı DN
145 Nominal çark çapı, mm olarak
11 Nominal motor gücü P2 kW biriminde
2 Kutup sayısı
-R1 Fark basıncı vericisiz model
Teknik veriler
İzin verilen ısı aralığı -20 °C ilâ +140 °C
Minimum verimlilik endeksi (MEI) ≥ 0,4
Tmax. = +140 °C'ye kadar su pompalamak için mekanik salmastra. T ≤ +40°C'ye kadar %20 ila %40 oranında glikol katkısı yapılabilir. Glikol oranı >%40 ile maks. %50 arasında olan ve akışkan sıcaklığı > +40 °C ile maks. +120 °C arasında değişen su-glikol karışımları veya su haricindeki akışkanlar için alternatif bir mekanik salmastra takılmalıdır. Su-glikol karışımı kullanımı durumunda, genel olarak uygun mekanik salmastra ile bir S1 varyasyonunun kullanılması önerilir.
Elektrik şebekesi bağlantısı
3~440 V -%5 +%10, 50/60 Hz
3~400 V ±%10, 50/60 Hz
3~380 V -%5+%10, 50/60 Hz
Ek önlemler olmaksızın elektromanyetik uyumluluğun sağlanması:
EN 61800-3:2018 uyarınca konutta kullanım için parazit yayını
EN 61800-3:2018 uyarınca sanayide kullanım için parazit mukavemeti
Koruma sınıfı IP55
Nominal genişlik DN 32 ila DN 150
Maks. işletme basıncı +120 °C'ye kadar 16 bar, +140 °C'ye kadar 13 bar
Malzemeler
Pompa gövdesi ve laterna: Standart: EN-GJL-250
Çark: Standart: EN-GJL-200; opsiyonel: Bronz CuSn 10, paslanmaz çelik 1.4408
Mil: 1.4122
Mekanik salmastra: AQEGG, diğer mekanik salmastralar istek üzerine temin edilir
Tasarım
Eksenel emme ağzı ve radyal yerleştirilmiş basma ağzı ile blok yapı modelinde tek kademeli alçak basınç santrifüj pompa
Mekanik salmastra
Basınç ölçüm bağlantılı flanşlı bağlantı R 1/8
Braket
Kaplin
Entegre edilmiş elektronik devir sayısı regülasyonlu tahrik
Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu
Opsiyonlar
Fark basıncı vericisi olmayan ...-R1 varyasyonu
Bronz çarklı ...L1 varyantı (ek ücret karşılığında)
Paslanmaz çelik çarklı …-L4 varyantı (ek ücret karşılığında)
Özel mekanik salmastralı ...-S1/-S2 varyantı (ek ücret karşılığında S2)
Aksesuarlar
Tabandan montaj için altlık blokları
IR monitörü, IR-Stick
PLR'ye /arayüz dönüştürücüsüne bağlantı için PLR IF modülü
LONWORKS ağına bağlantı için IF modülü LON
IF modülü BACnet
IF modülü Modbus
IF modülü CAN
Regülasyon sistemi VR-HVAC
CCe-HVAC regülasyon sistemi
Regülasyon sistemi SCe-HVAC
Fark basıncı vericisi (DDG)
