Optimize edilmiş hidrolik sayesinde verimliliği yüksek
"SE" modelinde, kendinden soğutmalı motor sayesinde suyun dışında kuru kurulum mümkündür
Monofaze alternatif akım modeli, kolay montaj için kumanda kutusu ve motor koruması önden monte edilmiştir
İşletimi ve revizyonu kolaydır
Korozyona dirençli ve aşınması az
Konstrüksiyon Uygulama
Dalgıç motorlu pompalar
Kuyulardan, sarnıçlardan ve haznelerden basma
Sulama, yağmurlama ve pompa ile boşaltma
Su temini
Yağmur Suyundan Yararlanma
Donanım / işlev
Tamamen dalgıç, çok kademeli, otomatik hava tahliyeli dalgıç pompa.
TWI5 .. EM:
Tank/sarnıç tabanının üstüne su altında montaj için standart pislik tutuculu pompa.
Bağlantı kablosu, termik motor korumalı kumanda kutusu (IP55), AÇ/KAPAT şalteri ve koruyucu kontak fişli 2 m uzunluğunda bağlantı kablosu olan monofaze alternatif akım modeli. Kumanda kutusu, şamandıra şalteri bağlantısı için hazırdır.
TWI5 .. EM-FS:
Tank/sarnıç tabanının üstüne su altında montaj için standart pislik tutuculu pompa.
Bağlantı kablosu, termik motor korumalı kumanda kutusu (IP55), AÇ/KAPAT şalteri, koruyucu kontak fişli 2 m uzunluğunda bağlantı kablosu ve entegre şamandıra şalteri (FS) olan monofaze alternatif akım modeli.

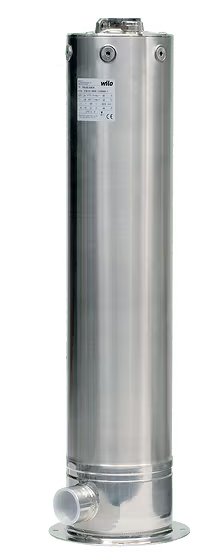

TWI5 SE .. EM:
Yüzerek alım (SE) bağlantısı için yan giriş ağızlı, zemine montaj için 4 salınım sönümleyicili destek ayaklı pompa.
Tank veya sarnıç zemininde su altında montaj ya da tank veya sarnıç dışında kuru kurulum için.
Bağlantı kablosu, termik motor korumalı kumanda kutusu (IP55), AÇ/KAPAT şalteri ve koruyucu kontak fişli 2 m uzunluğunda bağlantı kablosu olan monofaze alternatif akım modeli. Kumanda kutusu, şamandıra şalteri bağlantısı için hazırdır.
TWI5 SE .. EM-FS:
Yüzerek alım (SE) bağlantısı için yan giriş ağızlı, zemine montaj için 4 salınım sönümleyicili destek ayaklı pompa.
Tank ve sarnıç zemininde su altında montaj için.
Bağlantı kablosu, termik motor korumalı kumanda kutusu (IP55), AÇ/KAPAT şalteri, koruyucu kontak fişli 2 m uzunluğunda bağlantı kablosu ve entegre şamandıra şalteri (FS) olan monofaze alternatif akım modeli.
TWI5 .. DM:
Tank/sarnıç tabanının üstüne su altında montaj için standart pislik tutuculu pompa.
Açık kablo uçlu trifaze alternatif akım modeli.
TWI5 SE .. DM:
Yüzerek alım (SE) bağlantısı için yan giriş ağızlı, zemine montaj için 4 salınım sönümleyicili destek ayaklı pompa.
Tank veya sarnıç zemininde su altında montaj ya da tank veya sarnıç dışında kuru kurulum için.
Açık kablo uçlu trifaze alternatif akım modeli.
Tip kodlaması
Örnek: TWI5-SE 304 EM-FS
TWI Paslanmaz çelik dalgıç motorlu pompa
5 Pompa çapı (5")
SE Emme türü:
SE = Emiş tarafında bağlantı G 1¼ (yüzerek alma için) [Boşluk] = Pislik tutucu ile emme
3 Nominal debi Q, m³/saat olarak (optimum verimlilik derecesinde)
04 Kademe sayısı
EM Elektrik şebekesi bağlantısı:
EM = 1~230 V, 50 Hz DM = 3~400 V, 50 Hz
FS Donanım:
FS = Şamandıra şalterli
[Boşluk] = Şamandıra şalter yok

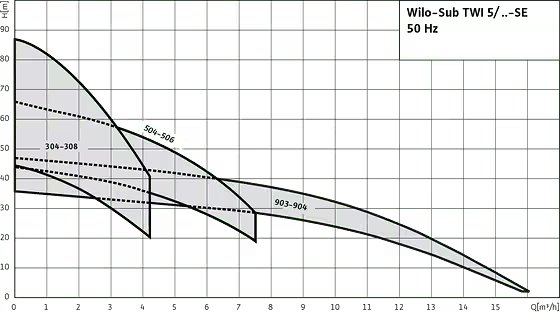

Teknik veriler
Şebeke bağlantısı 1~230 V, 50 Hz / 3~400 V, 50 Hz
Akışkan ısısı azam. +5 °C ilâ +35 °C
Maks. işletme basıncı 10 bar
Koruma sınıfı IP 68
Basınç tarafındaki bağlantı Rp 1¼
SE modeli Rp 1¼ için emiş tarafında bağlantı
Malzemeler
Pompa gövdesi: Paslanmaz çelik 1.4301
Çark: 1.4301
Mil: 1.4301
Mekanik salmastra: SIC/SIC ve kömür/seramik
Kademe bölmeleri: 1.4301
Ana çark/enjektör: 1.4301
Contalar: NBR
Tasarım
Çok kademeli yapı türü, AISI304
ACS ve WRAS sertifikalı
Çift mekanik salmastra SIC/SIC
Çıkarılabilir bağlantı kablosu
Büyük boyutlu su soğutmalı motor
20m uzunluğunda bağlantı kablosu ve güvenlik halatı teslimat kapsamındadır
Тeslimat kapsamı
Monofaze alternatif akım modeli: Pompadan kumanda kutusuna 20 m bağlantı kablolu ve kumanda kutusundan fişli 2 m bağlantı kablolu pompa
Trifaze alternatif akım modeli: Açık kablo uçlu 20 m bağlantı kablolu pompa
Polipropilen güvenlik halatı
Montaj ve kullanma kılavuzu
Aksesuarlar
Sürgülü vana
Çek valf
Kumanda cihazı ve motor koruması
Koruma şalteri
Şamandıra şalter
Akustik taşma alarmı
Wilo-HiControl 1
Basınç sensörü
Şamandıralı emme filtresi:
Kaba filtre
İnce filtre
