Bina ve yeraltı suyu drenajına yönelik güvenilir kirli ve atık su pompası.
Wilo-Rexa MINI3, ev ve arsaların temel drenajına yönelik ideal özelliklere sahip standart bir dalgıç motorlu atık su pompasıdır. 40 mm'lik serbest bilye geçişi, kirli suyun ve foseptiksiz atık suyun taşınması için mükemmeldir. Pompa, sabit veya taşınabilir ıslak kurulum için esnek şekilde kullanılabilir. Pompanın bir DrainLift WS 50 pompa bacasına monte edilmesi halinde, sistemin EN 12050-1 ile uyumluluk onayına sahip olması nedeniyle foseptik içeren atık suların basılması da mümkün olur. Optimize edilmiş hidrolik, farklı akışkanlarda üniversal kullanım için yüksek güvenilirlik sağlar. Kompakt tasarımı sayesinde dar drenaj çukurlarına bile monte edilebilmesi mümkündür. Yağ dolu yalıtım haznesi ve bir çift yalıtım, bakım aralıklarının daha uzun olmasını sağlar. En önemli bileşenlere doğrudan erişim sayesinde bakım rahatça gerçekleştirilebilir.
Özellikler/Ürün avantajları
İyileştirilmiş hidrolik sayesinde en iyi verimlilik derecesi ve yüksek işletim güvenliği
Entegre kondansatör, hafif ağırlık ve dişli flanşlı kompakt tasarımı sayesinde dar drenaj çukurlarında bile kolay kurulum
Korozyonsuz çark ve döküm kablo gelişi sayesinde farklı uygulamalardaki drenaj sırasında güvenilir kullanım
Yüksek hacimli yalıtım haznesi ve çift conta sayesinde daha uzun bakım aralıkları
Yalıtım haznesine ve pompa gövdesine doğrudan erişim sayesinde hızlı bakım
Aralıklı işletimde sabit ve taşınabilir ıslak kurulum için dalgıç motorlu pompa.
Sıvılar
Ev ortamlarında aşağıdakilerden tahliye için:
Foseptik içermeyen atık sular
Kirli su (düşük miktarda kum ve çakıl ile)
Duyuru: Pompanın bir DrainLift WS 50 pompa bacasına monte edilmesi halinde foseptik içeren atık sular pompalanabilir. Sistem EN 12050-1 uyarınca onaylanmıştır.
Donanım / işlev
Kendiliğinden devreye giren termik motor denetimi
Entegre kondansatörlü monofaze alternatif akım motoru
Takılı şamandıra şalteri (A modeli)
Tip kodlaması
Örnek: Wilo-Rexa MINI3-V04.11/M06-523/A-5M
Rexa Dalgıç motorlu atık su pompası
MINI3 Ürün serisi
V Serbest akış çarkı
04 Basınç bağlantısı nominal çapı G 1½ IG
11 Maks. basma yüksekliği, m cinsinden
M Elektrik şebekesi bağlantısı modeli:
M = monofaze alternatif akım (1~)
T = trifaze alternatif akım (3~)
06 Değer/10 = Motor nominal gücü P, kW cinsinden
5 Şebeke frekansı:
5 = 50 Hz
6 = 60 Hz
23 Ölçüm voltajı kodu
A Ek elektrik donanımı:
O = serbest kablo ucu
P = fişli
A = fişli ve şamandıra şalterli
5M Bağlantı kablosu uzunluğu
Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz ya da 3~400 V, 50 Hz
Su altında işletim tipi: S1
Su altından çıkarılmış işletim tipi: S3 %20
Koruma sınıfı: IP68
Yalıtım sınıfı: F
Akışkan sıcaklığı: 3 ... 40 °C (37 ... 104 °F)
Malzemeler
Hidrolik gövde: EN-GJL-200 (ASTM A48 Class 30)
Çark: Kompozit malzeme (PK-GF30)
Emme ağzında kapatma plakası: Paslanmaz çelik
Motor gövdesi: 1.4301 (AISI 304)
Yalıtım:
Pompa tarafında: C/MgSi (BXPFF)
Motor tarafında: NBR
Statik: NBR
Mil ucu: 1.4301 (AISI 304)
Tasarım
Rexa MINI3-V ... -P
Serbest akış çarklı ve dikey dişli bağlantılı atık su pompası. Pik döküm hidrolik gövde, plastik çark. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli, yüzey soğutmalı 1~ motor. Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Yerleşik fişli (CEE 7/7) çözülebilir bağlantı kablosu

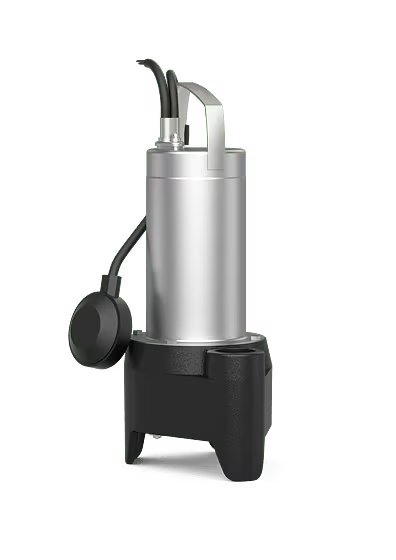

Rexa MINI3-V ... -A
Serbest akış çarklı ve dikey dişli bağlantılı atık su pompası. Pik döküm hidrolik gövde, plastik çark. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli, yüzey soğutmalı 1~ motor. Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Çözülebilir şamandıra şalterli ve takılı fişli (CEE 7/7) bağlantı kablosu
Rexa MINI3-V ... -O
Serbest akış çarklı ve dikey dişli bağlantılı atık su pompası. Pik döküm hidrolik gövde, plastik çark. Kendiliğinden devreye giren termik motor denetimli, yüzey soğutmalı 3~ motor. Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Müşteri taraflı kumandalara sabit bağlantı için açık kablo uçlu çözülebilir bağlantı kablosu. Şamandıra şalter ve fiş olmayan pompa!
Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu
