Kanalizasyonun uygun maliyetli şekilde kuru kuruluma taşınması

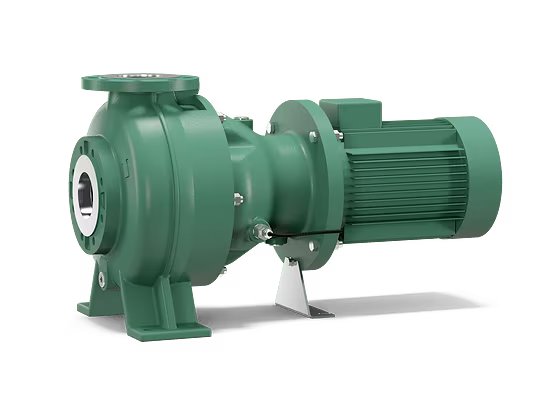

İster ara pompa istasyonlarında, ister toplama pompa istasyonlarında veya arıtma sistemlerinde olsun, Wilo-Rexa BLOC serisinin düşük tıkanmalı serbest akışlı veya tek kanallı çarklara sahip atık su pompası, sürekli işletimde bile operasyonel ve sele karşı güvenli atık su nakli sağlar. Standart IE3 motorlar ve yüksek genel verimlilik sayesinde enerji maliyetleri düşük tutulur. "Back Pull-out tasarım" sayesinde bakım ve servis işlemleri basitleştirilir ve işletme maliyetleri en aza indirilir.
Özellikler/Ürün avantajları
Yağ dolu yalıtım hazneli kapalı yatak taşıyıcısı, ek sızıntı odası ve iki mekanik salmastra sayesinde yüksek işletimsel güvenilirlik
Yüksek toplam verimlilik derecesi ile düşük enerji maliyeti
Çeşitli Ceram kaplamalar sayesinde aşındırıcı ve korozif maddelerin taşınmasında uzun servis ömrü
Back-Pull-Out tasarım sayesinde servis dostu ve zaman kazandıran montaj sayesinde düşük işletme maliyetleri
Yatay veya dikey kurulum sayesinde yerel alan koşullarında yüksek esneklik
Sürekli işletimde sabit kuru kurulum için monte edilmiş norm motorlu, blok konstrüksiyon olarak atık su pompası.
Donanım / işlev
Yalıtım hazneli ve sızıntı odalı hidrolik
İki mekanik salmastralı yalıtım
IE3 motor enerji verimliliği sınıfındaki IEC norm motor
Tip kodlaması
Örnek: Rexa BLOC-C06.34-143DAH132S2
Rexa Atık su pompası
BLOC Monte edilmiş norm motorlu blok ünite
C Çark:
V = serbest akışlı çark
C = tek kanallı çark
M = Çok kanallı çark
06 Basınç bağlantısı nominal çapı
34 Güç tanım sayısı
143 Çark çapı
D Flanş deliği modeli:
D = DIN
A = ANSI
A Standart malzeme modeli
H Kurulum türü:
H = Yatay
V = Dikey
132S Standart motor boyutu
2 Kutup sayısı (hidroliğin nominal devir sayısı)
Örnek: Wilo-RexaBloc RE 08.52W-260DAH132M4
RexaBloc Monte edilmiş standart motorlu, blok ünite olarak atıksu pompası
Röle Ürün serisi
08 Basınç bağlantısı nominal çapı
52 Güç tanım sayısı
W Çark:
W = Serbest akışlı çark
D = Üç kanallı çark
260 Çark çapı
D Flanş deliği modeli:
D = DIN
A = ANSI
A Standart malzeme modeli
H Kurulum türü:
H = Yatay
V = Dikey
132M Standart motor boyutu
4 Kutup sayısı (hidroliğin nominal devir sayısı)
Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
İşletim tipi: S1
Koruma sınıfı: IP55
Yalıtım sınıfı: F
Akışkan sıcaklığı: 3 … 70 °C
Ortam sıcaklığı: 3 … 40 °C
Motor verimlilik sınıfı: IE3
b
Hidrolik gövde: EN-GJL250
Çark: EN-GJL250
Hidrolik mil: Paslanmaz çelik 1.4021
Yatak taşıyıcısı EN-GJL-250
Motor gövdesi: EN-GJL-250
Contalar
Statik: NBR
Pompa tarafında: SiC/SiC
Motor tarafı: SiC/SiC
Tasarım
Sürekli işletimde sabit kuru kurulum için monte edilmiş norm motorlu, blok konstrüksiyon olarak atık su pompası.
Hidrolik
Tamamlanmış ünite olarak eksenel emme ağızlı, radyal basma ağızlı ve yatak taşıyıcılı hidrolik Bağlantılar, flanş bağlantı olarak tasarlanmıştır.
Yalıtım
Salmastradan giren akışkanın toplanması için yalıtım hazneli ve sızıntı odalı yatak taşıyıcısı Akışkan ve motor taraflı yalıtım, dönme yönüne bağlı bir mekanik salmastra üzerinden gerçekleşir. Yalıtım haznesi tıbbi beyaz yağla doldurulmuştur, sızıntı odası boştur ve motor yönünde kapalıdır.
Motor
Motor verimlilik sınıfı IE3, trifaze akım motoru olarak B5 konstrüksiyonlu IEC standart motor.
Тeslimat kapsamı
Yatak kurulum için trifaze akım modelinde norm motora sahip blok ünite, bağlantı kablosu dahil değil
Kaldırma aracının bağlanması için basınç bağlantısında yerleşik tutucu dirsek
Montaj ve kullanma kılavuzu
Opsiyonlar
Farklı modelde IEC norm motor:
Motor verimlilik sınıfı IE4
ATEX veya FM'e uygun patlama tehlikesine karşı güvenlik ruhsatlı
Bimetal veya PTC sensörleri ile termik motor denetimi
Dikey kurulum için model
Bare Shaft modeli
Aksesuarlar
Yalıtım haznesinin denetlenmesi için harici çubuk elektrot
Kumanda cihazları ve röleler
Bağlantı ankrajlı sabitleme setleri
