Wilo-Helix VE
Büyük binalar için enerji tasarrufu sağlayan dikey çok kademeli santrifüj pompa.
Wilo-Helix VE (11 - 22 kW), büyük binalardaki soğutulmuş su uygulamaları için değişken devir sayılı çok kademeli bir dikey santrifüj pompadır. Pompa, IE5-EC motorlu bir tahrik, entegre hava soğutmalı bir frekans konvertörü ve çeşitli kontrol modlarından oluşur. Sonuç, hem açık hem de kapalı sistemlerde yüksek enerji verimliliğidir.
Paslanmaz çelik kanıtlanmış pompa hidroliği, eksenel kuvvetlerin en iyi şekilde emilmesini sağlayan ayrı bir braket bilyeli yatak, entegre koruma fonksiyonları ve su eksikliği algılaması yüksek güvenilirlik sunar.
Analog ve dijital arayüzler ve IF modülleri sayesinde bina otomasyonuna kolay entegrasyon mümkündür.
Özellikler/Ürün avantajları
Ayarlanabilir devir sayısı, 2D/3D hidrolik ve norm motor özellikli, yüksek verimli, çok kademeli paslanmaz çelik pompa
Kolay kullanım sağlayan optimum yapısal özellikler, taşıma ve kurulum için taşıma kulpları, braket hizalama ve dönebilen serbest flanşlar
Yeşil düğme teknolojisi ile donatılmış ve tam metin menülü, kullanıcı dostu ekran
GLT ile hızlı iletişim için IF takma modül
Yenilikçi kartuş model mekanik salmastra ve mesafe tutucusu sayesinde hızlı bakım
Yeni Helix yapısı sayesinde, kullanım ömrü boyunca daha düşük maliyetler
Konstrüksiyon
Elektronik ayarlı, normal emişli, Inline bağlantılı, dikey model çok kademeli yüksek basınçlı santrifüj pompa
Uygulama
Su temini ve basınçlandırma
Endüstriyel sirkülasyon sistemleri
Proses suyu
Kapalı soğutma devreleri
Yangın söndürme sistemleri
Yıkama sistemleri
Sulama
Donanım / işlev
Korozyona dayanıklı malzemeden çarklar, ana çarklar ve kademe gövdesi
Tip kodlaması
Örnek: Helix VE 202/2-1/16/E/KS/1-230
Helix VE Inline yapı türünde dikey, çok kademeli yüksek basınçlı santrifüj pompa (elektronik ayarlı)
2 Debi, m3/saat olarak
02 Çark adedi
2 Traşlanan çark adedi (opsiyonel)
1 Pompa malzemesi
1 = Pompa gövdesi 1.4301 (AISI 304) hidrolik 1.4307 (AISI 304L)
2 = Pompa gövdesi 1.4409 (AISI 316L) hidrolik 1.4404 (AISI 316L)
3 = Pompa gövdesi EN-GJL-250 (KTL kaplamalı) hidrolik 1.4307 (AISI 304L)
4 = Monoblok pompa gövdesi EN-GJL-250 (KTL kaplamalı) hidrolik 1.4307 (AISI 304L) [yalnızca Helix VE 22.. ve üstü]
16 Maks. işletme basıncı, bar olarak v 16 = 16 bar (flanş PN 16)
25 = 25 bar (flanş PN 25)
E Conta türü E = EPDM V = FKM
K Kartuş mekanik salmastra
S Kaplin koruması, pompanın emiş ve basınç bağlantı ağzı ile aynı hat üzerindedir.
1-230 Yalnızca 1~ için (alternatif akım)

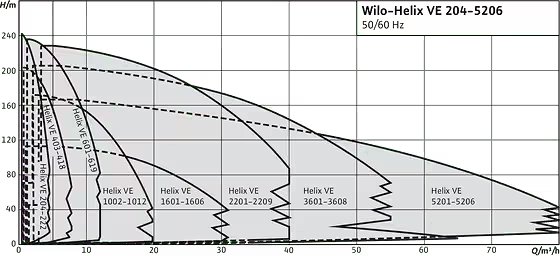

Teknik veriler
Elektrik bağlantısı:
3~ 50 Hz: 400 V +/-% 10
3~ 60 Hz: 380 V +/-% 10
3~ 60 Hz: 480 V +/-% 10
1~ 50 Hz: 230 V +/-%10
1~ 60 Hz: 220 V +/-%6
Akışkan sıcaklığı aralığı:
Helix VE 2 – 16 (EPDM): -30 ila 120 °C (talep üzerine 130 °C)
Agresif ortam için (FKM) Helix VE 2 – 16: -15 ila 90 °C
Helix VE22 – 52 (EPDM): -20 ila 120 °C (talep üzerine 130 °C)
Agresif ortam (FKM) için Helix VE22 – 52: -15 ila 90 °C (talep üzerine EPDM contalı -30 ila 120 °C)
Azami işletme basıncı: 16/25 Bar
Koruma sınıfı: IP55
Maks. ortam sıcaklığı:
3~ için 50 °C
1~ için 40 °C
Talep üzerine daha geniş sıcaklık aralıklarıv Mevcut versiyonlar:
Helix VE 2 – 16: Oval flanşlı PN 16, yuvarlak flanşlı PN 25, ISO 2531 ve ISO 7005 normlarına uygun (talep üzerine Victaulic kaplin)
Helix VE 22 – 52: Oval flanşlı PN 16 ve PN 25, ISO 2531 ve ISO 7005 normlarına uygun
Malzemeler
Helix VE 2, 4, 6, 10, 16:
Standart versiyon
Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
Pompa gövdesi paslanmaz çelik 1.4301 (AISI 304)
Temel plakası ve braket EN-GJL-250 (KTL kaplama)
Mil paslanmaz çelik 1.4301 (AISI 304) veya 1.4462 (AISI 318LN) (modele bağlı)
Mekanik salmastranın altındaki kovan 1.4404 (316L)
EPDM O-ring contası (talep üzerine FKM conta)
Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Agresif akışkanlar için
Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4404 (316L)
Pompa gövdesi paslanmaz çelik 1.4404 (316L)
Mil paslanmaz çelik 1.4404 (316L) veya 1.4462 (AISI 318LN) (modele bağlı)
Mekanik salmastranın altındaki kovan 1.4404 (316L)
FKM O-ring contası (talep üzerine EPDM conta)
Ceketli boru paslanmaz çelik 1.4404 (316L)
Helix VE 22, 36, 52:
Standart versiyon
Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
Pompa gövdesi paslanmaz çelik 1.4301 (AISI 304) veya KTL kaplama pik döküm EN-GJL 250, Helix VE 36-52 için EN-GJS 400 serbest flanşlar.
Mil paslanmaz çelik 1.4057 (AISI 431)
Mekanik salmastranın altındaki kovan 1.4404 (316L)
EPDM O-ring contası (talep üzerine FKM conta)
Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Agresif akışkanlar için
Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4404 (316L)
Pompa gövdesi: Akışkanla temas eden tüm parçalar paslanmaz çelik döküm 1.4409 (316L); Helix VE 22 için EN-GJL 250/Helix VE 36-52 için EN-GJS 400 KTL kaplama pik döküm serbest flanşlar.
Temel plakası paslanmaz çelik 1.4301 (AISI 304)
Mil paslanmaz çelik 1.4404 (316L) veya 1.4462 (AISI 318LN) (modele bağlı)
Mekanik salmastranın altındaki kovan 1.4404 (316L)
FKM O-ring contası (talep üzerine EPDM conta)
Basınç gömleği paslanmaz çelik 1.4404 (316L)
Тeslimat kapsamı
Helix VE yüksek basınçlı santrifüj pompa
Montaj ve kullanma kılavuzu
Helix VE 2 – 16 (oval flanşlı PN 16 modeli): Paslanmaz çelik karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar
