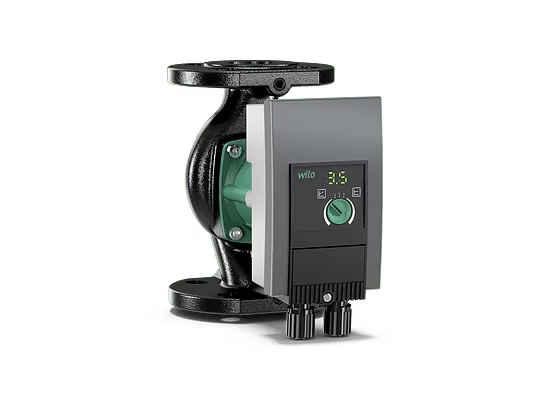

Ticari binalar için kompakt standart pompa.
Wilo-Yonos MAXO yüksek verimli pompa, HVAC uygulamalarının olduğu ticari binalarda kompakt standart pompa olarak kullanıma uygun mükemmel bir tercihtir. Üç farklı işletim tipindeki temel ayarlar ve işlevler ve yeşil düğme sayesinde pompanın ayarlanması ve kullanılması son derece kolaydır. Wilo-Connect modülü ile pompaya başka akıllı işlevler de eklenebilir.
Özellikler/Ürün avantajları
Enerji tasarrufu sağlayan yüksek verimli pompa
Ayarlanan basma yüksekliği, devir sayısı kademesi ve olası hatalar için LED ekran sayesinde tam şeffaflık
Kompakt tasarım ve Wilo fişli elektrik bağlantısı sayesinde asenkron standart pompalarda kolay değişim
∆p-v, ∆p-c regülasyon şekilleri için kolay seçim ve yeşil düğme ile üç kademeli devir sayısı ayarı
Genel arıza sinyali sayesinde tesis kullanılabilirliği güvence altına alma
Opsiyonel: İlave akıllı işlevler ile Yonos MAXO Wilo-Connect modülü
Islak rotorlu sirkülasyon pompası, rakor veya flanş bağlantılı, otomatik güç uyarlamalı EC motoru
Uygulama
Tüm sistemlerin sıcak sulu ısıtıcıları, klima sistemleri, kapalı soğutma devreleri, endüstriyel sirkülasyon sistemleri.
Donanım / işlev
İşletim modları
Sabit fark basıncı için Δp-c
Değişken fark basıncı için Δp-v
n = sabit (3 devir sayısı kademesi)
Manuel işlevler
İşletim modunun ayarı
Pompa gücünün ayarı (basma yüksekliği)
Devir hızı kademelerinin ayarı
Otomatik işlevler
İşletim moduna bağlı olarak kademesiz güç uyarlaması
Blokajı açma fonksiyonu
Soft start
Entegre edilmiş motor tam koruması
Sinyal ve gösterge işlevleri
Genel arıza sinyali (normalde kapalı gerilimsiz kontak)
Arıza bildirimi lambası
Basma yüksekliğinin ve hata kodlarının görüntülenmesi için LED segment göstergesi
Ayarlanan devir sayısı kademesinin göstergesi (C1, C2 veya C3)
Donanım
Pompa gövdesinde montaj anahtarı yeri (rakor bağlantılı pompalarda)
Wilo soket ile hızlı elektrik bağlantısı. Ağ ve SSM şebekelerinin bağlanması için, entegre edilmiş çekme koruması ile
Flanşlı pompalarda: Flanş modelleri
DN 40 ila DN 65 pompaları için standart model: PN 6 ve PN 16 karşı flanşı için kombi flanş PN 6/10 (EN 1092-2'ye uygun flanş PN 16)
DN 80 / DN 100 pompaları için standart model: Karşı flanş PN 6 için flanş PN 6 (EN 1092-2 uyarınca PN 16 için tasarlanmıştır)
Tip kodlaması
Örnek: Wilo-Yonos MAXO 30/0,5-12
Yonos MAXO Yüksek verimlilikli pompa (Rakor ya da flanş bağlantılı pompa), elektronik regülasyonlu
30/ Nominal bağlantı çapı
0,5-12 Nominal pompalama yüksekliği aralığı [m]
Teknik veriler
İzin verilen ısı aralığı -20°C ilâ +110°C
Elektrik şebekesi bağlantısı 1~230 V, 50/60 Hz
Koruma sınıfı IP X4D
Flanş bağlantısı DN 32 ile DN 80 arası
Standart modelde maks. işletme basıncı: 6/10 bar veya 6 bar (özel model: 10 bar)
Malzemeler
Pompa gövdesi: Pik döküm, kataforez kaplama
Mil: Paslanmaz çelik
Yatak: Metal emdirilmiş karbon
Çark: Plastik
Тeslimat kapsamı
Pompa
Rakorlu bağlantılarda contalar dahil
Flanş cıvataları için rondelalar dahil (DN 32 – DN 65 nominal bağlantı çaplarında)
Montaj ve kullanma kılavuzu dahil
Aksesuarlar
Dişli bağlantıda rakor bağlantıları
Flanş bağlantısından karşı flanş
Adaptör parçaları
Isı yalıtımı
