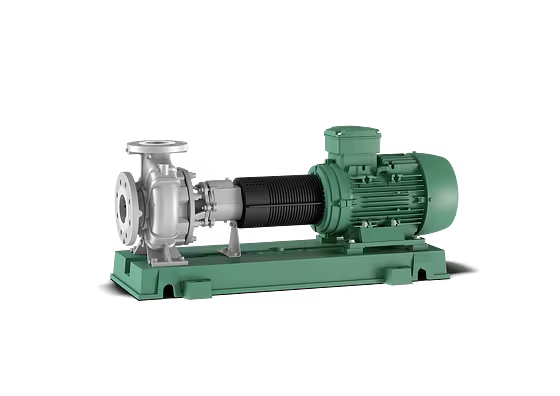

Eksenel emişli, tek kademeli alçak basınç santrifüj pompa, temel plakaya monteli Sökülebilir kaplinli standart model.
Uygulama
Sıcak sulu ısıtma sistemleri
Soğutma suyu ve soğuk su devreleri
200°C'ye kadar bölgesel ısıtma döngüleri
200°C'ye kadar endüstriyel su devreleri
350°C'ye kadar endüstriyel ısı transfer yağı devreleri
Donanım / işlev
Tek kademeli alçak basınç santrifüj pompa, kaplin, kaplin koruması, motor ve temel plakası ile norm pompa olarak. Pompa mekanik salmastra ile yalıtılmıştır.
Tip kodlaması
Örnek: Atmos GIGA-NHT 40/200-11/2
Atmos Ürün ailesi
GIGA Ürün serisi tanımı
NHT Tasarım
NHT = Yüksek sıcaklık uygulamaları için norm pompa 40
DN, basınç flanşı için 200
Nominal çark genişliği (mm) 11
Nominal motor gücü P2 [kW] 2
Kutup sayısı
Teknik veriler
İzin verilen sıcaklık aralığı:
-20 °C ... +350 °C (ısı transfer yağı)
0 ... +200 °C (su)
Elektrik şebekesi bağlantısı 3~400 V, 50 Hz
Koruma sınıfı IP55
Nominal çap DN 32 ila DN 150
Maks. işletme basıncı 25 bar
Malzemeler
Pompa gövdesi ve braket. Standart: EN-GJS-400-15
Çark: EN-GJL-250
Mil: 1.4021
Mekanik salmastra:
AQ7EGG (su)
AQ1VGG (ısı transfer yağı)
Tasarım
Tek kademeli düşük basınçlı sirkülasyon pompası, esnek bağlanmış tahrikler için aks sabitlemeli ve flanşlı yatak taşıyıcısına sahip eksenel emme ağızlarının bulunduğu temel plakası pompası işlevi görür
Bir sökülebilir kaplin (bilezik kaplin), rotor ünitesi sökülürken motorun konumunda bırakılmasına olanak verir
Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu
Serbest mil uçlu pompa veya
Pompa, temel plaka üzerinde kaplinli ve kaplin korumalı, motorsuz veya
elektro motor ile birlikte temel plaka üzerine tamamen monte edilmiş pompa
