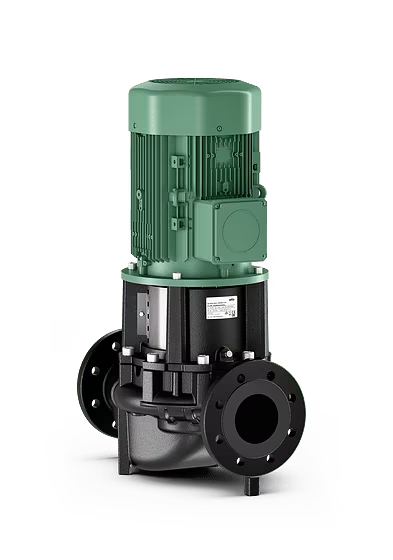

Büyük binalarda ısıtma, iklimlendirme ve soğutma uygulamaları için evrensel kuru rotorlu pompa.
Wilo-Atmos GIGA-I, çok çeşitli uygulamalar için çeşitli bileşenler ve malzemeler sunar. -20 ila +140 °C sıcaklıklarda farklı akışkanları taşıyabilir ve bu nedenle özellikle klima ve soğutma uygulamaları için uygundur. Oluşan kondens suyu, bir çıkış üzerinden hedeflenen şekilde tahliye edilebilir.
Son teknoloji pompa hidroliği ve IE3/IE4 motorlarla donatılmış pompa, enerji tasarrufu sağladığı gibi aynı zamanda güvenilir şekilde çalışır.
Korozyona dirençli kataforez kaplama ile donatılan döküm parçalar, aynı zamanda uzun bir servis ömrü sağlar.
Özellikler/Ürün avantajları
Çarklar, motor boyutları ve mekanik salmastralar gibi çok çeşitli bileşenler sayesinde farklı akışkan ve sıcaklıklarda farklı uygulamalarda evrensel kullanım
Güvenilir ve enerji tasarruflu çalışma için son teknoloji pompa hidroliği ve IE3/IE4 motor teknolojisi
Tüm döküm bileşenlerin korozyona dirençli kataforez kaplaması sayesinde uzun servis ömrü
Klima ve soğutma sistemlerinde kullanıldığında kondens suyunun hedeflenen tahliyesi
Maksimum stabilite için pompa ayaklarını sabitleme imkanı ile basit kurulum
Opsiyonel “Back-Pull-Out” tasarımı ve büyük pompalarda kartuş mekanik salmastra ile kolay bakım ve kullanıcı dostu tasarım
Inline yapı türünde flanş bağlantılı kuru rotorlu pompa
Uygulama
Isıtma suyu tahliyesi (VDI 2035'e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.
Tip kodlaması
Örnek Atmos GIGA-I 40/160-5,5/2
I Inline pompa
40 Boru bağlantısının nominal çapı DN
160 Nominal çark çapı
5,5 Nominal motor gücü P2 kW biriminde
2 Kutup sayısı
Teknik veriler
Pompalanan akışkan için izin verilen ısı aralığı -20 °C ila +140 °C
Maks. ortam sıcaklığı 40 °C
Tmax. = +140 °C'ye kadar su pompalamak için mekanik salmastra. T ≤ +40°C'ye kadar %20 ila %40 oranında glikol katkısı yapılabilir. Glikol oranı >%40 ile maks. %50 arasında olan ve akışkan sıcaklığı > +40 °C ile maks. +120 °C arasında değişen su-glikol karışımları veya su haricindeki akışkanlar için alternatif bir mekanik salmastra takılmalıdır. Su-glikol karışımı kullanımı durumunda, genel olarak uygun mekanik salmastra ile bir S1 varyasyonunun kullanılması önerilir.
Elektrik şebekesi bağlantısı 3~400 V, 50 Hz (talep üzerine)
Koruma sınıfı IP55

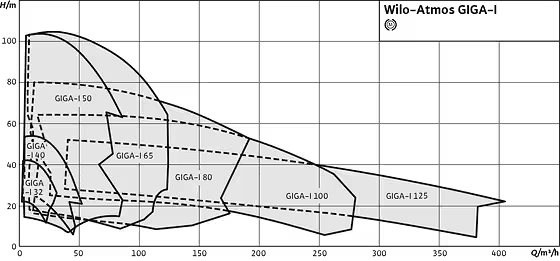

DN 32 ile DN 250 arası nominal çap
İşletme basıncı için standart model: 13 bar (maks. +140 °C) / 16 bar (maks. +120 °C)
Malzemeler
Pompa gövdesi ve laterna: Standart: EN-GJL-250;
Çark: Standart: EN-GJL-200; özel model: Bronz CuSn 10 paslanmaz çelik 1.4408
Mil: 1.4122
Mekanik salmastra: AQEGG; diğer mekanik salmastralar istek üzerine temin edilir
Tasarım
Inline tipi, tek kademeli, alçak basınç santrifüj pompası
Mekanik salmastra
Basınç ölçüm bağlantılı flanşlı bağlantı R 1/8
Braket
Kaplin
IEC norm motor
Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu
Opsiyonlar
Bronz çarklı …-L1 varyantı (ek ücret karşılığında)
Paslanmaz çelik çarklı …-L4 varyantı (ek ücret karşılığında)
"Back pull-out" tasarımlı ve kartuş mekanik salmastralı ...-P6 varyantı
Küresel grafitli dökme demir gövde ile …-H1 modeli talep üzerine mevcuttur
Maks. 25 bar işletim basıncı için …-P4 modeli talep üzerine mevcuttur
Talep üzerine diğer gerilimler ve frekanslar ve ATEX sertifikası
