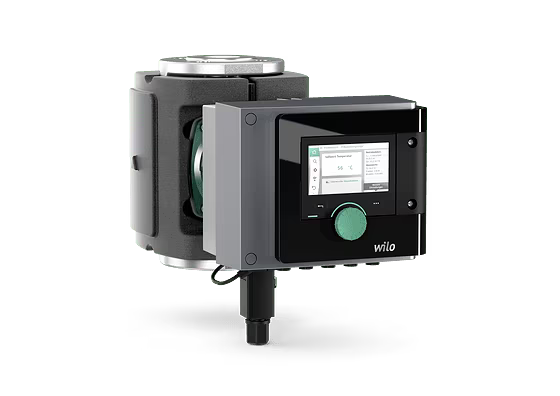

İçme suyu uygulamaları için özel olarak geliştirilen Wilo-Stratos MAXO-Z, Wilo-Stratos MAXO pompanın yenilikçi özelliklerini paslanmaz çelik gövde içinde bir araya getirir. Uzun ömürlü ve hijyenik malzeme sayesinde piyasadaki diğer sıcak içme suyu sirkülasyon pompalarına kıyasla daha avantajlıdır.
Özellikler/Ürün avantajları
Ayar asistanı ile gerçekleştirilen uygulama odaklı ayarların yanı sıra, yeni ekran özelliklerinin ve yeşil düğme teknolojili kumanda düğmesinin bir araya gelmesi ile kolay kullanım.
Yeni, akıllı regülasyon işlevi T-const sayesinde en yüksek derecede içme suyu hijyeni ve enerji verimliliği.
Termik dezenfeksiyon algılaması sayesinde optimum hijyen desteği.
Mobil uç cihazlar ile bağlantı için en modern iletişim arabirimleri (örn. Bluetooth) ve çoklu pompa kumandası için Wilo Net aracılığıyla doğrudan pompa ağı oluşturma.
Net ve geniş klemens bölmesi ve optimize edilmiş Wilo-Connector sayesinde elektrik sistemi kurulumunda maksimum rahatlık.
Rakor veya flanş bağlantılı, entegre elektronik güç uyarlamalı, EC motorlu, ıslak rotorlu akıllı resirkülasyon pompası
Uygulama
Tüm modellerin kullanım suyu sirkülasyon sistemleri, tüm sistemlerin sıcak su ısıtma sistemleri, klima sistemleri, kapalı frigofirik devreler, endüstriyel sirkülasyon üniteleri
Donanım / işlev
Uygulama alanı
Pompa, kontrol modunun hassas ayarı sayesinde sisteme özgü her uygulama için (ör. sirkülasyon, içme suyu deposu) en yüksek sistem verimliliği ile işletim sağlar.
İçme suyu
Sirkülasyon
İçme suyu deposu
Başka uygulamalar mümkündür:
Isıtıcı
Radyatör
Zemin ısıtması
Tavan ısıtması
Hava ısıtıcı
Yerden ısıtma*
Hidrolik makas
Fark basınçsız dağıtıcı*
Isıtma tampon belleği*
Isı eşanjörü
Isı kaynağı devresi (ısı pompası)*
Uzaktan ısıtma devresi*
Soğutma
Tavan soğutma
Zemin soğutması
Klima cihazları
Yerden soğutma*
Hidrolik makas
Fark basınçsız dağıtıcı*
Soğutma tampon belleği*
Isı eşanjörü
Geri soğutma devresi*
Uzaktan soğutma devresi*
(* SW≥01.05.10.00 itibarıyla sistem tipi mevcuttur)
Isıtma ve soğutma kombinasyonu
Otomatik değiştirme
Seçilen uygulamaya göre aşağıdaki kontrol modları kullanılabilir:
Kontrol modları
Sabit devir sayısı (kontrol modu)
Sabit fark basıncı için Δp-c
Değişken fark basıncı için Δp-v
Basma gücünün mevcut ihtiyaca göre sürekli (dinamik) olarak uyarlanması için Dynamic Adapt plus özelliği
Sabit sıcaklık regülasyonu için T-const.
Fark sıcaklığı regülasyonu için ΔT
Sabit debi regülasyonu için sabit Q
Multi-Flow Adaptation: Isıtma devresi dağıtıcılarında ikincil pompaların ihtiyaca uygun besleme yapması için besleme pompasıyla toplam debiyi saptama
Kullanıcı tanımlı PID regülatörü
Opsiyonel işlevler
Maksimum debiyi sınırlandırmak için Q-Limitmax.
Minimum debiyi sınırlandırmak için Q-Limitmin.
Akışsız Durma (Sıfır akışı devre dışı bırakma)
Otomatik düşürme işletimi
Kötü nokta regülasyonu (harici gerçek değer sensörü ile Δp-c regülasyonu)
Termik dezenfeksiyon algılaması
Δp-v karakteristik eğrinin değişken eğimi
Manuel ayarlar
Ayar asistanlarında uygulama alanı seçimi
Dahil olan işletim parametresinin ayarı
Nominal çalışma noktası: Δp-v durumunda hesaplanan işletim noktasının direkt girişi
Durum göstergesi
Enerji miktarı hesabının ayarlanması ve sıfırlanması (Isıtma ve soğutma)
Pompanın hava tahliye işlevi
Ayarların kilitlenmesi için tuş kilidi
Fabrika ayarlarına veya kayıtlı kurtarma noktalarına (parametre setleri) sıfırlama işlevi
Analog girişlerin parametrelenmesi
İkili veri girişlerinin parametrelenmesi
Röle çıkışlarının parametrelenmesi
Otomatik işlevler
İşletim moduna bağlı olarak düşük güç tüketimli işletim için ihtiyaca göre optimize edilmiş güç uyarlaması
Düşürme işletimi algılaması
Sıfır akış algılandığında devre dışı bırakma (No-Flow Stop)
Soft start
Otomatik hata giderme rutinleri (örneğin blokajı açma fonksiyonu)
Isıtma/soğutma işletimi değiştirme
Entegre edilmiş trip elektronikli tam motor koruması
Harici kumanda girişleri ve bunların işlevleri
2x analog giriş:
Sinyal tipleri: 0 - 10 V, 2 - 10 V, 0 - 20 mA, 4 - 20 mA, PT1000
Uygulamalar: Her kontrol modu ayarı (Multi-Flow Adaptation hariç) için hedef değer uzaktan, kullanıcı tanımlı PID işletiminde sıcaklık, fark basıncı veya serbest sensör için sensör girişleri
2x dijital giriş:
Gerilimsiz kumanda girişleri veya şalter için
Parametrelenebilir işlevler:
ext. OFF
ext. MIN
ext. MAX
MANUEL (BMS -KAPALI)
Tuş kilidi
Isıtma/soğutma işletimi değiştirme
2 tekli pompanın ikiz pompa yönetimi, birden fazla pompanın birbirleriyle iletişimi ve ay geçidi üzerinden pompa uzaktan ayarı için Wilo Net
Sinyal ve gösterge işlevleri
İşletim göstergesi ekran durumu:
Hedef değer
Gerçek basma yüksekliği
Gerçek debi
Güç tüketimi
Elektrik tüketimi
Sıcaklıklar
Durum göstergesi LED'i: Hatasız işletim (yeşil LED), pompa iletişimi (mavi LED)
Hata ekran durumu göstergesi (ekran rengi kırmızı):
Tam metinde hata kodu ve hata tanımı
Durdurma önlemleri
Uyarı ekran durumu göstergesi (ekran rengi sarı):
Uyarı kodları ve uyarının uyarı açıklamasının tam metni
Durdurma önlemleri
Proses göstergesinin ekran durumu göstergesi (ekran rengi mavi):
Pompa hava tahliyesi
Güncelleme işlemi
BMS iletişimi ekran durumu (ekran rengi mavi):
Aktif BMS parametrelerinin (veri iletişim hızı, adres,...) özeti
Genel arıza sinyali SSM (gerilimsiz değiştirici)
Genel işletim sinyali SBM (gerilimsiz kapatma kontağı)
Veri alışverişi
Akıllı telefon veya tablet ile pompa arasında kablosuz veri alışverişi ve uzaktan kumanda işlemleri için Bluetooth arabirimi.
Wilo-Smart Gateway ile internet üzerinden pompayı uzaktan izleme.
Bina otomasyonuna bağlantı için Modbus TCP dijital arayüz (Wilo CIF modülü Ethernet (çoklu protoko
l) ile kullanılabilir).
RS485 BUS sistemi üzerinden bina otomasyonuna bağlantı için Modbus RTU seri dijital arayüz (Wilo-CIF-Modul Modbus RTU modülü ile mümkündür).
Bina otomasyonuna bağlantı için BACnet IP dijital arayüz (Wilo CIF modülü Ethernet (çoklu protokol) ile kullanılabilir).
RS485 BUS sistemi üzerinden bina otomasyonuna bağlantı için BACnet MS/TP seri dijital arayüz (Wilo-CIF-Modul BACnet MS/TP modülü ile mümkündür).
LONWorks BUS sistemi üzerinden bina otomasyonuna bağlantı için LON seri dijital arayüzü (LON Wilo-CIF modülü ile mümkün).
CANopen BUS sistemi üzerinden bina otomasyonuna bağlantı için CANopen seri dijital arayüzü (CANopen Wilo CIF modülü ile mümkün).
Firmaya özel kaplin modülü üzerinden bina otomasyonuna bağlantı için PLR seri dijital arayüzü (PLR Wilo-CIF modülü ile mümkün).
Donanım
Flanşlı pompalarda: Flanş modelleri
DN 32 ila DN 65 pompaları için standart model: PN 6 ve PN 16 karşı flanşı için kombi flanş PN 6/10 (EN 1092-2'ye uygun flanş PN 16)
DN 80 / DN 100 pompaları için standart model: Karşı flanş PN 6 için flanş PN 6 (EN 1092-2 uyarınca PN 16 için tasarlanmıştır)
DN 32 ilâ DN 100 pompaları için özel model: Karşı flanş PN 16 için flanş PN 16 (EN 1092-2'ye uygun)
Birçok entegre iletişim arayüzü ve isteğe bağlı olarak kullanılabilir CIF modülü takma yeri
İletişim arayüzlerinin bağlantısı için 5 kablo girişi
Bluetooth arayüzü
Yeşil düğme ve 2 tuşa sahip yüksek çözünürlüklü grafik ekran
Kullanıcı dostu klemens bölmesi
Entegre sıcaklık sensörü
Isıtma sistemleri uygulamaları için standart ısı yalıtımı
Elektrik beslemesi için optimize Wilo-Connector ile hızlı elektrik bağlantısı
Тeslimat kapsamı
Pompa
Optimize edilmiş Wilo-Connector
2x kablo bağlantısı M16 x 1,5
Flanş bağlantılar için altlık disk (DN 32 - DN 65 nominal bağlantı genişliklerinde)
Rakorlu bağlantılarda contalar dahil
Isı yalıtımı
Montaj ve kullanma kılavuzu
Tip kodlaması
Örnek:
Wilo-Stratos MAXO-Z 40/0,5-8
Stratos MAXO
Yüksek verimlilikli pompa (Rakor ya da flanş bağlantılı pompa), elektronik regülasyonlu
Z
İçme suyu sirkülasyonu için tekli pompa
40/
Nominal bağlantı çapı
0,5-8
Nominal pompalama yüksekliği aralığı [m]
-P1
LABS içermeyen model
Teknik veriler
İzin verilen sıcaklık aralığı
Kullanma suyu, 3,57 mmol/l'ye kadar (20 °dH): 0 °C ila +80 °C
Isıtma suyu: -10 °C ilâ +110 °C
Elektrik şebekesi bağlantısı 1~230 V, 50/60 Hz
Koruma sınıfı IPX4D
Rakor ya da flanş bağlantısı (tipine göre) Rp 1 ila DN 65
Standart modelde azami işletme basıncı: 6/10 bar (özel model: 16 bar)
Yalıtım sınıfı: F
Parazit yayını normu: EN 61800-3:2004+A1:2012 / konutta kullanım (C1)
Parazite dayanıklılık normu: EN 61800-3:2004+A1:2012 / sanayide kullanım (C2)

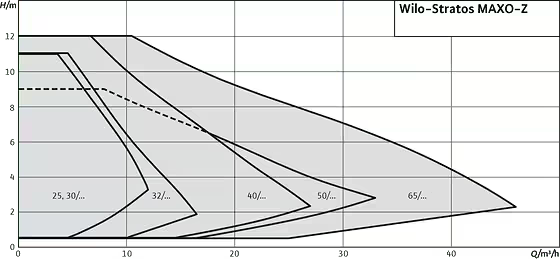

Debi maks. Q: 46 m³/sa
Basma yüksekliği maks. H: 12 m
Malzemeler
Yatak malzemesi: Karbon grafit
Çark: PPS-GF40
Pompa gövdesi: Paslanmaz çelik
Mil: 1.4122, DLC kaplamalı
Tasarım
EC motora ve entegre elektronik güç uyarlamasına sahip akıllı ıslak rotorlu sirkülasyon pompası
Yeşil düğme teknolojisi ve grafikli ekran
Trip elektronikli motor koruması
Bina otomasyonu için opsiyonel CIF modülü ile fonksiyon genişletme için konnektör
Üç boyutlu kavisli çark kanatları olan çark ve kömür kompozitten üretilmiş plastik rotor gömleği
