Özellikler/Ürün avantajları

Tek veya çift hazne kullanılabildiğinden esnek kullanım olanağı verir
Dipten emiş sayesinde hazneyi optimum ölçüde boşaltma olanağı sunar.
Yüksek performans tayfı ve güvenilir seviye tespiti sayesinde işletim güvenilirliği
Kendinden soğutmalı motorların kullanımı sayesinde sürekli işletim (S1)



Konstrüksiyon

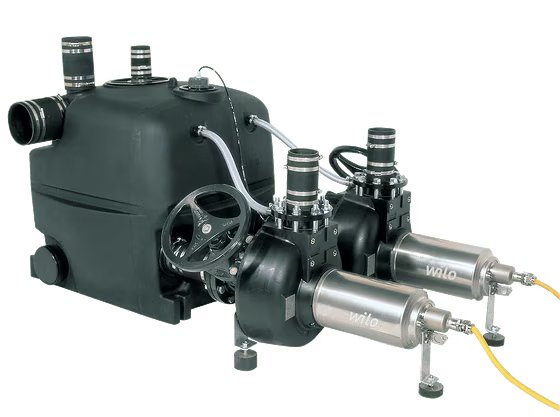

İkiz pompalı sistem olarak iki ayrı kuru kurulu pompaya sahip atıksu terfi tesisi

Uygulama

Doğal eğimle kanal sistemine sevk edilemeyen, foseptik içeren atık suyun basılması (DIN EN 12050-1 uyarınca) ve karşı basınç seviyesinin altında kalan dreyn yerlerinde geri akışta yığılmama emniyetli drenaj (DIN EN 12056-1 uyarınca).

Donanım / işlev

Soğutma kılıfı
Termik motor denetimi ve sızdırmazlık denetimi
Seviye sensörü ile seviye kumandası
Gövdede zener bariyerine ve şebekeye bağımlı alarma sahip kumanda cihazı
Gerilimsiz kontak
Pumpa kablosu çıkartılabilir özellikte
Hava tahliyesi için hortum bağlantısı
Manüel diyaframlı pompa için hortum bağlantısı
Tespit malzemesi

Tip kodlaması

Örn.: Wilo-DrainLift XXL 1080-2/8,4
XXL Büyük projeler için atık su terfi tesisi
10 10 = Basma ağzı DN 100 8 = Basma ağzı DN 80
80 80 = Toplam hacim 800 l 40 = Toplam hacim 400 l
2 İkiz pompalı sistem
/8,4 Pompa başına P2 güç değeri [kW]

Teknik veriler

Elektrik şebekesi bağlantısı 3~400 V, 50 Hz
Çektiği güç P1 tipine bağlı olarak 2,3 ila 10,0 kW
Sistem ile kumanda cihazı arasındaki kablo uzunluğu 10 m
İşletim türü S1, S3
Maks. akışkan sıcaklığı 40 °C, kısa süreyle 65 °C
Çevre ısısı azam. 40 °C
Serbest küresel geçiş, tipe göre 78 mm ilâ 95 mm
Basınç ağzı tipe göre DN 80 veya DN 100
Giriş bağlantısı 3 x DN 100/150, 1 x DN 100
Hava tahliye bağlantısı DN 70 mm
Asg. giriş yüksekliği (giriş ortasında kadar yerleştirme yüzeyi) 700 mm
Koruma sınıfı (kumanda cihazsız) IP 68
Brüt hazne hacmi 400/800 l
Kumanda hacmi 200/400 l

Malzemeler

Motor gövdesi: Paslanmaz çelik 1.4404 (AISI 316L)
Hidrolik: Plastik PUR
Hazne: Plastik PE

Tasarım

Bağlanmaya hazır, komple su altına kalabilir atıksu terfi tesisi (su altı yüksekliği: 2 mWS, tamamen su altında kalma süresi: 7 gün), bir veya iki gaz ve su geçirmez toplama tanklı. İki adet Wilo-Drain TP 80 veya TP 100 serisi atıksu pompasıyla donatılmıştır (malzeme: paslanmaz ve kompozit). Tesisin hafif toplam ağırlığı sayesinde kullanımı kolaydır; örn. TP 80 pompalı ikiz sistem yalnızca 160 kg (en ağır parça ağırlığı: pompa 62 kg). Dipten emiş sayesinde hazneyi optimum ölçüde boşaltma olanağı sunar.
Dikkat: Kumanda cihazı su altında kalamaz ve bu nedenle su altında kalmaya karşı korunacak şekilde düzenlenmelidir.

Тeslimat kapsamı


Otomatik değiştirme, yedek ve pik yükü işletimli, gerilimsiz kontaklı ve her pompa için işletim ve arıza lambalı mikro işlemcili kumanda cihazı.
Hava tahliyesi için elastik hortum bağlantısı DN 70.
Bir manüel diyaframlı pompanın bağlantısı için elastik hortum bağlantısı. Hazneyi pompaya bağlamak için montaj seti (hortumlu hava tahliyesi flanşı dahil).
