Özellikler/Ürün avantajları
95 °C'ye kadar akışkanlar için
Uzun süreli çalışmaz durumlarda bile uzun ömürlü
Takılı şamandıra şalteri sayesinde kolay işletim
Ayaklı yapı biçiminde standart motorlu, dalgıç olmayan kirli su pompası
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
Maksimum 95 °C akışkan sıcaklığına sahip kirli su
Donanım / işlev
Ayarlanabilir anahtarlama noktalı, takılı şamandıra şalteri
Tip kodlaması
Örn.: Wilo-Drain VC 32/10
VC Ayaklı yapı biçiminde kirli su pompası
32 Basma ağzı nominal çapı, mm olarak
10 Maks. basma yüksekliği, m cinsinden
Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
Akışkan sıcaklığı: 3 ... 95 °C
İşletim tipi: S3 % 25
Basma ağzı:
VC 32: R 1
VC 40: R 1½
Koruma sınıfı: IP54
Malzemeler
VC 32
Motor gövdesi: Al
Pompa gövdesi: EN-GJL-250
Çark: 1.4028
Mil: Paslanmaz çelik
Şamandıra: PP
VC 40
Motor gövdesi: Al
Pompa gövdesi: EN-GJL-250
Çark: EN-GJL-250
Mil: Paslanmaz çelik
Şamandıra: PP
Tasarım

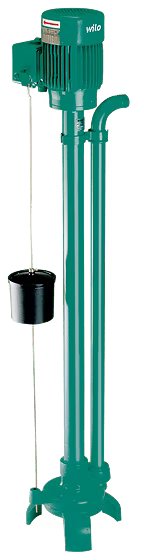

Sabit kurulum için takılı şamandıra şalterli, ayaklı yapı biçimde santrifüj pompa.
Yarı açık çok kanallı çark ve yatay basma ağzı ile tek kademeli hidrolik. Hidroliğin emme bölgesine bir giriş filtresi entegre edilmiştir. Tahrik, bir standart motor üzerinden gerçekleşir. Hidrolik ve motor sabit olarak bir pompa mili (mil koruma borusunda) üzerinden bağlıdır. Pompa milinin yataklaması, kaydırma yatakları, akışkanın kaydırma yataklarını yağlaması üzerinden gerçekleşir.
Otomatik bir işletme için bir şamandıra şalteri takılıdır. Anahtarlama noktaları tahditler üzerinden ayarlanabilir.
Тeslimat kapsamı
Takılı şamandıra şalterli pompa
Montaj ve kullanma kılavuzu.
Aksesuarlar
Bağlantı kablosu
Motor koruma fişi
Bağlantı kablosu seti:
5 m bağlantı kablosu
Motor koruma fişi
