Özellikler/Ürün avantajları
Pompa dönüş yönünü gösteren kontrol lambası (sadece 3~ için)
Standart olarak ısı yalıtımlıdır
Konstrüksiyon

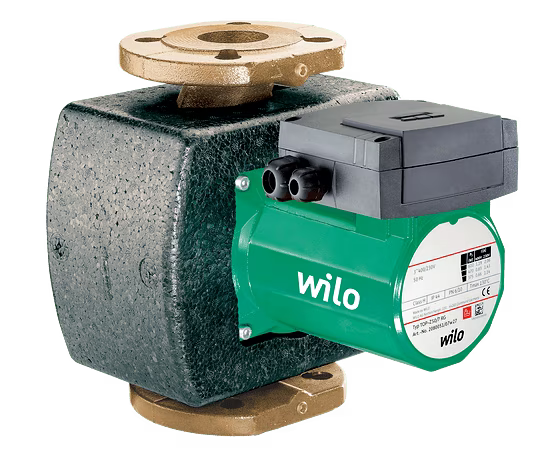

Rakor veya flanş bağlantılı ıslak rotorlu sirkülasyon pompası. Gücün uyarlanması için önceden seçilebilir devir hızı kademeleri
Uygulama
Endüstri ve bina teknolojilerinde kullanma suyu sirkülasyon sistemleri.
Donanım / işlev
İşletim tipleri
Devir hızı kademe kumandası
Manuel işlevler
Devir hızı kademesi ayarı: 3 devir hızı kademesi
Otomatik fonksiyonlar
İzin verilmeyen yükseklikteki sargı sıcaklıklarına karşı dahili koruma (sadece P2 < 180 W pompalar içindir, SK 602N ve SK 622N kumanda cihazına sahip tüm pompa tipleri için opsiyoneldir).
Sinyal ve gösterge işlevleri
Termik sargı kontağı (WSK, gerilimsiz normalde kapalı kontak) (sadece P2 ≥ 180 W pompalar için)
Dönüş yönü kontrolü (yalnızca 3~pompalarda)
Donanım
Flanşlı pompalarda: Flanş modelleri
DN 40 ila DN 65 pompaları için standart model: PN 6 ve PN 16 karşı flanşı için kombi flanş PN 6/10 (EN 1092-2'ye uygun flanş PN 16)
DN 80 pompaları için standart donatım: Karşı flanş PN 6 için flanş PN 6 (EN 1092-2 uyarınca PN 16 için tasarlanmıştır)
DN 40 ilâ DN 80 pompaları için özel model: Karşı flanş PN 16 için flanş PN 16 (EN 1092-2'ye uygun),
Kablo girişi her iki taraftan mümkün (yalnızca P2≥180 W'li 3~ ve 1~ pompalarda)
Standart olarak ısı yalıtımlı
Tip kodlaması
Örnek:
Wilo-TOP-Z 40/7
TOP
Standart pompa (Rakor bağlantılı ya da flanş bağlantılı pompalarda)
-Z
İçme suyu sirkülasyonu için tekli pompa
40/
Nominal bağlantı çapı
7
Nominal basma yüksekliği aralığı [m] Q = 0 m 3/saat
Teknik veriler
İzin verilen ısı aralığı
TOP-Z 20/4 ve TOP-Z 25/6, içme suyu 3,21 mmol/l (18 °dH)'e kadar: maks. +65 °C, kısa süreyle (2 h) +80 °C'e kadar
TOP-Z 25/10 itibariyle içme suyu 3,57 mmol/l (20 °dH)'e kadar: maks. +80 °C, kısa süreyle (2 h) +110 °C'e kadar
Elektrik şebekesi bağlantısı:
1~230 V, 50 Hz (tipine bağlı)
3~230 V, 50 Hz (opsiyonel kumanda fişi ile)
3~400 V, 50 Hz
Koruma sınıfı IPX4D
Rakor veya flanş bağlantılı (tipine göre) Rp ¾ ila DN 80
Standart modelde maks. işletme basıncı: 6/10 bar ya da 6 bar (özel model: 10 bar veya 16 bar)
Malzemeler
Pompa gövdesi: Paslanmaz çelik/ Bronz döküm/ Kır döküm (tipine bağımlı olarak)
Çark: Plastik
Mil: Paslanmaz çelik/ seramik (tipe bağlı)
Yatak: Sentetik reçine emdirilmiş karbon
Тeslimat kapsamı
Pompa
Isı yalıtımı dahil
Rakorlu bağlantılarda contalar dahil
Flanş cıvataları için altlık disk dahil (DN 4
0 – DN 65 nominal bağlantı çaplarında)
Montaj ve kullanma kılavuzu dahil
Opsiyonlar
PN 16 işletim basıncı için özel modeller (fiyat farkı alınır)
İstek üzerine ülkelere özel gerilimlere uygun modeller temin edilebilir.
Aksesuarlar
Dişli bağlantıda rakor bağlantıları
Adaptör parçaları
Zaman ayarlı kumanda cihazı Wilo-SK 601N
3~400 V pompalar için:
Kumanda fişi 3~230 V, 50 Hz
Tam motor koruması için Wilo trip cihazı SK 602N/SK 622N
1~230 V pompaları için
Tam motor koruması için Wilo trip cihazı SK 602N/SK 622N
