Özellikler/Ürün avantajları
17.000 m³/saate kadar büyük sevk miktarları için etkili hidrolik
Düşük NPSH değeri (çift emme çarkı sayesinde)
Basınç veya emme hatlarının sökülmesine gerek kalmaksızın yüksek proses güvenliği ve kolay bakım
Düşük gürültü seviyeleri ve azaltılmış titreşimler
Seçenekler: Enerji tasarruflu IE3-/IE4 motorlar, içe suyu ruhsatı (KTW, ACS), yenilikçi Ceram CT kaplama
Konstrüksiyon

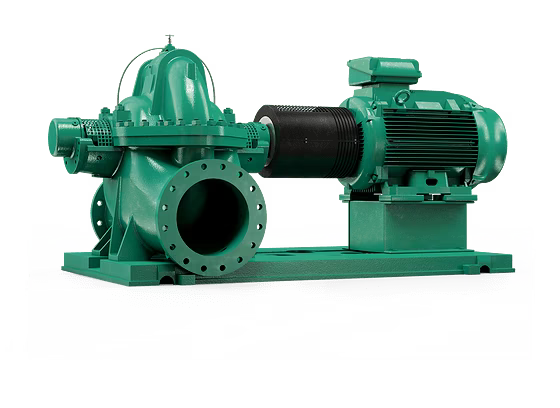

Temel plakaya monte edilmiş, ayrılabilir gövdeli pompa.
Uygulama
VDI 2035 normuna uygun ısınma suyu, su/glikol karışımları, soğutma suyu, soğuk su ve kullanma sularının pompalanması
Küçük ölçekli yerleşim birimleri su tedariği, sulama, bina tekniği, genel sanayi, santraller vb. uygulamaları için uygundur.
Tip kodlaması
Örnek SCP 200/250HA‐110/4
SCP Gövdesi ayrılabilir pompa
200 Basma ağzının nominal çapı
250 Çark nominal çapı
HA Hidrolik tipi A
Hb Hidrolik tipi B
HS Tekli vakum çarkı
DS İki kademeli pompa
DV Çift spiral
110 Nominal motor gücü P2 [kW]
4 4 kutuplu motor
Teknik veriler
Fluid temperature (mechanical seal) [°C]：
-20 ~ 90 ° C Standard，
90 ~ 120° C: High-temperature Type，
>120° C on request
Max.operating pressure [bar] ：10/16/25
Mains connection：3~380V(±10%)-50Hz
Protection class：IP55
Insulation class: F
Energy efficiency class: CL 2
Number of motor poles/speed[rpm]：6 poles/980、4 poles/1480、2 poles/2900
Malzemeler
Pompa gövdesi: EN-GJL-250
Çark: G-CuSn10
Mil: X12Cr13
Tasarım
Ayrılabilir gövdeli santrifüj pompa, tek ve iki kademeli modelde temin edilebilir
Komple ünite olarak (kaplinli pompa, kaplin koruması, motor ve temel plakası) veya motorsuz veya yalnızca pompa hidroliği olarak teslim edilir
Mekanik salmastra veya salmastra kutulu mil salmastrası
2, 4 ve 6 kutuplu motorlar; 375 kW'ye kadar IE3 standardı (talep edildiğinde IE4, IE2)
Döküm temel plakası; SCP 200 ve üzeri kaynak edilmiş çelik çerçeve ile (motor gücüne ve ölçülerine bağlı)
Тeslimat kapsamı
Pompa
Montaj ve işletim kılavuzu
Opsiyonlar
Diğer motor modelleri talep üzerine temin edilir
17.000 m3/saate varan basma miktarı özel model olarak temin edilebilir
Özel motor (6.000 V, 10.000 V vb.)
Özel yapı türü
Çark: Bronz, pik döküm, paslanmaz çelik
Gövde: Pik döküm, küresel grafitli dökme demir
Siklon seperatörü (contayı flaş etmek için)
