Enerjiyi verimli kullanır.Yenilikçi kanat geometrisi ve enerji tasarruflu IE3/IE4 motorları olabilecek en iyi itiş performansının elde edilmesini sağlar. Bu aynı zamanda enerji ve işletme masraflarınızı en aza indirir.
Her daim güvenilir.Aşınmaya karşı dayanıklı CTP/PA6 pervane uzun ömürlüdür ve kendiliğinden temizlenme özelliğiyle artı puan kazanır.
Dengeli pervane yükü sayesinde sakin çalışır, yüksek itiş gücü aralıklarında ve elverişsiz akım şartlarında dahi iyi sonuç verir.
Konstrüksiyon

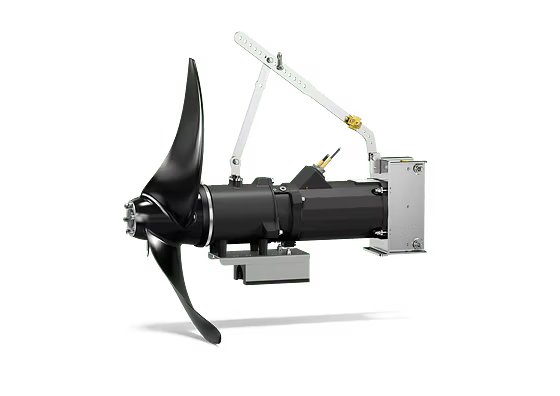

İki kademeli gezegen dişlisi olan, yavaş çalışan, sürekli veya fasılalı işletmedeki dalgıç motorlu karıştırma düzeni.
Uygulama
Aktif çamur havuzu
4. Temizlik kademesi
Özel uygulamalar
Sıvılar
Aşağıdaki akışkanların ticari ortamlarda homojenleştirilmesi ve akım oluşturma için:
Proses atık suyu
Foseptik içeren atık sular
Donanım / işlev
Bimetal sensörlü termik motor denetimi
2 kademeli gezegen dişlisi
3 odalı sistem
Frekans konvertörlü işletme mümkündür
EMU TRE ... dalgıç motorlu karıştırma düzenlerinin ek donanımı
IE3 dalgıç motoru(IEC 60034-30 uyarınca)
Tip kodlaması
Örnek: Wilo-EMU TRE 326-3.24-6/16Ex
EMU Dalgıç motorlu karıştırma düzeni, yatay
TRE Ürün serisi:
TR: Standart asenkron motorlu karıştırma düzeni
TRE: IE3/IE4 asenkron motorlu karıştırma düzeni
3 Kanat sayısı
26 x100 = mm cinsinden pervane nominal çapı
3 Yapı örneği
24 d/dak cinsinde pervane nominal devir sayısı
6 Kutup sayısı
16 x10 = mm cinsinde stator paketi uzunluğu
Ex Ex onaylı
Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
Akışkan sıcaklığı: 3 ... 40 °C (37 ... 104 °F)
İşletim tipi, su altında: S1
Koruma sınıfı: IP68
Yalıtım sınıfı: H
Maks. kumanda sıklığı: 15/saat
Maks. daldırma derinliği: 20 m (66 fit)
Malzemeler
Gövde: EN-GJL-250 (ASTM A48 Class 35/40B)
Yalıtım:
Motor/yalıtım haznesi: FPM (FKM)
Conta/dişli bölmesi: SiC/SiC
Dişli mekanizması haznesi/ön oda: FPM (FKM)
Akışkan tarafı: SiC/SiC
Pervane poyrası: EN-GJL-250 (ASTM A48 Class 35/40B) veya 1.4571 (AISI 316TI)
Pervane: GFK-VE (GFRP-VE) veya PA6G
Tasarım
Pervane
Monoblok veya kompozit malzemeden üretilmiş, 2 ya da 3 kanatlı pervane. Düğümlenmeyen pervane geometrili, pervane nominal çapı 500 mm ila 1200 mm.
Motor
Sürekli yağlanan büyük boyutlu rulmanlı yataklı, yüzey soğutmalı, trifaze alternatif akım modeli dalgıç motoru. Motor sargısında bir sıcaklık denetimi donanımı mevcuttur. Motor ısısı, motor gövdesi üzerinden doğrudan çevredeki akışkana iletilir. Bağlantı kablosu ağır mekanik kullanıma yönelik tasarlanmış, akışkana karşı basınçlı su sızdırmayacak şekilde mühürlenmiş ve uzunlamasına su sızdırmayacak şekilde dökülmüştür. Bağlantı kablosu standart olarak açık uçlara ve 10 m (33 ft) uzunluğa sahiptir.
EMU TRE ... modelleri:
Dalgıç motoru IE3/IE4 motor verimlilik sınıfındadır (IEC 60034-30 uyarınca). IE4 motor verimlilik sınıfı motorlar motor tanımında "E4" ile kodlanmıştır.
Yalıtım
Yalıtım, 3 odalı sistemle sağlanır:
Ön oda
Dişli bölmesi
Yalıtım haznesi
Ön oda
Büyük ön oda dişli yağı ile doludur ve akışkan tarafındaki yalıtımda olabilecek bir sızıntıyı alır. Akışkan tarafındaki yalıtım bir mekanik salmastra ile sağlanır. Dişli bölmesine olan yalıtım bir radyal mil salmastrasıyla sağlanır.
Dişli bölmesi
Dişli bölmesi dişli yağı ile doludur ve gezegen dişlisinin ve dişli yatağının sürekli olarak yağlanmasını garanti eder. Yalıtım haznesine olan yalıtım bir mekanik salmastrayla sağlanır.
Yalıtım haznesi
Büyük yalıtım haznesi beyaz yağ ile doludur ve dişli bölmesindeki olası bir sızıntıyı alır. Motora olan yalıtım bir radyal mil salmastrasıyla sağlanır.
Dişli mekanizması
Değiştirilebilir aktarımlı iki kademeli gezegen dişlisi. Oluşan karıştırma güçlerini sönümlemek ve motor yatağına etki etmelerini önlemek için yeterince büyük boyutta dişli mekanizması yatakları kullanılmıştır.
Тeslimat kapsamı
Bağlantı kablolu dalgıç motorlu karıştırma düzeni
Pervane poyrası
Pervane kanadı
Kurulum türüne bağlı olarak aksesuar takılı
Montaj ve kullanma kılavuzu
Opsiyonlar
Sıcaklık regülatörü ve sınırlayıcısı şeklinde termik motor denetimi
PTC sensörlü termik motor denetimi
Motor tipine ve motordaki yüklenmeye bağlı olarak 60 °C (140 °F) akışkan sıcaklığına kadar
Ön oda denetimi
ATEX, FM ve IEC-Ex uyarınca Ex onayı
Pik döküm gövde parçaları için ceram kaplama
IE4 dalgıç motoru(IEC 60034-30 uyarınca)
Aksesuarlar
Alçaltma düzeneği
Yardımcı kaldırma düzeneği
Kaldırma halatını emniyete almak için halat babası
Ek halat germe sistemi
Bağlantı ankrajlı sabitleme setleri
