Özellikler/Ürün avantajları
Farklı tasarımlardaki havuzlarda optimum karıştırma
Aşınmaya karşı dayanıklı pervane malzemesi sayesinde proses güvenilirliği
Özelleştirilmiş bina bağlantısı sayesinde mevcut sistemlere kolay montaj
Standart IE3 ve IE4 motorlar sayesinde düşük enerji tüketimi
Havuz tabanına veya ortam yüzeyine taşıma yönü sayesinde sisteme özel itme yönü
Sisteme özgü tasarım
Sabit montaj için dişli mekanizmalı yavaş çalışan dikey karıştırma düzeni.
Sıvılar
Ticari ortamlarında aşağıdaki akışkanların süspansiyon halinde tutulması ve homojenleştirilmesi için:
Proses atık suyu
Foseptik içeren atık sular
Kirli su (düşük miktarda kum ve çakıl ile)
Çamur
Donanım / işlev
Tahrik ünitesi
Motor plakası
Karıştırma düzeni mili
Gövde
Pervane kanadı
Tip kodlaması
Örnek: Wilo-Vardo WEEDLESS-VM.F7-1/325.39-400Ex
Vardo Norm motorlu dikey karıştırma düzeni
WEEDLESS Dişli mekanizmalı ürün serisi
VM.F Model: sabit monte edilmiş
7 Yapı boyutu
1 Yapı örneği
3 Pervane kanadı sayısı
25 x100 = pervane nominal çapı
39 Pervane devir sayısı
400 /100 = kW cinsinden nominal motor gücü
Ex Ex onaylı
Teknik veriler
Karıştırma düzeni
İtiş: 115 ... 4315 N
Pervane çapı: 1,50/2,00/2,50 m
Karıştırma düzeni mili çapı: 70 ... 114 mm
Mil uzunluğu: En az 2 m
Akışkan sıcaklığı: 3 ... 40 °C
Tahrik ünitesi
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz/3~460 V, 60 Hz
Tahrik gücü: 0,37 ... 7,50 kW
İşletim tipi: S1
Koruma sınıfı: IP55, koruyucu tavan ile
Yalıtım sınıfı: F (155 °C)
Ortam sıcaklığı: -20 ... +40 °C
Motor verimlilik sınıfı: IE3 ve IE4
Malzemeler
Tahrik ünitesi
Motor gövdesi: EN-AC
Dişli mekanizması muhafazası: EN-GJL-200 (ASTM A48 Class 30)
Tahrik mili: Çelik (C45)
Motor plakası: Paslanmaz çelik A4 (AISI 316L/316Ti)
Hidrolik
Karıştırma düzeni mili: Paslanmaz çelik A4 (AISI 316L/316Ti)
Mil keçeleri: FKM
Gövde: PUR/A4 (AISI 316L/316Ti)
Pervane kanadı: PUR
Örtme kapağı: PUR
Tasarım

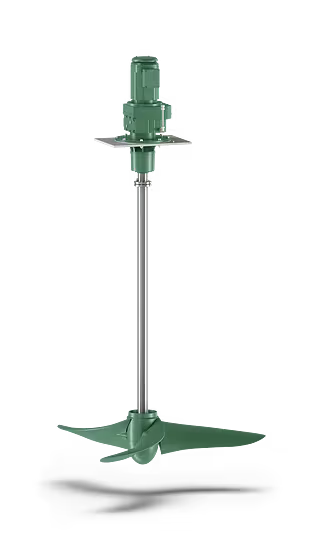

Sabit montaj için dişli mekanizmalı yavaş çalışan dikey karıştırma düzeni.
Tahrik ünitesi
Sürekli işletim için karıştırma düzeni laternası ve ilave yataklı IE3/IE4 dişli mekanizması. Mevcut nominal motor güçleri 0,37 kW ve 7,5 kW arasıdır.
Motor plakası
Motor plakası, tahrik ünitesini yapıya bağlar. Bunun için motor plakası üç model halinde sunulmaktadır. Motor plakası gerekirse sisteme özel olarak uyarlanabilir.
Karıştırma düzeni mili
Kalın duvarlı boşluklu çelikten karıştırma düzeni mili. Karıştırma düzeni mili, bir büzüşen disk ile dişli mekanizmasına bağlanır. Karıştırma düzeni milinin diğer ucuna iki gerdirme elemanıyla gövde monte edilir.
Pervane
Monoblok malzemeden 2 veya 3 kanatlı pervane. Pervanenin nominal çapı 1500, 2000 veya 2500 mm'dir. Her pervane kanadı gövdeye monte edilir. Bu noktada pervane kanadının ayar açısı belirlenir. İtme yönü su yüzeyine veya havuz tabanına doğru olabilir. Gövde ve pervane elemanlarını kirlenmeye ve korozyona karşı korumak için gövdeye bir örtme kapağı takılır.
Тeslimat kapsamı
Motor plakalı, karıştırma düzeni milli ve gövdeli dikey karıştırma düzeni
Pervane kanadı tek olarak ambalajlanmış, yerinde montaj
İşletme ve bakım kılavuzu
Opsiyonlar
Motor modelleri:
FM uyarınca patlama tehlikesine karşı güvenlik ruhsatı
Özel voltajlar
Bimetal veya PTC sensör ile termik motor denetimi
Motor plakası modeli, sisteme özel gereksinimlere göre seçilmiştir
