Sağlam pik döküm modeli sayesinde uzun ömürlü
Entegre revizyon deliği üzerinden bakımı kolay
Esnek kullanım
.
Konstrüksiyon

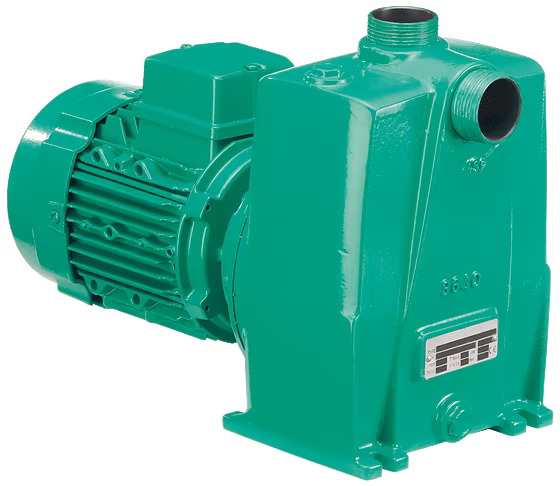

Kuru kurulum için standart motorlu kendinden emişli kirli su pompası
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
Kirli su
Kullanma suyu
Tip kodlaması
Örn.: LPC 40/19
LP Kendinden emişli pompa
C Döküm modeli
40 Nominal çap örn. 1½"
19 Maksimum basma yüksekliği, m olarak
Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
Koruma sınıfı: IP55
Akışkan sıcaklığı: 3 ... 80 °C
Emme ve basınç bağlantısı:
LPC 40: R 1½
LPC 50: G 2
LPC 80: G 3
Maks. emme derinliği: 7,5 m
Malzemeler
LPC 40
Pompa gövdesi: AlSi
Çark: EN-GJL-250
Mil: 1.4104
Mekanik salmastra: C/Al
Statik contalar: NBR
Motor gövdesi: Al
LPC 50
Pompa gövdesi: EN-GJL-250
Çark: EN-GJL-250
Mil: 1.4104
Mekanik salmastra: C/Al
Statik contalar: NBR
Motor gövdesi: Al
LPC 80
Pompa gövdesi: EN-GJL-250
Çark: EN-GJL-250
Mil: 1.4104
Mekanik salmastra: SiC/SiC
Statik contalar: NBR
Motor gövdesi: Al
Tasarım
Taşınabilir ve sabit kuru kurulum için kendinden emişli blok tipi santrifüj pompa, dalgıç değildir.
LPC 40
Yatay emme bağlantısına ve entegre çek valfli dikey basınç bağlantısına sahip hidrolik. Çark olarak bir çok kanallı çark kullanılmaktadır. Tahrik, bir standart motor üzerinden gerçekleşir. Hidroliğin ve motorun ortak bir mili vardır. Dengeli montaj, salınımsız bir temel plaka üzerinden gerçekleşir.
LPC 50, LPC 80
Yatay emme bağlantısına ve dikey basınç bağlantısına sahip hidrolik. Çark olarak bir çok kanallı çark kullanılmaktadır. Hidrolikte bulunan bir revizyon deliği üzerinden çark ve pompa gövdesi temizlenebilir. Tahrik, bir standart motor üzerinden gerçekleşir. Hidroliğin ve motorun ortak bir mili vardır. Dengeli montaj, salınımsız bir temel plaka üzerinden gerçekleşir.
Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu.
Aksesuarlar
Motor koruma fişi
Kapatma valfi
Emme seti:
Pompa çıkışı
Hortum
Hortum kelepçesi
Hortum kaplini
Dip vanası (emiş filtresi)
