Dikey veya boruya (Inline) monte edilebilir
Kendi kendini temizleme özelliği sayesinde tıkanmayan, paslanmaz çelik veya PUR pervane
Konstrüksiyon

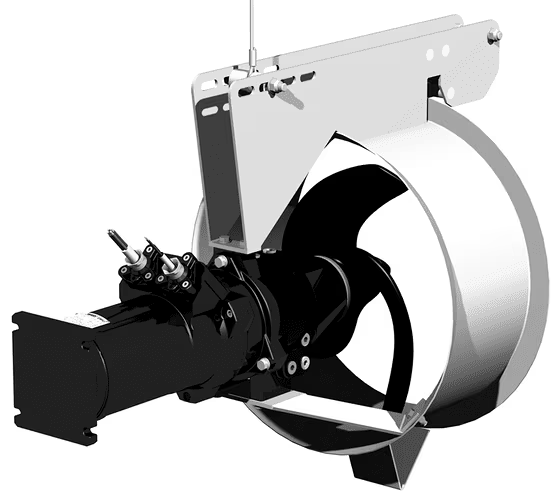

Yeniden sirkülasyon pompası, doğrudan veya tek kademeli gezegen dişlisi ile işletme
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
Foseptik içeren atık sular
Proses atık suyu
Kirli su
Kullanma suyu
Donanım / işlev
Termik motor denetimi
1 kademeli gezegen dişlisi (RZP 50-3'den itibaren)
Ön oda denetimi (RZP 50-3'den itibaren opsiyonel)
Ex onayı (opsiyonel)
Tip kodlaması
örn.: Wilo-EMU RZP 50-3.25-4/8 S25
RZP Yeniden sirkülasyon pompası
50 x 10 = Pervane nominal çapı, mm olarak
3 Yapı örneği
25 x 10 = Pervane devir hızı, 1/dak olarak
4 Kutup sayısı
8 x 10 = Stator uzunluğu, mm olarak
S25 Pervane modeli
S25 = Çelik pervane, ° biriminde kanat açısı bilgisi
K3 = PUR pervane, kanat sayısı bilgisi
Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
İşletim tipi su altında: S1
Koruma sınıfı: IP68
Maks. akışkan sıcaklığı: 40 °C
Maks. daldırma derinliği: 20 m
Malzemeler
Gövde parçaları: EN-GJL-250
Pervane: PUR veya paslanmaz çelik 1.4571
Pervane poyrası: Paslanmaz çelik 1.4571
Vida bağlantıları: Paslanmaz çelik 1.4301 ya da 1.4571
Dişli mekanizması mili (RZP 50-3'den itibaren): Paslanmaz çelik 1.4462
Akış gövdesi: Paslanmaz çelik 1.4571
Tasarım
Pervane
Pervane nominal çapı 200 mm ila 800 mm olan 2, 3 veya 4 kanatlı pervane. Geriye doğru bükülmüş olan akış geliş kenarı sayesinde düğümlenmeyen konstrüksiyon. 400 mm'ye kadar çapında pervaneler, patentli Helix-poyra ile.
Motor
T ürün serisi dalgıç motoru (yüzey soğutmalı motor), motor gücünün kolay ve etkili uyarlanması için standardize edilmiş bağlantı ile birlikte. Motor ısısı gövde parçaları üzerinden doğrudan akışkana iletilir. Sargıda ısı denetimi mevcuttur. Büyük boyutlu, eğimli (RZP 80-2'de değil) ve bilyalı rulmanlar vasıtasıyla motor yatağının uzun ömürlü olması sağlanır.
Yalıtım RZP 20 … 40
Mekanik salmastradan olan sızıntıları toplayan büyük hacimli yalıtım haznesi olan çift mil yalıtımı. İsteğe bağlı olarak, yalıtım haznesi harici bir çubuk elektrotla donatılabilir. Akışkan tarafında sızdırmazlık korozyona ve aşınmaya dayanıklı komple silisyum-karbid malzemeden mekanik salmastra, motor tarafında ise radyal mil salmastrası vasıtasıyla sağlanır. Bir sızdırmazlık yuvası, mekanik salmastranın sürekli korozyona karşı korunmuş olarak takılı kalmasını sağlar.
RZP 50-3 … 80-2
Her iki mekanik salmastradan olan sızıntıları toplayan büyük hacimli ön hazne ve yalıtım haznesi olan çift mil yalıtımı. İsteğe bağlı olarak, ön oda harici bir çubuk elektrotla donatılabilir. Motor ve akışkan tarafında sızdırmazlık korozyona ve aşınmaya dayanıklı komple silisyum-karbid malzemeden mekanik salmastra vasıtasıyla yapılır. Tek tek hazneler arasındaki sızdırmazlık radyal mil salmastrası vasıtasıyla sağlanır. Bir sızdırmazlık yuvası, mekanik salmastranın sürekli korozyona karşı korunmuş olarak takılı kalmasını sağlar.
Dişli mekanizması RZP 50-3 … 80-2
Değiştirilebilir aktarımlı 1-kademeli gezegen dişli. Dişli yatakları oluşan karıştırma güçlerini emecek ve motor yatağına iletmeyecek biçimde boyutlandırılmıştır.
Kablo
Şiddetli mekanik kullanım yoğunluğu (RZP 20) için H07 tipi uzunlamasına su sızdırmaz bağlantı kablosu veya ağır mekanik kullanım yoğunluğu için NSSHÖU. Bağlantı kablosu çekme gücü yüküne karşı ve kırılmaya karşı korumalı bir basınç suyuna karşı sızdırmaz bir kablo gelişi ile motor gövdesine takılır.
Тeslimat kapsamı
Monte edilmiş pervane, akış gövdesi ve kablo ile yeniden sirkülasyon pompası
Müşterinin isteğine uygun kablo uzunluğu
Kurulum türüne göre takılı aksesuar
İşletme ve bakım kılavuzu
Opsiyonlar
Özel voltajlar
Termistör sensörlü termik motor denetimi
Harici çubuk elektrot
Sızdırmaz hazne denetimi için (RZP 40'a kadar)
Ön oda denetimi için (RZP 50-3'den itibaren)
Aşındırıcı ve korozif akışkanlar için Ceram C0 kaplama
ATEX veya FM'e uygun patlama tehlikesine karşı güvenlik ruhsatlı
Aksesuarlar
Alçaltma düzeneği
Yardımcı kaldırma düzeneği
Birden fazla ünite için yardımcı kaldırma düzeneği kullanılmasını sağlayan özel sabitleme parçaları (halat babası)
Ek halat germe sistemi
Sabitleme malzemesi
Devreye alma
İşletim tipi S1 - Sürekli işletim
Yeniden sirkülasyon pompası, su altında işletilmelidir. Pervanenin sudan çıkması yasaktır. Değişken su seviyesi durumlarında, suyun izin verilen asgari örtme düzeyinin altına düşülür düşülmez otomatik kapatma devreye girmelidir. Elektrik akımı besleme hattı, pervaneye doğru çekilmesi mümkün olmayacak şekilde tesis edilmelidir!
Kurulum türleri
Alçaltma düzeneğiyle basınç borusunda esnek montaj
Flanş bağlantısıyla basınç borusunda sabit montaj
İnline model olarak basınç hattında sabit montaj
