Özellikler/Ürün avantajları
Sağlam konstrüksiyon sayesinde uzun ömürlü
Su yüzeyinden su çekme sırasında da sürekli işletim sayesinde yüksek işletim güvenilirliği
Fişli bağlantı kablosu sayesinde kolay kullanım
Takılı şamandıra şalteri sayesinde kolay kumanda (S modeli).png)
Konstrüksiyon

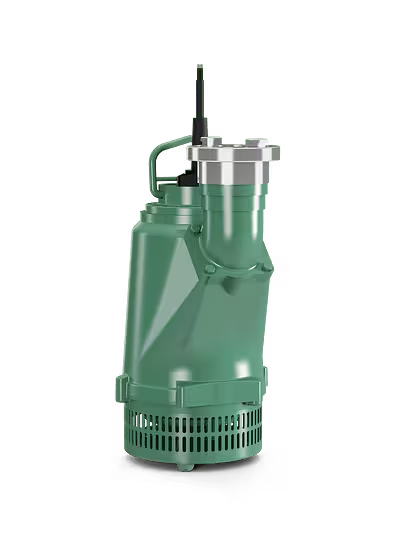

Kirli su dalgıç motorlu pompa
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
Kirli su
Kullanma suyu
Donanım / işlev
Fişli bağlantı kablosu
Takılı şamandıra şalterli S modeli
Yağ soğutmalı motor (yapı boyutu 20'ye kadar)
Soğutma kılıfı (yapı boyutu 24'den itibaren)
Tip kodlaması
Örn.: Wilo-EMU KS 15x
KS Kirli su dalgıç motorlu pompa
15 Yapı boyutu
x Model
E: Alternatif akım motoru
ES: Şamandıra şalter ile alternatif akım motoru
D: Trifaze akım motoru
DS: Şamandıra şalter ile trifaze akım motoru
DMS: Şamandıra şalter ile trifaze akım motoru ve motor koruma şalteri ile kumanda kutusu
E0: Açık kablo uçlu alternatif akım motoru
D0: Açık kablo uçlu trifaze akım motoru
GG: Pik döküm motor gövdesi
Ceram: Ceram kaplamalı ünite
Ex: Ex onayı ile
Z: Merkezi basma ağzı
H: Yüksek basınç çarkı
M: Orta basınç çarkı
N: Alçak basınç çarkı
Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
Koruma sınıfı: IP68
Maks. daldırma derinliği: 12,5 m
Akışkan sıcaklığı: 3 … 40 °C
Kablo uzunluğu: 10 m veya 20 m
Basma ağzı: Storz kaplin ölçüsü C ila A (tipe bağlı)
Malzemeler
Motor gövdesi: Al veya EN-GJL 250 (tipe bağlı)
Pompa gövdesi: EN-GJL250
Çark: EN-GJL250
Mil: 1.4021
Sızdırmazlık:
Motor tarafı: C/Cr veya C/seramik
Akışkan taraflı: SiC/SiC
Statik contalar: FPM
Tasarım
Taşınabilir ıslak kurulum için, dalgıç tipi blok ünite olarak dalgıç kirli su pompası.
Hidrolik
Basınç taraflı çıkış, Storz kaplinli dikey dişli bağlantı modelindedir. Çark olarak açık kanallı çarklar kullanılmaktadır.
Motor
Yapı boyutu 20'ye kadar, alternatif veya trifaze akım modelinde kendinden soğutmalı motorlar kullanılır. Kendinden soğutmalı motorlar yağ ile doldurulmuştur. Yapı boyutu 24'den itibaren, trifaze akım modelinde, termik motor denetimli ve soğutma kılıflı yüzey soğutmalı motorlar kullanılmaktadır.
Patlayıcı ortama yönelik üniteler KS ... Bunlar, soğutma kılıfsız yüzey soğutmalı motor ile donatılmıştır.
Tüm tipler sürekli işletimde suyun altında ve üstünde kullanılabilir. Böylece su yüzeyinden su çekme de mümkün kılınmıştır.
Akışkan maddenin girmesinden motoru korumak üzere bir yalıtım odacığı mevcuttur. Kullanılan akışkan madde, biyolojik olarak çözülme özelliğine sahiptir ve çevre açısından sakıncalı değildir.
v
Bağlantı kablosu yapı boyutu 20'ye kadar çözülebilir ve kablo uzunluğu 10 m'dir. Bağlantı kablosu, yapı boyutu 24'den itibaren sabit olarak bağlanmış ve kablo uzunluğu 20 m'dir. Bağlantı kablosu her zaman bir fişle donatılmıştır. S modeli ek olarak bir şamandıra şalteriyle donatılmıştır. DMS modeli, entegre motor korumalı bir kumanda cihazıyla donatılmıştır.
v
Yalıtım
Akışkan ve motor taraflı yalıtım, dönüş yönüne bağlı iki mekanik salmastra üzerinden gerçekleşir.
Тeslimat kapsamı
Bağlantı kablolu ve fişli pompa
S modeli ek olarak şamandıra şalterli
Storz sabit kaplinli basma ağızları
Montaj ve kullanma kılavuzu
Aksesuarlar
Storz kaplinli basınç hortumu seti
Derin emme düzeneği
Alarm kumanda cihazları
